F2405D-2WR3

产品分类: DC-DC模块
产品描述: 2400μF 260KHz 自然空冷 80% 2W 400mA 5V 2 26.4V 21.6V DIP 通孔安装 20.32mm*10.16mm*8.2mm
供应商型号: SG-F2405D-2WR3
供应商: 期货订购
标准整包数: 1

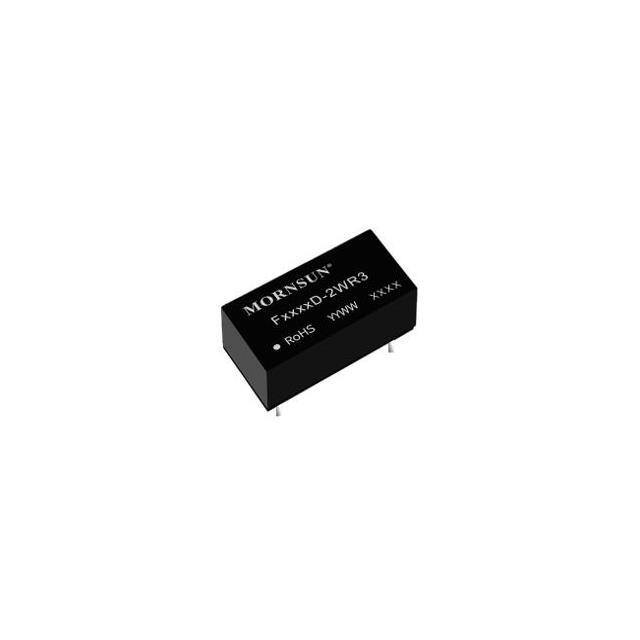

MORNSUN/广州金升阳科技 DC-DC模块 F2405D-2WR3

F2405D-2WR3概述

    ED-2WR3&FD-2WR3 系列 DC/DC 模块电源产品介绍

    1. 产品简介


    ED-2WR3&FD-2WR3 系列 DC/DC 模块电源是一款专门设计用于板上电源系统中的高可靠性、高效率转换器。这类电源模块主要用于产生与输入电源隔离的稳定电压输出,广泛应用于纯数字电路、低频模拟电路、继电器驱动电路及数据交换电路等领域。该系列产品包括多个型号,以适应不同应用场合的需求。

    2. 技术参数


    | 参数 | 典型值 | 单位 |
    |
    | 输入电压范围 | 12/15/24V | VDC |
    | 输出电压范围 | ±3.3/±5/±9/±12/±15/±24V | VDC |
    | 输出电流范围 | ±303/±200/±83/±67/±42/±400/±222/±167/±133mA | mA |
    | 满载效率 | 71%-86% | % |
    | 隔离电压 | 3000 | VDC |
    | 空载输入电流 | ≤8 | mA |
    | 工作温度范围 | -40°C to +105°C | °C |
    | 存储温度范围 | -55°C to +125°C | °C |

    3. 产品特点和优势


    ED-2WR3&FD-2WR3 系列产品的独特功能和优势包括:
    - 可持续短路保护:具备自我恢复功能,能够在过载或短路情况下保持系统的稳定运行。
    - 高效能:满载效率高达 86%,在同类产品中表现优异。
    - 低空载输入电流:空载输入电流仅为 8mA,有利于提高能源利用效率。
    - 宽工作温度范围:从 -40°C 至 +105°C,适应广泛的环境条件。
    - 高功率密度:紧凑的设计提高了产品的应用灵活性。
    - 国际标准引脚方式:方便用户集成到各种电路板设计中。
    - 通过多项国际认证:包括 EN62368 和 UL62368,确保产品质量与安全性。

    4. 应用案例和使用建议


    根据手册中的推荐应用场景和使用案例,以下是几个实际应用实例:
    - 纯数字电路:由于其高效的电压转换能力,ED-2WR3&FD-2WR3 系列电源模块非常适合用于数字逻辑电路中。
    - 低频模拟电路:模块的稳定性使其能够为模拟信号处理电路提供可靠的电源供应。
    - 数据交换电路:其较高的隔离电压可以有效防止信号干扰,保障数据传输的安全性。
    使用建议:
    - 在应用中考虑使用合适容量的滤波电容以减少输入输出纹波。
    - 注意选用合适的电容,过大可能会影响模块的启动性能。
    - 配置适当的散热措施,尤其是在高温环境下工作时,避免因过热导致的故障。

    5. 兼容性和支持


    ED-2WR3&FD-2WR3 系列电源模块设计时充分考虑了与其他电子元器件的兼容性,例如可通过简单的接口方式连接其他电路组件。制造商提供详尽的技术支持,包括安装指导、使用手册和软件工具,确保用户能够顺利进行设计和调试。

    6. 常见问题与解决方案


    1. 问题:如何解决启动时的纹波过大?
    - 解决方案:检查输入电容的容量和类型是否适当。建议使用 2.2µF/25V 或更大容量的电容。
    2. 问题:如何提高满载效率?
    - 解决方案:确认负载是否处于额定范围内,并检查电源模块的工作温度是否处于推荐范围内。必要时可调整散热措施。
    3. 问题:如何确保长期稳定运行?
    - 解决方案:定期检查电源模块的工作状态,如发现异常应及时更换。遵循推荐的操作环境条件,避免极端条件下的使用。

    7. 总结和推荐


    综上所述,ED-2WR3&FD-2WR3 系列 DC/DC 模块电源以其高效的转换性能、宽广的工作温度范围和卓越的可靠性,成为电子设备电源管理的理想选择。其广泛应用在数字电路、模拟电路和数据通信等领域中,为设计师提供了灵活可靠的解决方案。推荐用户在面临复杂电源需求时优先考虑此系列电源模块。

F2405D-2WR3参数

参数
最大容性负载 2400μF
输入电压最大值 26.4V
输出电压 5V
散热方式 自然空冷
输入电压最小值 21.6V
输出电流最大值 400mA
类型 -
转换效率 80%
特性 -
输出总功率 2W
开关频率 260KHz
输出电压组数 2
输出方式 -
长*宽*高 20.32mm*10.16mm*8.2mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

F2405D-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F2405D-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F2405D-2WR3 F2405D-2WR3数据手册

F2405D-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.789
50+ ¥ 15.45
100+ ¥ 14.935
500+ ¥ 14.42
1000+ ¥ 13.905
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.78
