WRE1215S-3WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 250KHz 自然空冷 80% 3W ±100mA ±15V 2 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRE1215S-3WR2
供应商: 期货订购
标准整包数: 1

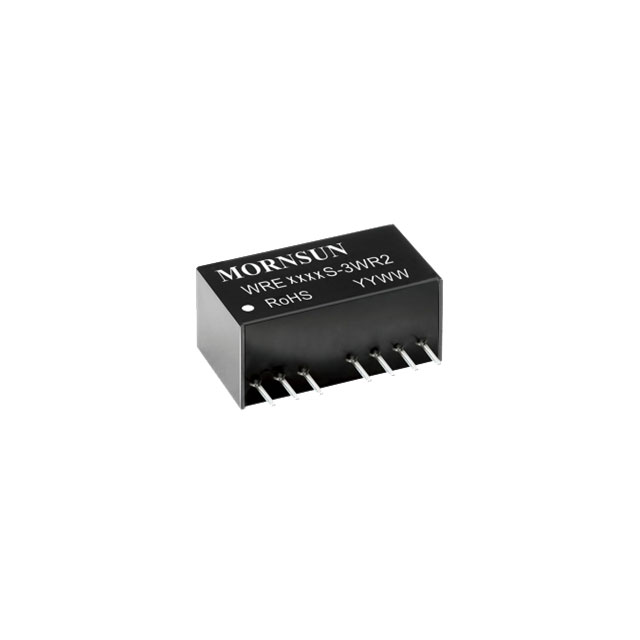

MORNSUN/广州金升阳科技 DC-DC模块 WRE1215S-3WR2

WRE1215S-3WR2概述

    DC/DC 模块电源 WRES - 3WR2 & WRFS - 3WR2 系列技术手册

    产品简介


    广州金升阳科技有限公司的WRES - 3WR2 & WRFS - 3WR2系列是一种高性能的3W隔离式DC/DC模块电源,具备超小型SIP封装、宽输入电压范围、高功率密度等特点。这些模块适用于通信设备、仪器仪表和工业电子应用领域,能够提供稳定可靠的电力转换。

    技术参数


    - 输入电压:5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-75V)
    - 输出电压:±5V, ±12V, ±15V, 3.3V, 5V
    - 输出电流:±5V(±250mA/±13mA), ±12V(±104mA/±5mA), ±15V(±83mA/±4mA)
    - 效率:≥72%(典型值)
    - 纹波与噪声:≤75mVp-p(典型值)
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 绝缘电阻:≥1000MΩ(绝缘电压500VDC)
    - 输入电流:5VDC (846mA), 12VDC (338mA), 24VDC (163mA), 48VDC (85mA)

    产品特点和优势


    - 超小型SIP封装:便于集成,节省空间。
    - 宽输入电压范围:实现宽电压输入,适应多种电源环境。
    - 高功率密度:在有限的空间内提供更高的功率输出。
    - 隔离电压3000VDC:确保高压侧与低压侧的安全隔离。
    - 高效率:达到72%以上的高转换效率。
    - 短路保护:具备可持续短路保护功能,且支持自恢复。
    - 通过EN60950认证:符合国际安全标准,提高产品可靠性。

    应用案例和使用建议


    - 通信设备:该系列产品在通信设备中广泛应用,特别是在小型化、高集成度的要求下表现尤为出色。
    - 仪器仪表:适用于需要高精度和稳定性的测量仪器,如医疗设备、航空航天设备等。
    - 工业电子:在工业环境中,该模块可以承受极端的工作条件,确保稳定运行。
    使用建议:
    - 确保输入电压不超过最大值,以避免造成永久性损坏。
    - 在选择外部电容时,要考虑到启动问题,避免过大的电容导致启动失败。
    - 确保输出最小负载大于额定负载的5%,以维持产品的性能指标。

    兼容性和支持


    - 兼容性:该系列产品与各种输入电压和输出电压配置兼容,易于与其他电子元器件配合使用。
    - 支持和服务:广州金升阳科技有限公司提供全面的技术支持和售后服务,可根据客户需求提供定制服务。

    常见问题与解决方案


    - 问题1:启动电压不符合预期。
    - 解决方案:检查输入电源是否在指定范围内,并确认输入电源的稳定性。
    - 问题2:输出纹波较大。
    - 解决方案:增加输出滤波电容或选择更高质量的电容器。
    - 问题3:短路保护功能失效。
    - 解决方案:检查电路连接,确保短路保护电路正常工作。

    总结和推荐


    广州金升阳科技有限公司的WRES - 3WR2 & WRFS - 3WR2系列DC/DC模块电源凭借其小巧的外形、宽输入电压范围、高效率和稳定可靠的性能,成为通信设备、仪器仪表和工业电子领域的理想选择。其优越的技术性能和广泛的适用范围使其在市场上具有较强的竞争力。推荐在需要高可靠性、高效率电源转换的应用中使用该系列产品。
    希望上述内容能帮助您更好地理解和应用该系列产品。如需进一步了解详细信息,请访问广州金升阳科技有限公司官方网站或咨询相关技术支持。

WRE1215S-3WR2参数

参数
输出总功率 3W
散热方式 自然空冷
转换效率 80%
输出方式 -
输出电流最大值 ±100mA
开关频率 250KHz
输入电压最大值 18V
特性 Remote On/Off
输入电压最小值 9V
输出电压组数 2
类型 -
输出电压 ±15V
最大容性负载 330μF
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE1215S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE1215S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE1215S-3WR2 WRE1215S-3WR2数据手册

WRE1215S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.794
50+ ¥ 35.7
100+ ¥ 34.51
500+ ¥ 33.32
1000+ ¥ 32.13
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.79
