首页  >  产品百科  >  VRB2405S-10WR3

VRB2405S-10WR3

产品分类: DC-DC模块
产品描述: 2200μF 500KHz 自然空冷 87% 10W 2A 5V 1 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-VRB2405S-10WR3
供应商: 国内现货
标准整包数: 1

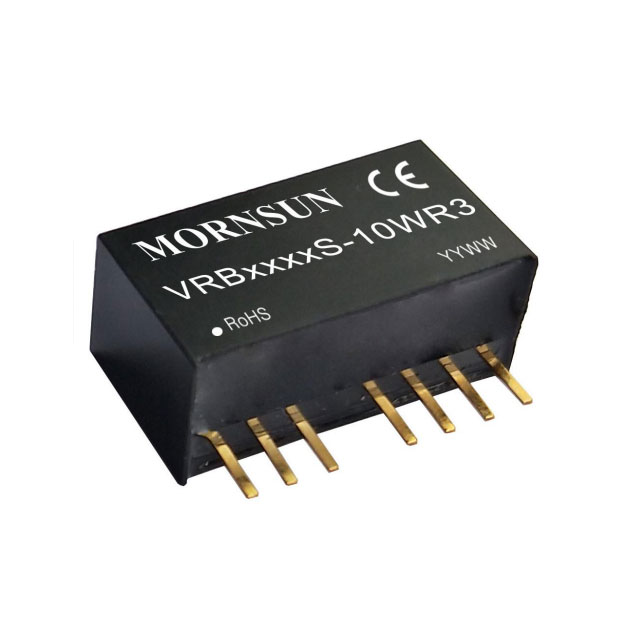

MORNSUN/广州金升阳科技 DC-DC模块 VRB2405S-10WR3

VRB2405S-10WR3概述

    # VRBS-10WR3 系列 DC/DC 电源模块

    产品简介


    VRBS-10WR3 系列 DC/DC 电源模块是由广州金升阳科技有限公司推出的一款高性能电源转换产品。这款模块专门用于需要高效、稳定供电的应用场合,其输入电压范围宽达 2:1,并具备出色的电气特性和广泛的适用领域。其主要特点包括高效率、宽输入电压范围、高隔离电压等级以及多种保护功能,适用于医疗、工控、电力、仪器仪表、通信等多个行业。

    技术参数


    输入特性
    - 输入电压范围:12V(9-18V)/24V(18-36V)
    - 满载效率:最高可达 88%
    - 最小/典型输出电压:3.3V/5V/9V/12V/15V/24V
    - 最大容性负载:2200µF/2400µF(具体数值根据不同型号有所差异)
    - 输入电流:3.3V 输出最大 815mA,5V 输出最大 992mA,24V 输出最大 485mA
    - 启动电压:12VDC: 9V,24VDC: 18V
    - 输入欠压保护:12VDC: 5.5V 至 6.5V,24VDC: 12V 至 15.5V
    输出特性
    - 输出电压精度:±1.5%(典型值),±2%(最大值)
    - 线性调节率:±0.25%(典型值),±0.5%(最大值)
    - 负载调节率:±0.5%(典型值),±1%(最大值)
    - 瞬态恢复时间:25%负载阶跃变化,300μs 至 500μs
    - 纹波&噪声:20MHz 带宽,75mVp-p 至 150mVp-p
    物理特性
    - 外壳材料:黑色阻燃耐热塑料(UL94 V-0)
    - 大小尺寸:22.00 x 9.50 x 12.00 mm
    - 重量:5.5g(典型值)
    - 冷却方式:自然空冷(20LFM)
    EMC 特性
    - EMI:传导骚扰 CISPR32/EN55032 CLASS B,辐射骚扰 CISPR32/EN55032 CLASS B
    - EMS:静电放电 IEC/EN61000-4-2 Contact ±6kV,辐射抗扰度 IEC/EN61000-4-3 10V/m
    工作环境
    - 工作温度:-40℃ 至 +85℃
    - 存储温度:-55℃ 至 +125℃
    - 存储湿度:5%RH 至 95%RH(无凝结)

    产品特点和优势


    VRBS-10WR3 系列具有多个独特的功能和优势,包括宽输入电压范围、高效率(最高可达 88%)、1500VDC 的高隔离电压、输入欠压保护、输出短路及过流保护。这些特性使其在众多应用场景中表现出色。此外,小型 SIP 封装使其安装便捷,符合国际标准的引脚方式也方便用户快速集成。

    应用案例和使用建议


    该系列电源模块广泛应用于医疗、工控、电力、仪器仪表、通信等领域。例如,在通信设备中,它可以作为可靠的电源供应单元,确保系统稳定运行。对于使用场合,建议根据实际应用中的电压和电流需求选择合适的型号,并根据输出电容的建议值配置相应的输入和输出电容以优化纹波抑制效果。如需进一步减少输入输出纹波,可以适当加大输入输出外接电容,但要注意不能超过该产品的最大容性负载。

    兼容性和支持


    VRBS-10WR3 系列与各类设备兼容良好,符合国际标准如 EN62368-1 和 RoHS 认证。广州金升阳科技有限公司提供完善的技术支持和售后服务,用户如有任何疑问可直接联系技术支持人员。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出规定范围导致损坏 | 检查输入电压是否在规定范围内,避免长时间输入超限电压 |
    | 输出电压不稳定 | 检查负载调节率是否符合标准,必要时更换更稳定的电容 |
    | 输出电流异常 | 检查输入欠压保护是否正常工作,检查是否有负载过重的情况 |

    总结和推荐


    综上所述,VRBS-10WR3 系列 DC/DC 电源模块以其高效率、宽电压输入范围和优秀的电气特性在众多应用中表现出色。它不仅适用于医疗、工业控制、电力和通信等行业,还具有优异的环境适应性和可靠性。因此,我们强烈推荐该系列产品给那些对可靠性和稳定性有较高要求的客户。
    如果您有任何疑问或需要进一步的信息,欢迎联系广州金升阳科技有限公司的客户服务团队。

VRB2405S-10WR3参数

参数
输出方式 -
类型 -
输出总功率 10W
输出电流最大值 2A
输出电压 5V
散热方式 自然空冷
最大容性负载 2200μF
开关频率 500KHz
转换效率 87%
输入电压最大值 36V
输入电压最小值 18V
特性 -
输出电压组数 1
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VRB2405S-10WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB2405S-10WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB2405S-10WR3 VRB2405S-10WR3数据手册

VRB2405S-10WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 65.2
50+ ¥ 60
100+ ¥ 58
500+ ¥ 56
1000+ ¥ 54
库存: 30
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 65.2
