IF0505S-1WR3

产品分类: DC-DC模块
产品描述: 2400μF 短路保护 270KHz 自然空冷 70% 1W 200mA 5V 1 5.25V 4.75V 隔离稳压单路 SIP 通孔安装 19.65mm*6mm*10.16mm
供应商型号: SG-IF0505S-1WR3
供应商: 国内现货
标准整包数: 1

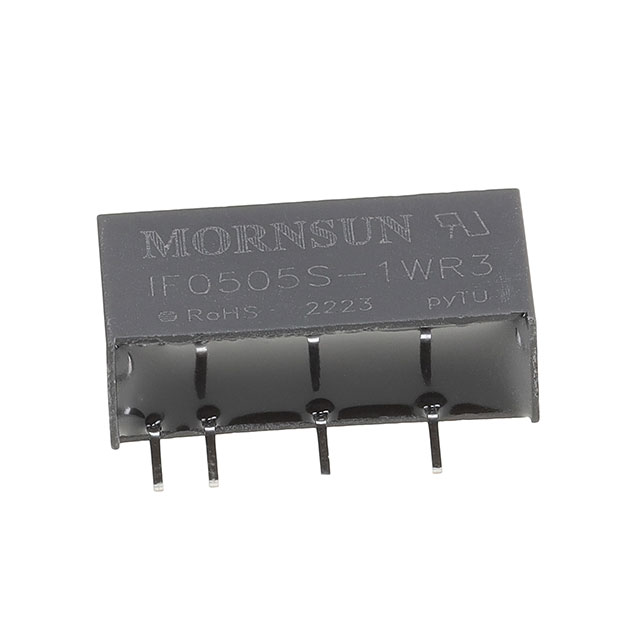

MORNSUN/广州金升阳科技 DC-DC模块 IF0505S-1WR3

IF0505S-1WR3概述

    DC/DC 模块电源 IF05S-1WR3 系列技术手册解析

    产品简介


    IF05S-1WR3 系列是由广州金升阳科技有限公司生产的高效直流-直流转换模块电源。这类电源专为需要将输入电压转换成隔离输出电压的应用而设计。主要功能是实现输入与输出之间的电气隔离,适用于多种电子设备中的电源管理。应用领域包括前级干扰隔离、地干扰消除、纯数字电路、电压隔离转换等场合。

    技术参数


    IF05S-1WR3 系列的主要技术规格如下:
    - 输入电压范围: 4.75-5.25VDC (针对 IF0503S-1WR3)
    - 输出电压范围: 3.3/5VDC、9VDC、12VDC、15VDC、24VDC
    - 最大容性负载: 2400 µF(IF0503S-1WR3)、2400 µF(IF0505S-1WR3)、1000 µF(IF0509S-1WR3)、560 µF(IF0512S-1WR3)、560 µF(IF0515S-1WR3)、100 µF(IF0524S-1WR3)
    - 满载效率: 63%-73%
    - 隔离电压: 3000VDC
    - 绝缘电阻: 1000 MΩ
    - 工作温度范围: -40℃ to +85℃
    - 纹波和噪声: 30-75 mVp-p(根据输出电压不同)

    产品特点和优势


    - 可持续短路保护:能够持续保护电路不受短路损害。
    - 低空载输入电流:空载状态下仅消耗 5mA,提升系统整体能效。
    - 高效率:满载效率最高可达 73%,在能源节约方面表现优异。
    - 宽工作温度范围:能够在极端温度环境下稳定运行。
    - 国际标准引脚方式:易于集成到各种设计中。
    - SIP 封装:简化安装过程,便于批量生产。

    应用案例和使用建议


    IF05S-1WR3 系列广泛应用于各种电子设备中,如工业控制、通信设备和汽车电子等。实际使用时,建议在输入和输出端连接适当的电容滤波网络以减少纹波。此外,如果需要满足更高的 EMI 要求,可以考虑添加推荐的 CY 电容。

    兼容性和支持


    该产品与其他符合标准的电子元器件高度兼容。广州金升阳科技有限公司提供了详尽的技术支持和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    - 问题: 启动问题
    - 解决方案: 确保选用合适的滤波电容。若电容太大,可能会导致启动困难。
    - 问题: 高 EMI 需求
    - 解决方案: 添加推荐的 CY 电容以降低电磁干扰。

    总结和推荐


    总体来看,IF05S-1WR3 系列电源模块具有高效能、高可靠性、宽工作温度范围等显著优点,适用于多种电子设备。鉴于其优秀的性能和广泛的应用场景,强烈推荐在相关项目中使用该产品。

IF0505S-1WR3参数

参数
输出总功率 1W
最大容性负载 2400μF
特性 短路保护
类型 -
开关频率 270KHz
散热方式 自然空冷
转换效率 70%
输入电压最小值 4.75V
输出方式 隔离稳压单路
输入电压最大值 5.25V
输出电流最大值 200mA
输出电压 5V
输出电压组数 1
长*宽*高 19.65mm*6mm*10.16mm
通用封装 SIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IF0505S-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

IF0505S-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 IF0505S-1WR3 IF0505S-1WR3数据手册

IF0505S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.062
50+ ¥ 11.1
100+ ¥ 10.73
500+ ¥ 10.36
1000+ ¥ 9.99
库存: 500
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.06
直接购买
加入购物车
