首页  >  产品百科  >  F0515D-2WR3

F0515D-2WR3

产品分类: DC-DC模块
产品描述: 86% 15V
供应商型号: SG-F0515D-2WR3
供应商: 期货订购
标准整包数: 1

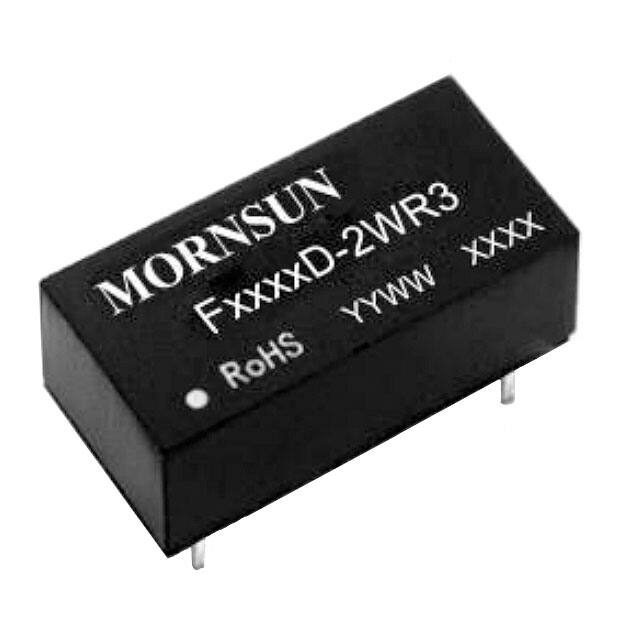

MORNSUN/广州金升阳科技 DC-DC模块 F0515D-2WR3

F0515D-2WR3概述

    DC/DC 模块电源 E05D-2WR3 & F05D-2WR3 系列

    产品简介


    DC/DC 模块电源 E05D-2WR3 & F05D-2WR3 系列是专为需要隔离的电压输出应用设计的高效、高性能电源解决方案。这些模块电源特别适用于数字电路、模拟电路、继电器驱动电路和数据交换电路等应用场合。产品系列涵盖多种电压等级和功率配置,以满足不同应用需求。

    技术参数


    | 输入电压(VDC) | 输出电压(VDC) | 电流(mA) | 效率(%) | 最大容性负载(µF) |

    | 5 (4.5-5.5) | ±3.3 | ±303 | 74/78 | 1200 |
    | 5 (4.5-5.5) | ±5 | ±200 | 80/84 | 1200 |
    | 5 (4.5-5.5) | ±9 | ±111 | 81/85 | 470 |
    | 5 (4.5-5.5) | ±12 | ±83 | 81/85 | 220 |
    | 5 (4.5-5.5) | ±15 | ±67 | 82/86 | 220 |
    | 5 (4.5-5.5) | ±24 | ±42 | 82/86 | 100 |
    | 3.3 | ±3.3 | ±400 | 74/78 | 2400 |
    | 5 | ±5 | ±400 | 80/84 | 2400 |
    | 9 | ±9 | ±222 | 81/85 | 1000 |
    | 12 | ±12 | ±167 | 81/85 | 560 |
    | 15 | ±15 | ±133 | 82/86 | 560 |
    | 24 | ±24 | ±83 | 82/86 | 220 |

    产品特点和优势


    1. 可持续短路保护:即使在短路情况下也能保持稳定运行,并且自动恢复。
    2. 低空载输入电流:最大空载输入电流仅为8mA,节能高效。
    3. 宽工作温度范围:-40℃ 至 +105℃,适应各种恶劣环境。
    4. 高效率:最高可达86%,显著提高能源利用率。
    5. 高功率密度:紧凑的设计使其能够在有限空间内实现更高的功率输出。
    6. 隔离电压高:3000VDC 的隔离电压确保了极高的安全性。
    7. 国际标准引脚方式:易于安装和兼容各种电路板。

    应用案例和使用建议


    这些模块电源广泛应用于纯数字电路、模拟电路和数据交换电路等领域。例如,在工业控制系统中,这些电源可以用于驱动传感器和执行器。为了进一步减小输入输出纹波,可以在输入输出端连接一个电容滤波网络。在实际应用中,建议根据具体负载容量选择合适的滤波电容,避免过大电容导致的启动问题。

    兼容性和支持


    E05D-2WR3 & F05D-2WR3 系列模块电源采用国际标准引脚方式,兼容各类电路板。此外,广州金升阳科技有限公司提供全面的技术支持和售后服务,包括定制服务和产品报废后的环保处理。

    常见问题与解决方案


    1. 问:如何避免纹波和噪声影响?
    - 答:建议在输入输出端增加合适的滤波电容,如表1所示的推荐值。

    2. 问:能否承受极端环境温度?
    - 答:该系列电源在-40℃至+105℃的工作温度范围内表现优异,但在高温环境下建议降额使用。

    3. 问:遇到短路问题怎么办?
    - 答:产品具有可持续短路保护功能,一旦发生短路会自动恢复,无需手动干预。

    总结和推荐


    E05D-2WR3 & F05D-2WR3 系列模块电源凭借其高效率、宽工作温度范围、高隔离电压和可持续短路保护等功能,成为一款极具竞争力的产品。对于需要高可靠性、紧凑设计和广泛应用领域的电子设备而言,强烈推荐使用该系列模块电源。

F0515D-2WR3参数

参数 值
类型 -
特性 -
转换效率 86%
输出方式 -
最大容性负载 -
输出电压 15V
散热方式 -
输出电压组数 -
输入电压最大值 -
输出电流最大值 -
开关频率 -
输出总功率 -
输入电压最小值 -
零件状态 在售
包装方式 管装

F0515D-2WR3厂商介绍

广州金升阳科技有限公司(MORNSUN)成立于1998年,总部位于广州,是一家集研发、生产、销售于一体的电源解决方案提供商。产品涵盖AC/DC与DC/DC电源模块、机壳开关电源、导轨电源、工业通讯模块、隔离变送器、驱动器、电流传感器及变压器等。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 MORNSUN/广州金升阳科技 相关型号,如 B0505S-2WR2、K7805-1000R3、TD541S485H、K7805-2000R3 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

F0515D-2WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 F0515D-2WR3 F0515D-2WR3数据手册

F0515D-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.626
50+ ¥ 15.3
100+ ¥ 14.79
500+ ¥ 14.28
1000+ ¥ 13.77
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.62
