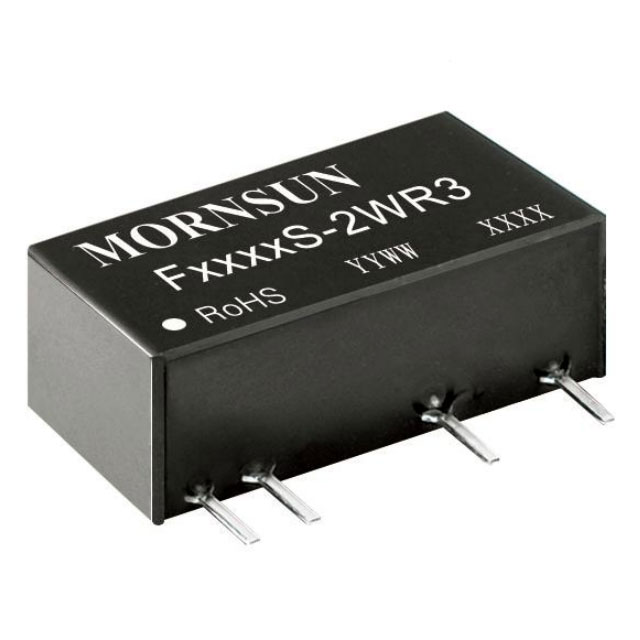

F2405S-2WR3

产品分类: DC-DC模块
产品描述: 2400μF 260KHz 自然空冷 80% 2W 400mA 5V 2 26.4V 21.6V SIP 通孔安装 19.65mm*7.05mm*10.16mm
供应商型号: ESY-F2405S-2WR3
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 F2405S-2WR3

F2405S-2WR3概述

    ES-2WR3 & FS-2WR3系列 DC/DC转换器

    产品简介


    ES-2WR3与FS-2WR3系列是用于分布式电源系统的隔离式直流-直流(DC-DC)转换器。这些转换器提供固定输入电压,具有未调节的双/单输出。它们特别适用于纯数字电路、低频模拟电路、继电器驱动电路和数据切换电路等应用。由于其高效率、紧凑设计和宽工作温度范围,这些转换器在多种工业和商业环境中都得到了广泛应用。

    技术参数


    - 输入电压: 12V (10.8-13.2V),15V (13.5-16.5V),24V (21.6-26.4V)
    - 输出电压: ±3.3V, ±5V, ±7.2V, ±9V, ±12V, ±15V, ±24V
    - 满载效率: 最高达86%
    - 工作温度范围: -40°C 至 +105°C
    - 短路保护: 连续自恢复
    - 负载电流: 最大至400mA
    - 隔离测试电压: 3k VDC
    - EMC认证: IEC62368, UL62368, EN62368

    产品特点和优势


    - 高效率: 达到86%,降低能耗并提高系统性能。
    - 连续短路保护: 自恢复功能确保稳定可靠运行。
    - 宽工作温度范围: -40°C 至 +105°C,适应极端环境。
    - 高功率密度: 设计紧凑,节省空间。
    - 行业标准引脚布局: 简化集成过程。

    应用案例和使用建议


    这些转换器特别适合用于数字电路和模拟电路。例如,在一个12V输入系统中,可以使用E1203S-2WR3型号来提供稳定的±3.3V输出,且负载电流最大可达±303mA。使用过程中,为了进一步减少输入和输出的纹波,可以在输入端和输出端添加滤波电容。具体电容值建议见表1。此外,根据EMC合规电路的要求,可以参考图4所示的设计。

    兼容性和支持


    这些转换器符合IEC62368, UL62368, EN62368等国际标准,适用于大多数现代电子设备。公司提供了详尽的技术支持和定制服务,以确保最佳应用效果。

    常见问题与解决方案


    1. 启动时出现过压现象
    - 解决方案:检查输入滤波电容值,避免过高导致过压。

    2. 输出纹波较大
    - 解决方案:在输入和输出端增加合适值的滤波电容,确保模块平稳运行。

    总结和推荐


    ES-2WR3与FS-2WR3系列DC/DC转换器以其高效率、宽工作温度范围和出色的短路保护能力脱颖而出。在分布式电源系统中表现出色,适用于各种复杂应用场景。鉴于其广泛的功能和强大的技术支持,强烈推荐在分布式电源设计中使用。
    MORNSUN Guangzhou Science & Technology Co., Ltd. 地址: 中国广州市黄埔区广州科学城科汇一街1号科汇发展中心科汇大道5号 邮编: 510663
    电话: 86-20-38601850 传真: 86-20-38601272 邮箱: info@mornsun.cn 官网: www.mornsun-power.com

F2405S-2WR3参数

参数
特性 -
输入电压最小值 21.6V
输入电压最大值 26.4V
转换效率 80%
输出电压 5V
最大容性负载 2400μF
开关频率 260KHz
类型 -
输出总功率 2W
输出电压组数 2
输出方式 -
输出电流最大值 400mA
散热方式 自然空冷
长*宽*高 19.65mm*7.05mm*10.16mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

F2405S-2WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。
