首页  >  产品百科  >  WRB1212ZP-3WR2

WRB1212ZP-3WR2

产品分类: DC-DC模块
产品描述: 2700μF Remote On/Off 200KHz 自然空冷 83% 3W 250mA 12V 1 18V 9V DIP 通孔安装 32mm*20mm*10.8mm
供应商型号: SG-WRB1212ZP-3WR2
供应商: 期货订购
标准整包数: 1

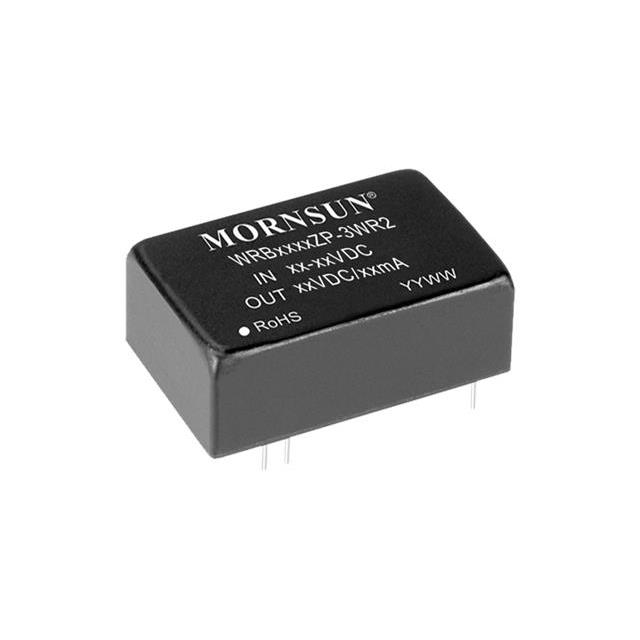

MORNSUN/广州金升阳科技 DC-DC模块 WRB1212ZP-3WR2

WRB1212ZP-3WR2概述

    DC/DC 模块电源 WRAZP-3WR2 & WRBZP-3WR2 系列

    产品简介


    广州金升阳科技有限公司生产的 WRAZP-3WR2 和 WRBZP-3WR2 系列 DC/DC 模块电源是一款专为通信设备、仪器仪表和工业电子应用设计的高性能电源转换器。该系列包括单路和正负双路输出两种版本,采用 DIP 封装形式,拥有广泛的输入电压范围,可实现高效的直流到直流转换。WRA 和 WRB 两种型号的区别在于输出电压的不同配置,适用于不同电压需求的应用场景。

    技术参数


    WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源的技术规格如下:
    - 输入电压范围:2:1 宽电压输入,如 WRA0505ZP-3WR2 的输入电压范围为 4.5V 到 9V。
    - 输出电压范围:包括正负双路输出或单路输出,如 WRA0505ZP-3WR2 输出为 ±5V。
    - 满载效率:最高可达 86%,部分型号的具体数值详见选型表。
    - 隔离电压:1500VDC。
    - 短路保护:具备自恢复功能。
    - 工作温度范围:-40°C 到 +85°C。
    - 认证:通过 UL60950 和 EN62368 认证,符合 CISPR32/EN55032 CLASS A 标准。

    产品特点和优势


    WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源具备多项独特功能和优势:
    - 高效率:最高效率达到 86%,有效降低能量损耗。
    - 宽电压输入范围:2:1 宽电压输入,适应多种供电条件。
    - 高隔离电压:1500VDC 高隔离电压,确保安全性。
    - 自恢复短路保护:在发生短路时自动恢复正常工作。
    - 良好的环境适应性:工作温度范围广,从-40°C 到 +85°C。
    - 通过国际认证:产品通过严格的 UL60950 和 EN62368 认证,符合相关行业标准。

    应用案例和使用建议


    WRAZP-3WR2 & WRBZP-3WR2 系列产品广泛应用于通信设备、仪器仪表和工业电子等领域。根据产品手册中的示例,这些电源转换器可以用于需要高效率和稳定输出电压的应用场景。使用建议如下:
    - 最小负载要求:确保输出最小负载不小于额定负载的 5%,可以通过并联电阻来满足。
    - 应用电路:参照图 2 推荐的测试电路进行应用,以减少输入输出纹波。
    - EMC 解决方案:参考图 3 推荐电路进行 EMC 设计,包括使用 MOV、电容和电感等元件。

    兼容性和支持


    WRAZP-3WR2 & WRBZP-3WR2 系列产品与市场上大多数电子元器件和设备具有良好的兼容性。广州金升阳科技有限公司为用户提供全面的支持服务,包括产品定制、技术咨询和技术支持等。如需更多信息或技术支持,可联系公司官方联系方式。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题 1:电源无法正常启动。
    - 解决办法:检查输入电压是否在允许范围内,并确保输入电流足够大以满足模块的启动需求。
    - 问题 2:输出电压不稳定。
    - 解决办法:检查负载是否超出规定范围,并适当调整负载以保持稳定。
    - 问题 3:EMI 辐射干扰严重。
    - 解决办法:参考推荐电路图 3 进行 EMC 设计,添加适当的滤波元件以减少电磁干扰。

    总结和推荐


    WRAZP-3WR2 & WRBZP-3WR2 系列 DC/DC 模块电源凭借其高效率、宽电压输入范围和良好的环境适应性,成为各种应用的理想选择。这些电源转换器不仅通过了多项国际认证,还提供了全面的技术支持和维护服务。强烈推荐在通信设备、仪器仪表和工业电子等领域使用该系列产品。如果您需要定制化的产品或技术支持,可以直接联系广州金升阳科技有限公司。

WRB1212ZP-3WR2参数

参数
输出总功率 3W
转换效率 83%
输出电压组数 1
最大容性负载 2700μF
输出方式 -
开关频率 200KHz
散热方式 自然空冷
特性 Remote On/Off
输入电压最大值 18V
输出电流最大值 250mA
类型 -
输入电压最小值 9V
输出电压 12V
长*宽*高 32mm*20mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRB1212ZP-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRB1212ZP-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRB1212ZP-3WR2 WRB1212ZP-3WR2数据手册

WRB1212ZP-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
