首页  >  产品百科  >  WRF1205S-1WR2

WRF1205S-1WR2

产品分类: DC-DC模块
产品描述: 2200μF Remote On/Off 200KHz 自然空冷 77% 1W 200mA 5V 1 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRF1205S-1WR2
供应商: 期货订购
标准整包数: 1

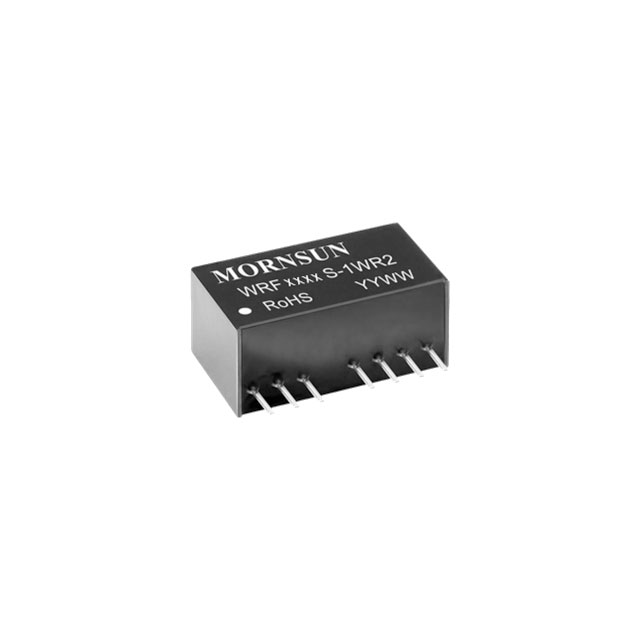

MORNSUN/广州金升阳科技 DC-DC模块 WRF1205S-1WR2

WRF1205S-1WR2概述


    产品简介


    DC/DC转换器系列 WRES-1WR2 和 WRFS-1WR2 是一款隔离式1W直流到直流电源模块,具有2:1输入电压范围和常规输出电压。该系列产品具有紧凑的SIP塑料封装,适用于通信、仪器仪表及工业电子等领域。它们的工作温度范围为-40℃至+85℃,能够在恶劣环境下保持高效运行。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电流 (全负载/空载) | mA |
    | 5VDC 输入 278/40 | 286/60 | mA |
    | 12VDC 输入 107/15 | 110/30 | mA |
    | 24VDC 输入 54/6 | 55/10 | mA |
    | 48VDC 输入 27/4 | 28/6 | mA |
    | 反射纹波电流 | mA |
    | 5VDC 输入 30 mA |
    | 12VDC 输入 40 mA |
    | 24VDC 输入 55 mA |
    | 48VDC 输入 45 mA |
    | 绝缘电压 3000 | VDC |
    | 绝缘电阻 1000 | MΩ |
    | 隔离电容 30 | 50 | pF |
    | 工作温度范围 | -40 +85 | ℃ |
    | 储存温度范围 | -55 +125 | ℃ |
    | 开关频率(PFM模式) 200 | KHz |
    | 平均无故障时间(MTBF) 1000 | K 小时 |

    产品特点和优势


    1. 紧凑设计:超紧凑SIP封装,尺寸仅为22.00x9.50x12.00mm,非常适合空间受限的应用场合。
    2. 宽输入电压范围:提供2:1输入电压范围,支持多种电源输入。
    3. 高效率:最大转换效率高达81%,适合节能要求高的应用。
    4. 短路保护:具备自我恢复功能的短路保护,增强了可靠性。
    5. 远程启停控制:可以通过远程信号进行开启和关闭操作,便于系统集成和管理。
    6. EMC认证:通过了EN60950认证,确保符合电磁兼容性标准。

    应用案例和使用建议


    应用案例
    - 通信设备:用于路由器、交换机等通信设备的内部电源转换。
    - 仪器仪表:适合医疗仪器、测试设备等需要高精度供电的应用场景。
    - 工业电子:可用于各种工业控制系统,如PLC、传感器等。
    使用建议
    - 输入滤波电容:为了进一步降低输入和输出纹波,建议增加输入和输出滤波电容(Cin1, Cin2, Cs, Cout)。例如,对于5VDC和12VDC输入,可以使用100μF和47μF的输入电容,以及22μF的Cs电容来减少纹波。
    - 输出负载:使用时,输出端的最小负载不应低于标称负载的5%,建议并联一个5%的假负载(如电阻)以满足性能参数要求。

    兼容性和支持


    这些转换器模块具有良好的兼容性,可以与其他常见的电子元器件或设备配合使用。制造商提供了详细的安装指南和技术支持,以确保客户能够顺利地将这些模块集成到他们的系统中。此外,还提供了EMC解决方案推荐电路,帮助客户实现更好的电磁兼容性。

    常见问题与解决方案


    1. 过压损坏:输入电压超过最大限制可能导致永久性损坏。因此,在使用过程中必须严格控制输入电压。
    2. 纹波过大:如果发现纹波过大,可能是因为滤波电容选择不当。可以通过增加适当的滤波电容来解决这个问题。
    3. 短路保护失效:若出现短路保护失效的情况,建议检查是否有外部干扰或连接错误,并确保使用正确的工作模式(如PFM模式)。

    总结和推荐


    总体而言,WRES-1WR2 和 WRFS-1WR2 系列的DC/DC转换器凭借其紧凑的设计、宽输入电压范围、高效率以及出色的短路保护功能,成为通信、仪器仪表及工业电子领域中的理想选择。无论是对于新项目还是现有系统的升级,这些模块都能提供可靠、高效的电源解决方案。我们强烈推荐使用这款产品。

WRF1205S-1WR2参数

参数
输出总功率 1W
最大容性负载 2200μF
类型 -
输出电压组数 1
输出电压 5V
输入电压最大值 18V
输出方式 -
散热方式 自然空冷
特性 Remote On/Off
输出电流最大值 200mA
输入电压最小值 9V
转换效率 77%
开关频率 200KHz
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRF1205S-1WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRF1205S-1WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRF1205S-1WR2 WRF1205S-1WR2数据手册

WRF1205S-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
