QA03

产品分类: DC-DC模块

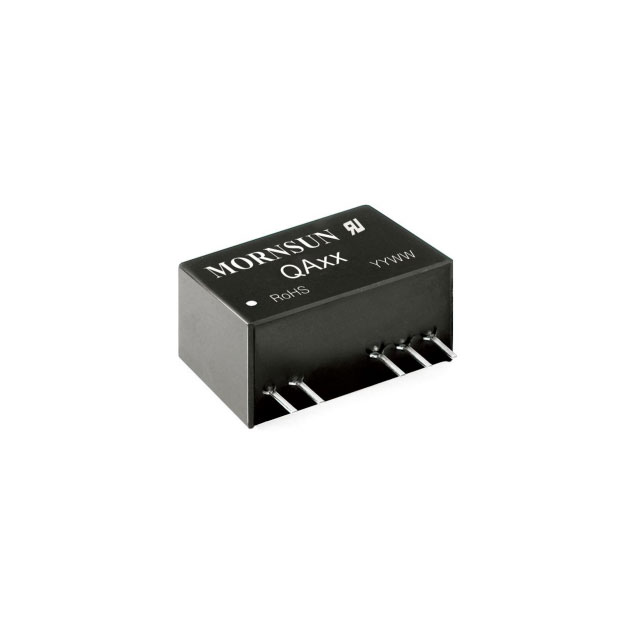

产品描述: 220μF 100KHz 自然空冷 80% 1.5W +80/-40mA +15/-8.7V 2 15.5V 14.5V SIP-7 通孔安装 19.5mm*9.8mm*12.5mm
供应商型号: ESY-QA03
供应商: 海外现货
标准整包数: 1
MORNSUN/广州金升阳科技 DC-DC模块 QA03

QA03概述

    IGBT 驱动器专用 DC/DC 模块电源 QA 系列技术手册

    1. 产品简介


    产品类型:IGBT 驱动器专用 DC/DC 模块电源
    主要功能:提供非对称式电压输出,减少 IGBT 驱动损耗
    应用领域:通用变频器、交流伺服驱动系统、电焊机、不间断电源(UPS)

    2. 技术参数


    | 参数 | QA01 | QA02 | QA03 | QA04 |

    | 输入电压(VDC) | 15 | 12 | 24 | 9-15 |
    | 输入电流(mA,Typ.) | 130 | 162 | 81 | 223 |
    | 输出电压(VDC) | +15/-8.7 | +15/-8.7 | +15/-8.7 | +15/-8.0 |
    | 输出电流(mA) | +80/-40 | +80/-40 | +80/-40 | +100/-80 |
    | 满载效率(%) | 77/80 | 84/20 | 84/20 | 84/20 |
    | 最大容性负载(µF) | 220 | 84/20 | 84/20 | 84/20 |
    | 输入电压范围(VDC) | 14.5-15.5 | 11.6-12.4 | 23.3-24.7 | 9-15 |

    3. 产品特点和优势


    - 高效率:最高可达 80%
    - 超小型 SIP 封装
    - 优良的温度特性
    - 隔离电压:3000VAC
    - 超小隔离电容
    - 工作温度范围:-40℃ 至 +105℃
    - 支持空载使用

    4. 应用案例和使用建议


    应用场景:
    1. 通用变频器
    2. 交流伺服驱动系统
    3. 电焊机
    4. 不间断电源(UPS)
    使用建议:
    - 连接电源模块和 IGBT 驱动器的引线尽可能短。
    - 输出滤波电容应尽量靠近电源模块和 IGBT 驱动器。
    - 推荐使用低内阻电解电容作为输出滤波电容。
    - 高振动场合需要固定模块以避免松动。

    5. 兼容性和支持


    兼容性:
    - 与多种 IGBT 驱动器兼容。
    支持信息:
    - 提供详细的应用指南和技术文档,可在官网获取。
    - 用户可直接联系技术人员进行产品定制需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,确保符合输入电压范围。 |
    | 纹波噪音较大 | 在 C2 和 C3 两端并联陶瓷电容(1uF - 10uF)。 |
    | 输出电流不足 | 确保电源模块的输出功率大于驱动器的平均输出功率。 |

    7. 总结和推荐


    综合评估:
    - 优点:高效率、小型化、良好的温度特性、高隔离电压、适用于广泛的温度范围。
    - 缺点:不支持热插拔。
    推荐使用:
    考虑到其出色的性能和广泛的应用范围,推荐在通用变频器、伺服驱动系统、电焊机和 UPS 等应用场景中使用此模块电源。

QA03参数

参数
输出电压组数 2
最大容性负载 220μF
输出总功率 1.5W
输出电压 +15/-8.7V
特性 -
输出方式 -
输出电流最大值 +80/-40mA
散热方式 自然空冷
类型 -
输入电压最小值 14.5V
开关频率 100KHz
转换效率 80%
输入电压最大值 15.5V
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP-7
安装方式 通孔安装
零件状态 在售
包装方式 管装
