首页  >  产品百科  >  URB4812MT-3WR3

URB4812MT-3WR3

产品分类: DC-DC模块
产品描述: 680μF 350KHz 自然空冷 82% 3W 250mA 12V 1 75V 18V SMD 贴片安装 19.2mm*18.1mm*10.16mm
供应商型号: NA-URB4812MT-3WR3
供应商: 海外现货
标准整包数: 1

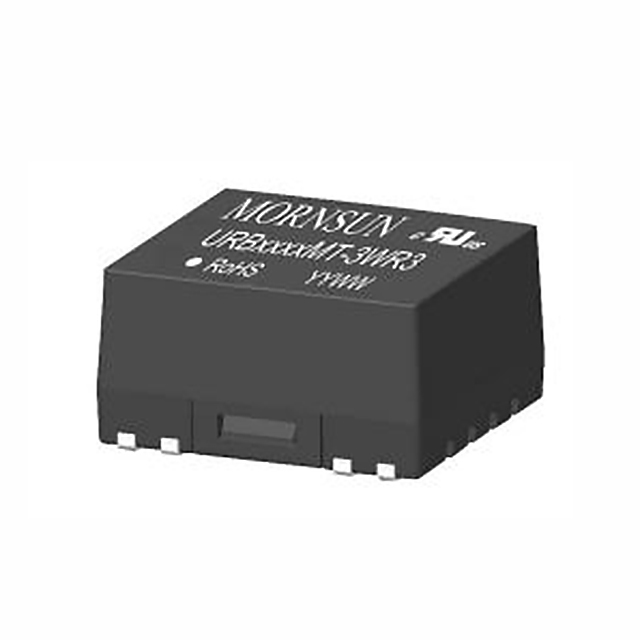

MORNSUN/广州金升阳科技 DC-DC模块 URB4812MT-3WR3

URB4812MT-3WR3概述

    URBMT-3WR3系列DC/DC模块电源技术手册

    1. 产品简介


    URBMT-3WR3系列是广州金升阳科技有限公司推出的一款高效、可靠的DC/DC转换模块电源。这款产品具有3W的输出功率,具备超宽电压输入范围(9-36VDC,18-75VDC),并且经过ISO14001及其它相关环境法规认证。URBMT-3WR3系列产品主要用于工业控制、电力、仪器仪表和通信等领域,以满足不同应用场景下的稳定供电需求。

    2. 技术参数


    URBMT-3WR3系列产品的技术参数如下:
    | 项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压(VDC) | 9-36V | 9 | - | 36 | V |
    | 输入电压(VDC) | 18-75V | 18 | - | 75 | V |
    | 输出电压(VDC) | 3.3 | 3.2 | - | 3.4 | V |
    | 满载效率(%) | - | - | 84 | - | % |
    | 隔离电压(VDC) | - | - | 1500 | - | V |
    | 工作温度范围(℃) | - | -40 | - | 85 | ℃ |
    | 启动电压(VDC) | 24V系列 | - | 9 | - | V |
    | 输入欠压保护 | 24V系列 | 6.5 | - | - | V |
    此外,URBMT-3WR3还具有较高的效率(高达84%)、低空载功耗(0.10W)以及广泛的输出电压范围和工作温度范围。

    3. 产品特点和优势


    URBMT-3WR3系列产品的独特功能和优势包括:
    - 超宽输入电压范围:适用于多种输入电压,能够适应各种不同的应用环境。
    - 高效率:高达84%的满载效率,能显著提高系统的整体效能。
    - 低空载功耗:空载功耗低至0.10W,有助于节能降耗。
    - 高隔离电压:1.5k VDC的隔离电压确保在高压环境下仍能保持良好的电气绝缘。
    - 多重保护功能:包括输入欠压、输出短路和过流保护,有效保障产品和系统的安全性。
    - 宽工作温度范围:能在-40℃到+85℃之间稳定工作,适用于严苛的工业环境。
    - 国际标准引脚方式:方便与多种设备进行连接和集成。

    4. 应用案例和使用建议


    URBMT-3WR3系列电源广泛应用于工业控制、电力、仪器仪表和通信等领域。根据手册中的示例电路,可以通过合理的设计来进一步减少输入输出纹波,例如通过外接电容Cin、Cout加大或选用低阻抗电容。同时,使用推荐的EMC解决方案可以有效地减少电磁干扰。
    使用建议:
    - 负载管理:建议在5%以上的负载下使用,以保证最佳的性能和稳定性。
    - 纹波控制:在低负载情况下,纹波可能会超出规格,因此需注意监控和管理。

    5. 兼容性和支持


    URBMT-3WR3系列电源采用标准的国际引脚方式,兼容多种电子设备和系统。广州金升阳科技有限公司提供详尽的技术支持和服务,包括产品的定制服务,具体需求可以直接联系公司的技术人员。

    6. 常见问题与解决方案


    - 问题1:产品无法正常启动。
    - 解决方案:检查输入电压是否符合规格,确保电压在正常范围内。

    - 问题2:输出电压不稳定。
    - 解决方案:检查负载是否过大,确保在额定范围内使用。

    - 问题3:过热保护启动。
    - 解决方案:适当增加散热措施,确保工作环境温度在规定的范围内。

    7. 总结和推荐


    URBMT-3WR3系列电源凭借其卓越的性能、可靠的安全特性和广泛的适用性,在多个领域都表现出色。推荐在需要高效、稳定供电的应用场景中使用。特别是针对工业控制和电力系统,URBMT-3WR3系列电源能够提供稳定可靠的电源支持,值得信赖。
    总的来说,URBMT-3WR3系列电源不仅具备高性能和稳定性,而且在使用过程中也有较好的兼容性和技术支持。如果你需要一个高效且可靠的DC/DC转换电源,URBMT-3WR3系列是一个非常不错的选择。

URB4812MT-3WR3参数

参数
输出方式 -
特性 -
散热方式 自然空冷
转换效率 82%
输出电压 12V
输出电压组数 1
输入电压最小值 18V
输入电压最大值 75V
输出电流最大值 250mA
类型 -
输出总功率 3W
最大容性负载 680μF
开关频率 350KHz
长*宽*高 19.2mm*18.1mm*10.16mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

URB4812MT-3WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB4812MT-3WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB4812MT-3WR3 URB4812MT-3WR3数据手册

URB4812MT-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.932 ¥ 120.3725
库存: 10
起订量: 10 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.37
