WRE2415S-3WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 250KHz 自然空冷 83% 3W ±100mA ±15V 2 36V 18V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-WRE2415S-3WR2
供应商: 期货订购
标准整包数: 1

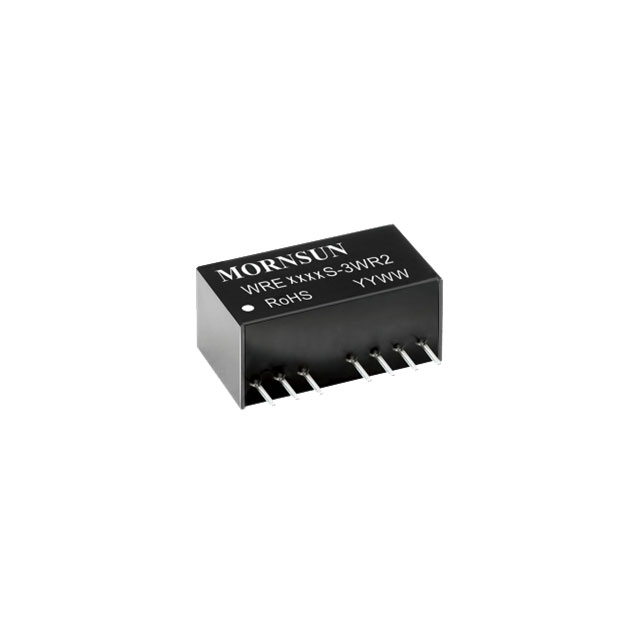

MORNSUN/广州金升阳科技 DC-DC模块 WRE2415S-3WR2

WRE2415S-3WR2概述

    文章标题:高性能DC-DC转换器——WRES-3WR2 & WRFS-3WR2系列

    1. 产品简介


    WRES-3WR2 & WRFS-3WR2系列是一款高可靠性、小尺寸封装的隔离式DC-DC转换器,输出电压分为单路或双路配置,适用于广泛的应用需求。该系列产品具有宽输入电压范围(2:1),输出电压可选范围为±5V至±15V或固定电压3.3V、5V、9V、12V、15V和24V。这些转换器具有高功率密度、低纹波噪声和强大的过载保护能力,是工业控制、通信设备等领域的理想选择。
    主要功能包括:
    - 宽输入电压范围(5V至48V)
    - 隔离等级高达3KVDC
    - 自动恢复短路保护
    - 外部开关控制
    - 工作温度范围:-40°C 至 +85°C

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5V-48V |
    | 输出电压范围 | ±5V/±12V/±15V或固定电压3.3V、5V、9V、12V、15V、24V |
    | 尺寸 | 超小型SIP封装 |
    | 额定功率 | 最大可达3W |
    | 纹波噪声 | ≤100mVp-p |
    | 效率 | 最高可达83% |
    | 隔离电压 | 3KVDC |
    | 温度范围 | -40°C 至 +85°C |
    | 短路保护 | 自动恢复 |
    输入规格:
    - 启动电压:5V: 3.5V, 12V: 4.5V, 24V: 11V, 48V: 24V
    - 最大输入电压:5V: 4.5V, 12V: 9V, 24V: 18V, 48V: 36V
    输出规格:
    - 输出精度:满载下±1%
    - 线性调节率:±0.2%
    - 负载调节率:±0.6%

    3. 产品特点和优势


    - 紧凑设计:超小型SIP封装,非常适合空间受限的设计。
    - 宽电压输入:支持2:1输入电压范围,适应各种复杂供电环境。
    - 高可靠性:具备短路保护及自动恢复功能,确保长期运行稳定。
    - 高效率:最高转换效率达到83%,有效降低能耗。
    - 多重保护机制:包括输入过压保护、短路保护等,提升系统安全性和寿命。

    4. 应用案例和使用建议


    WRES-3WR2 & WRFS-3WR2系列广泛应用于工业自动化、通信设备和嵌入式系统等领域。以下是典型应用场景:
    - 工业控制:作为分布式电源系统中的关键模块,用于将宽输入电压隔离并转换为稳定的低压输出。
    - 通信设备:在路由器、交换机等设备中提供隔离电源,提高系统的可靠性和抗干扰能力。
    使用建议:
    1. 在负载低于5%额定负载的情况下,建议连接额外的电阻以增加负载。
    2. 增加滤波电容时需注意容量的选择,避免过大导致启动失败。
    3. 设计外部电路时参考推荐电路图(如图1和图2),确保最佳性能。

    5. 兼容性和支持


    WRES-3WR2 & WRFS-3WR2系列完全符合RoHS标准,并通过了严格的EMC测试,能够与多种标准电路兼容。MORNSUN提供了详尽的技术文档和支持服务,包括设计指南、EMC推荐电路和详细的规格说明。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在规定范围内,调整负载电阻。 |
    | 纹波噪声过大 | 增加滤波电容值或选用低ESR电容。 |
    | 无法启动 | 确保输入电压满足最小启动要求,检查外部电路。 |

    7. 总结和推荐


    WRES-3WR2 & WRFS-3WR2系列凭借其卓越的性能和稳定性,在工业控制和通信领域展现了显著的竞争优势。其紧凑的体积、宽输入范围和高效率使其成为许多高要求应用的理想选择。我们强烈推荐此产品,特别是对空间有限且需要高可靠性的场景。
    推荐指数:★★★★★

WRE2415S-3WR2参数

参数
输入电压最大值 36V
最大容性负载 330μF
输出总功率 3W
输出电压组数 2
类型 -
特性 Remote On/Off
输入电压最小值 18V
输出方式 -
输出电流最大值 ±100mA
散热方式 自然空冷
转换效率 83%
开关频率 250KHz
输出电压 ±15V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE2415S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE2415S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE2415S-3WR2 WRE2415S-3WR2数据手册

WRE2415S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.794
50+ ¥ 35.7
100+ ¥ 34.51
500+ ¥ 33.32
1000+ ¥ 32.13
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.79
