首页  >  产品百科  >  G0509S-2WR2

G0509S-2WR2

产品分类: DC-DC模块
产品描述: 470μF 100KHz 自然空冷 78% 2W ±111mA ±9V 2 5.5V 4.5V SIP 通孔安装 19.5mm*9.8mm*12.5mm
供应商型号: SG-G0509S-2WR2
供应商: 期货订购
标准整包数: 1

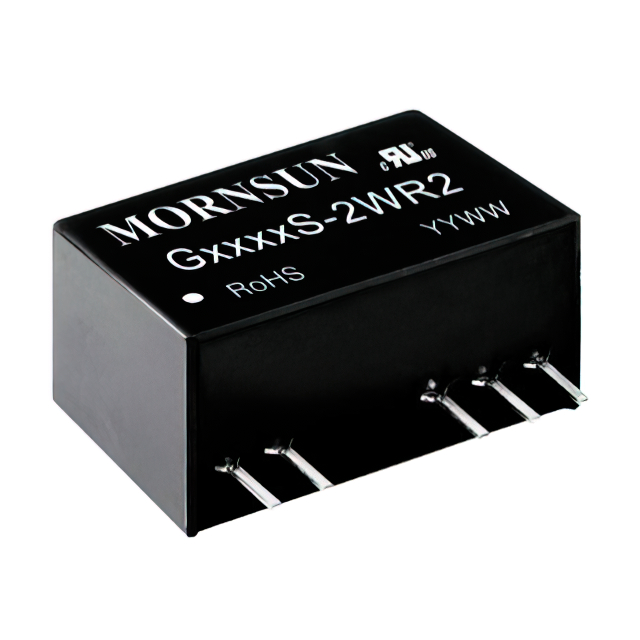

MORNSUN/广州金升阳科技 DC-DC模块 G0509S-2WR2

G0509S-2WR2概述


    产品简介


    DC/DC模块电源GS-2WR2 & HS-2WR2系列是一种高效的电源转换器,广泛应用于需要高隔离、低隔离电容和低漏电流的应用场合。这些电源模块采用SIP封装,提供稳定的输出电压,并具有良好的散热性能和广泛的输入电压范围,适用于医疗设备、电力系统以及IGBT驱动等领域。

    技术参数


    - 输入电压范围:5V, 12V, 15V, 24V
    - 输出电压范围:±5V, ±9V, ±12V, ±15V
    - 输出电流范围:最大200mA到最大400mA
    - 满载效率:最高可达84%
    - 最大容性负载:470µF
    - 工作环境温度:-40°C至+85°C
    - 绝缘电压:4200VAC或6000VDC
    - 工作温度:-40°C 至 +85°C
    - 存储温度:-55°C 至 +125°C
    - 存储湿度:<95% RH (无凝结)
    - 平均无故障时间:3500小时

    产品特点和优势


    - SIP封装:紧凑设计,易于安装。
    - 高效率:效率最高可达84%,有效降低能耗。
    - 加强绝缘:提供4200VAC或6000VDC的隔离电压,确保安全性。
    - 低漏电流:患者漏电流最大2 µA,适合医疗设备应用。
    - 国际标准引脚方式:方便与其他标准电路板兼容。
    - 认证:通过EN60601-1, ANSI/AAMI ES60601-1认证(1xMOPP/2xMOOP)。

    应用案例和使用建议


    该系列产品常用于医疗采集隔离、高压采集电路、IGBT驱动电路等场合。例如,在医疗设备中,这类电源可以实现高精度的电压隔离和稳定的电源供应。在使用过程中,需要注意以下几点:
    1. 输入电压稳定性:确保输入电源的电压波动在±10%以内。
    2. 输出电压稳定性:如果对输出电压稳定性和纹波噪声要求不高,可以选择这些型号。
    3. 负载调节:保持至少10%的最小负载,以确保电源稳定运行。

    兼容性和支持


    该产品具有国际标准引脚方式,易于与其他标准电路板兼容。制造商提供详细的技术支持文档,包括应用指南和典型电路图,帮助用户更好地理解和使用这些电源模块。

    常见问题与解决方案


    1. 问题:启动问题
    - 解决办法:检查输入滤波电容是否过大。适当减小电容值可以避免启动问题。
    2. 问题:输出电压不稳定
    - 解决办法:确保负载电流在规定范围内,并且检查输入电压是否稳定。
    3. 问题:纹波和噪声过高
    - 解决办法:在输入和输出端增加适当的滤波电容,减少纹波和噪声。

    总结和推荐


    DC/DC模块电源GS-2WR2 & HS-2WR2系列在医疗、电力和工业控制等多个领域有着广泛的应用前景。其高效的电源转换能力和优秀的电气特性使其成为替代传统电源模块的理想选择。强烈推荐在需要高隔离、低漏电流的应用中使用此产品。如果您需要更多的技术支持或定制需求,请直接联系广州金升阳科技有限公司的技术支持团队。

G0509S-2WR2参数

参数
开关频率 100KHz
输出电流最大值 ±111mA
输出方式 -
最大容性负载 470μF
特性 -
输入电压最小值 4.5V
输出总功率 2W
输出电压 ±9V
类型 -
输出电压组数 2
输入电压最大值 5.5V
转换效率 78%
散热方式 自然空冷
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G0509S-2WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

G0509S-2WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 G0509S-2WR2 G0509S-2WR2数据手册

G0509S-2WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.362
50+ ¥ 26.1
100+ ¥ 25.23
500+ ¥ 24.36
1000+ ¥ 23.49
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.36
直接购买
加入购物车
