WRE0515S-3WR2

产品分类: DC-DC模块
产品描述: 330μF Remote On/Off 250KHz 自然空冷 77% 3W ±83mA ±15V 2 9V 4.5V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: 2725-WRE0515S-3WR2-ND
供应商: Digi-Key
标准整包数: 1

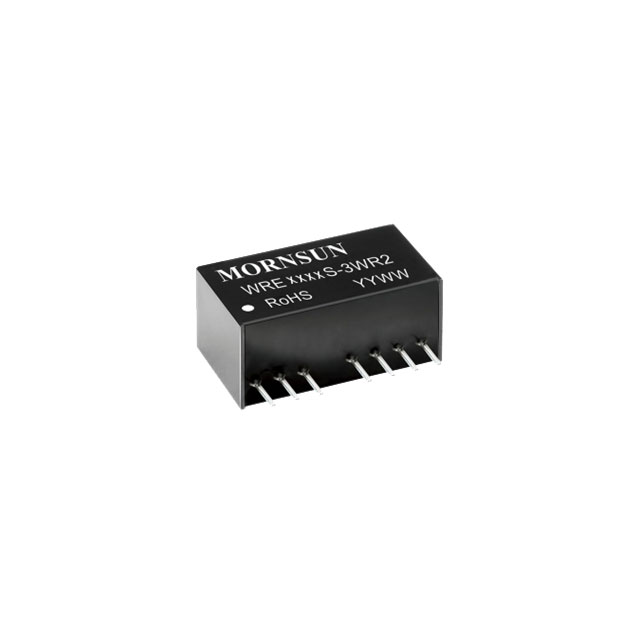

MORNSUN/广州金升阳科技 DC-DC模块 WRE0515S-3WR2

WRE0515S-3WR2概述


    产品简介


    WRES - 3WR2 & WRFS - 3WR2 系列是广州金升阳科技有限公司生产的 DC/DC 模块电源,属于隔离稳压正负双路/单路输出的产品。该系列广泛应用于通信设备、仪器仪表和工业电子等领域,具有小巧的 SIP 封装形式,超高的效率和良好的成本效益。

    技术参数


    - 输入电压范围:2:1
    - 输出电压:±3.3VDC, ±5VDC, ±12VDC, ±15VDC
    - 输出电流:Max. 300mA
    - 纹波&噪声:Max. 85mVp-p
    - 效率:Min. 70%
    - 隔离电压:3000VDC
    - 工作温度范围:-40℃ to +85℃
    - 存储温度:-55℃ to +125℃
    - EMC特性:符合CISPR32/EN55032 CLASS B标准

    产品特点和优势


    1. 超小型 SIP 封装:体积小巧,适合紧凑空间应用。
    2. 宽输入电压范围:2:1 输入,适应各种输入条件。
    3. 高功率密度:紧凑设计提高了空间利用率。
    4. 高隔离电压:3000VDC,确保高安全性。
    5. 高效率:高达78%的效率,减少能量损失。
    6. 短路保护:具备自恢复功能,确保长时间稳定运行。
    7. 认证合规:通过EN60950认证,符合国际标准。

    应用案例和使用建议


    应用案例
    该系列产品适用于多种场合,如通信设备、仪器仪表、工业电子等。例如,在电信基站中,它们可以作为电源模块,提供稳定可靠的电压输出。
    使用建议
    1. 输入滤波:在输入端添加适当的电容,如Cin1、Cin2,可以有效降低输入纹波。
    2. 负载要求:使用时,模块输出最小负载不能小于额定负载的5%。可以通过并联一个假负载来实现。
    3. EMC设计:参照手册中的推荐电路,合理配置EMC滤波电路,以提升抗干扰能力。

    兼容性和支持


    该系列产品与同类电子元器件兼容良好。广州金升阳科技有限公司提供完善的售后支持和技术咨询服务。如有定制需求,可以直接联系公司技术人员进行沟通。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电流过高 | 减少输入电容大小,优化输入滤波器。 |
    | 输出纹波过大 | 增加输出电容Cout,提高滤波效果。 |
    | 温度漂移过大 | 确保散热良好,避免高温环境下使用。 |

    总结和推荐


    优点:
    - 小巧的封装和超高的效率使其成为高性能电源模块的理想选择。
    - 丰富的技术规格和严格的质量控制确保了其在各类工业应用中的稳定性。
    - 多样化的输出电压和电流选择,提供了灵活的应用解决方案。
    推荐:
    鉴于其卓越的技术性能和广泛应用的适用性,强烈推荐使用WRES - 3WR2 & WRFS - 3WR2系列DC/DC模块电源。无论是对空间有限的应用环境,还是需要高效率电源供应的设备,该系列产品都能提供可靠的解决方案。

WRE0515S-3WR2参数

参数
输出电压 ±15V
特性 Remote On/Off
散热方式 自然空冷
转换效率 77%
输出总功率 3W
类型 -
最大容性负载 330μF
输入电压最大值 9V
开关频率 250KHz
输入电压最小值 4.5V
输出方式 -
输出电流最大值 ±83mA
输出电压组数 2
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

WRE0515S-3WR2厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

WRE0515S-3WR2数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 WRE0515S-3WR2 WRE0515S-3WR2数据手册

WRE0515S-3WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
