VRB1224S-6WR3

产品分类: DC-DC模块
产品描述: 100μF 500KHz 自然空冷 84% 6W 250mA 24V 1 18V 9V SIP 通孔安装 22mm*9.5mm*12mm
供应商型号: SG-VRB1224S-6WR3
供应商: 期货订购
标准整包数: 1

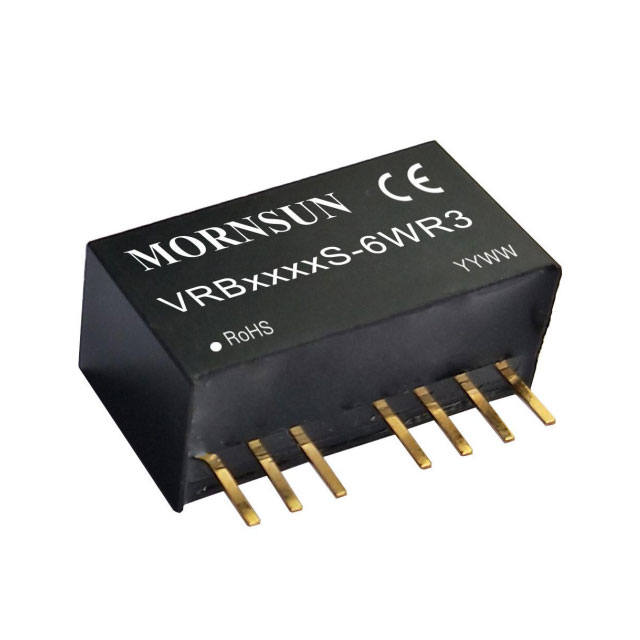

MORNSUN/广州金升阳科技 DC-DC模块 VRB1224S-6WR3

VRB1224S-6WR3概述

    # VRBS-6WR3 系列 DC/DC 电源模块

    产品简介


    VRBS-6WR3 系列是一款高效的 DC/DC 电源转换模块,提供 6W 的输出功率。该模块采用宽电压输入范围(2:1),并具备高效率和低功耗特性。产品适用于医疗、工控、电力、仪器仪表、通信等多个领域,是电源系统设计的理想选择。

    技术参数


    输入特性
    - 输入电压范围: 12VDC (9-18VDC), 24VDC (18-36VDC)
    - 满载效率: 高达 87%
    - 最小/典型输入电流:
    - 12VDC 输入: 489mA / 12mA
    - 24VDC 输入: 238mA / 5mA
    - 启动电压:
    - 12VDC: ≤9VDC
    - 24VDC: ≤18VDC
    - 输入欠压保护:
    - 12VDC: 6.5VDC
    - 24VDC: 15.5VDC
    - 输入电流保护: 0.12W(空载功耗)
    输出特性
    - 输出电压:
    - 3.3V、5V、9V、12V、15V、24V
    - 输出电压精度: ±1% 到 ±2%
    - 线性调节率: ±0.5% 到 ±1%
    - 负载调节率: ±0.5% 到 ±1.5%
    - 纹波&噪声: 50mV 至 100mVp-p(20MHz 带宽)
    - 输出过流保护: 110% 到 160%
    - 短路保护: 可持续,自恢复
    通用特性
    - 隔离电压: 1600VDC
    - 绝缘电阻: 1000MΩ
    - 存储温度: -55℃ 到 +125℃
    - 工作温度: -40℃ 到 +105℃
    - 电磁干扰: CISPR32/EN55032 CLASS B
    - 平均无故障时间: 1000k hours
    - 冷却方式: 自然空冷
    - 封装方式: SIP 封装
    - 外形尺寸: 22.00 × 9.50 × 12.00 mm
    - 重量: 4.6g

    产品特点和优势


    1. 宽输入电压范围:支持 12VDC (9-18VDC) 和 24VDC (18-36VDC),适用于多种输入电压环境。
    2. 高效率:满载效率高达 87%,减少能量损耗。
    3. 低空载功耗:空载功耗仅 0.12W,有助于延长设备使用寿命。
    4. 隔离电压:常规隔离电压为 1600VDC,增强电气安全。
    5. 保护机制:内置输入欠压保护、输出短路保护、过流保护等多重保护功能。
    6. 小型化设计:采用小型 SIP 封装,节省空间,适合紧凑型设计。
    7. 国际标准引脚方式:易于集成,兼容多种设备。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于医疗监控设备、医疗成像设备等。
    - 工业控制:应用于自动化生产线、工业机器人等。
    - 通信设备:适用于电信基站、路由器等通信基础设施。
    - 电力设备:用于各类电力监测、控制系统。
    使用建议
    - 在选择具体型号时,可根据输入电压和输出功率需求进行匹配。
    - 为了减少纹波,可以适当增加输入输出端的电容。
    - 注意遵循手册中推荐的电路布局和滤波设计以提高 EMC 性能。
    - 在高温环境下使用时,确保散热良好,避免过热损坏。

    兼容性和支持


    - 兼容性:该产品符合国际标准,与其他同类产品兼容性好。
    - 支持:广州金升阳科技有限公司提供完善的售后服务和技术支持,包括产品定制服务。
    - 维护信息:用户手册详细说明了产品的维护保养方法,确保长期稳定运行。

    常见问题与解决方案


    1. 问题: 产品无法正常启动。
    - 解决方法: 检查输入电压是否在规定范围内,确认输入滤波电容是否正确连接。
    2. 问题: 输出电压不稳定。
    - 解决方法: 检查输出电容是否符合手册要求,调整负载并测量纹波。
    3. 问题: 设备过热。
    - 解决方法: 检查散热系统是否有效,保证通风良好,必要时增加外部散热措施。

    总结和推荐


    VRBS-6WR3 系列 DC/DC 电源模块凭借其高效率、宽输入电压范围和强大的保护机制,使其在众多应用场景中表现出色。产品的高可靠性和广泛的适用范围使其成为医疗、工控、通信等行业首选的电源解决方案。综合以上特点,我们强烈推荐使用这款电源模块。
    如需进一步了解或定制需求,请直接联系广州金升阳科技有限公司的技术支持团队。

VRB1224S-6WR3参数

参数
输出电压 24V
特性 -
输出电流最大值 250mA
输出总功率 6W
转换效率 84%
最大容性负载 100μF
类型 -
输入电压最小值 9V
散热方式 自然空冷
开关频率 500KHz
输出方式 -
输出电压组数 1
输入电压最大值 18V
长*宽*高 22mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

VRB1224S-6WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

VRB1224S-6WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 VRB1224S-6WR3 VRB1224S-6WR3数据手册

VRB1224S-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.631
50+ ¥ 35.55
100+ ¥ 34.365
500+ ¥ 33.18
1000+ ¥ 31.995
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.63
