URB2405LD-20WR3

产品分类: DC-DC模块
产品描述: 10000μF Adjustable Output,Remote On/Off 270KHz 自然空冷 88% 20W 4A 5V 2 36V 9V DC/DC DIP 通孔安装 50.8mm*25.4mm*11.8mm
供应商型号: ESY-URB2405LD-20WR3
供应商: 海外现货
标准整包数: 1

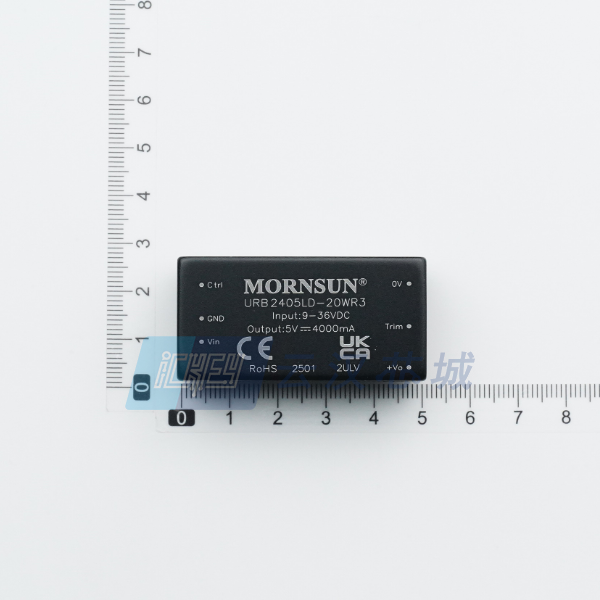

MORNSUN/广州金升阳科技 DC-DC模块 URB2405LD-20WR3

URB2405LD-20WR3概述

    # DC/DC 模块电源 URALD-20WR3 & URBLD-20WR3 系列产品概述

    产品简介


    基本介绍
    产品类型:DC/DC 模块电源
    主要功能:实现超宽电压范围输入,高效率稳压输出,并提供多种输出组合。
    应用领域:广泛应用于数据传输设备、电池驱动设备、通信设备、分布式电源系统、混合模/数系统、远程控制系统、工业机器人系统、铁路等领域。

    技术参数


    | 参数 | 规格 |

    | 输出功率 | 20W |
    | 输入电压范围 | 9-36VDC (URA) / 18-75VDC (URB) |
    | 输出电压范围 | ±3.3V / ±5V / ±9V / ±12V / ±15V / 24V |
    | 满载效率 | 高达 90% |
    | 隔离电压 | 1500VDC |
    | 工作温度 | -40℃ 至 +85℃ |
    | 输入欠压保护 | 是 |
    | 输出保护 | 短路、过压、过流保护 |

    产品特点和优势


    - 超宽输入电压范围:4:1 的超宽电压输入范围,能够适应多种不同的供电需求。
    - 高效率:满载情况下,效率高达 90%,有助于提高整体系统的能源利用效率。
    - 低功耗:空载功耗低至 0.15W,减少不必要的电力消耗。
    - 强隔离能力:具备 1500VDC 的隔离电压,保证电气隔离的安全性和可靠性。
    - 全面保护功能:包含输入欠压保护、输出短路、过压、过流保护等功能,确保设备稳定运行。
    - 宽温范围工作:能够在极端环境条件下稳定工作,温度范围为 -40℃ 至 +85℃。
    - 屏蔽封装:金属六面屏蔽封装,增强抗干扰能力。
    - 防反接保护:A2S(接线式)和 A4S(35mm 导轨式)封装扩展系列具有输入防反接功能。

    应用案例和使用建议


    应用案例
    - 数据传输设备:用于高速数据传输,需要稳定的电源供应。
    - 电池驱动设备:适用于各种便携式设备,需要高效且稳定的电源管理。
    - 分布式电源系统:在工业机器人系统、铁路等领域,可以为多个设备提供独立且稳定的电源。
    使用建议
    - 在安装过程中,应确保良好的散热条件,尤其是对于高负载的应用场景。
    - 对于需要高可靠性的应用,建议使用带有散热片的封装型号。
    - 如需进一步提高输出纹波质量,可以在输入输出端外接电容。

    兼容性和支持


    兼容性
    - 与多种输入电压和输出电压的组合兼容,适用于不同应用场景。
    - A2S 和 A4S 封装形式具有广泛的适用性,便于不同安装需求的选择。
    支持
    - 厂商提供了详尽的技术文档和应用指南,用户可以根据需要获取更多技术支持。
    - 定制服务:厂商可根据客户需求进行产品定制,提升产品适配性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压波动过大 | 检查输入电压是否超出允许范围 |
    | 输出电压不稳定 | 检查负载情况及输出端电容值 |
    | 设备温度过高 | 检查散热措施是否到位 |
    | 电磁干扰问题 | 参考图 3-① 中推荐的电路 |

    总结和推荐


    产品综合评估
    该产品凭借其超宽输入电压范围、高效率和全面的保护功能,成为各行业应用的理想选择。尤其在需要高可靠性和稳定电源输出的环境中,表现出色。
    推荐结论
    强烈推荐使用 URALD-20WR3 & URBLD-20WR3 系列 DC/DC 模块电源。无论是在数据传输设备、电池驱动设备还是通信设备中,都能提供稳定的电源解决方案。其广泛的应用范围和全面的功能使其在同类产品中具有显著的竞争优势。

URB2405LD-20WR3参数

参数
输出总功率 20W
特性 Adjustable Output,Remote On/Off
输入电压最小值 9V
最大容性负载 10000μF
开关频率 270KHz
输出方式 DC/DC
输出电压组数 2
输出电流最大值 4A
输入电压最大值 36V
类型 -
散热方式 自然空冷
转换效率 88%
输出电压 5V
长*宽*高 50.8mm*25.4mm*11.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

URB2405LD-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URB2405LD-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URB2405LD-20WR3 URB2405LD-20WR3数据手册

URB2405LD-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
