URD480512S-3WR3

产品分类: DC-DC模块
产品描述: 330μF 300KHz 自然空冷 78% 3W 125mA 12V 2 75V 18V SIP 通孔安装 27.4mm*9.5mm*12mm
供应商型号: 2725-URD480512S-3WR3-ND
供应商: Digi-Key
标准整包数: 1

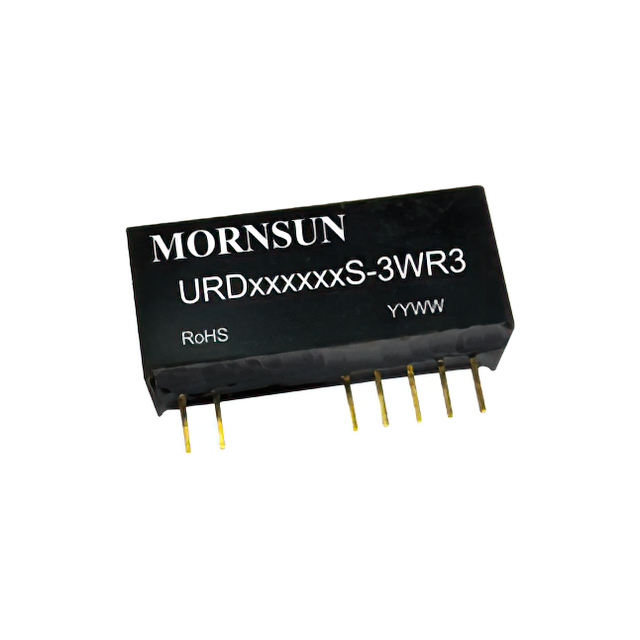

MORNSUN/广州金升阳科技 DC-DC模块 URD480512S-3WR3

URD480512S-3WR3概述

    # URDS-3WR3 系列 DC/DC 模块电源

    产品简介


    URDS-3WR3 系列 DC/DC 模块电源是广州金升阳科技有限公司推出的一款高性能电源转换产品,适用于各种严苛的应用环境。该电源模块具备3W的输出功率,具有4:1超宽电压输入范围、高隔离电压(3000VDC)、输入欠压保护、输出短路和过流保护等功能,满足CISPR32/EN55032 CLASS B标准。广泛应用于数据传输设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统等领域。

    技术参数


    输入特性
    - 输入电压范围:18-75VDC
    - 输出电压:5V/5V、5V/12V、5V/24V
    - 满载效率:76-78%
    - 空载功耗:低至0.2W
    - 反射纹波电流:30mA
    - 冲击电压:-0.7至100VDC
    - 启动电压:18VDC
    - 关断电压:15VDC
    - 启动时间:10ms(标称输入电压和恒阻负载)
    - 输入滤波器类型:电容滤波
    - 热插拔:不支持
    输出特性
    - 输出电压精度:
    - 10%-100%负载:±1%/±3%
    - 5%-10%负载:±2%/±4%
    - 线性调节率:满载时±0.2%/±0.5%
    - 负载调节率:10%-100%负载时±0.5%/±1%
    - 交叉调整率:主路50%负载,辅路25%-100%负载时±8%
    - 瞬态恢复时间:25%负载阶跃变化时300-500µs
    - 纹波&噪声:20MHz带宽时70-150mVp-p(Vo1),100-150mVp-p(Vo2)
    通用特性
    - 隔离电压:
    - 输入-输出:3000VDC
    - 输出-输出:1500VDC
    - 绝缘电阻:输入-输出时≥1000MΩ
    - 隔离电容:输入-输出时≤1000pF
    - 工作温度范围:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃
    - 存储湿度范围:5%至95%RH(无凝结)
    - 开关频率:300kHz
    物理特性
    - 外壳材料:黑色阻燃耐热塑料(UL94 V-0)
    - 尺寸:27.40 × 9.50 × 12.00mm
    - 重量:5.4g(Typ.)
    - 冷却方式:自然空冷
    EMC 特性
    - 传导骚扰:CISPR32/EN55032 CLASS B
    - 辐射骚扰:CISPR32/EN55032 CLASS B
    - 静电放电:IEC/EN61000-4-2 Contact ±4kV perf. Criteria B
    - 辐射抗扰度:IEC/EN61000-4-3 10V/m perf. Criteria A
    - 脉冲群抗扰度:IEC/EN61000-4-4 ±2kV perf. Criteria B
    - 浪涌抗扰度:IEC/EN61000-4-5 line to line ±2kV perf. Criteria B
    - 传导骚扰抗扰度:IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A

    产品特点和优势


    - 超宽输入电压范围:URDS-3WR3系列具备18-75VDC的输入电压范围,适应多种供电需求。
    - 低功耗:在空载条件下,功耗低至0.2W,有助于提高能源效率。
    - 高隔离电压:隔离电压达到3000VDC,确保安全可靠的电力传输。
    - 全方位保护功能:包括输入欠压保护、输出短路和过流保护,确保系统稳定运行。
    - 优良的EMC特性:符合CISPR32/EN55032 CLASS B标准,具备优秀的电磁兼容性。

    应用案例和使用建议


    应用案例
    URDS-3WR3系列广泛应用于数据传输设备、通讯设备、分布式电源系统、混合模/数系统、远程控制系统等领域。例如,在通讯基站中,它能够提供稳定可靠的电源输出,确保设备正常运行。
    使用建议
    1. 在需要更高输出电流或更低纹波的情况下,可以通过加大输入输出外接电容Cin和Cout来进一步改善性能。
    2. 在选择外部电容时,建议使用容值不大于680µF/100V的电容,以保证系统稳定性和可靠性。
    3. 为了满足更严格的EMC要求,可以参考图3中的推荐电路进行设计。

    兼容性和支持


    URDS-3WR3系列DC/DC模块电源与大多数电子设备兼容,适合于多种应用场景。广州金升阳科技有限公司提供了详尽的技术文档和支持服务,包括产品出货包装信息、安装指南和技术支持热线。此外,公司还提供定制化服务,以满足不同客户的需求。

    常见问题与解决方案


    常见问题
    1. 电源无法启动
    - 解决办法:检查输入电压是否在正常范围内,确认连接正确且无虚焊。
    2. 输出电压不稳定
    - 解决办法:检查负载是否符合要求,尝试增大输入输出外接电容。
    3. 电源过热
    - 解决办法:确保散热良好,避免过载使用。

    总结和推荐


    URDS-3WR3系列DC/DC模块电源以其超宽输入电压范围、低功耗、高隔离电压和全面的保护功能,成为了通讯设备、数据传输设备和远程控制系统等应用的理想选择。该产品在各类应用场景中表现优异,能够有效提升系统的稳定性和可靠性。我们强烈推荐该产品给那些需要高效、可靠电源解决方案的专业人士和企业。

URD480512S-3WR3参数

参数
输出方式 -
输出总功率 3W
输出电流最大值 125mA
转换效率 78%
输入电压最小值 18V
类型 -
散热方式 自然空冷
开关频率 300KHz
输出电压组数 2
最大容性负载 330μF
输入电压最大值 75V
特性 -
输出电压 12V
长*宽*高 27.4mm*9.5mm*12mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

URD480512S-3WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URD480512S-3WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URD480512S-3WR3 URD480512S-3WR3数据手册

URD480512S-3WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.0032 ¥ 109.877
5+ $ 12.1555 ¥ 101.7265
10+ $ 11.805 ¥ 98.7934
25+ $ 11.4541 ¥ 95.8569
50+ $ 11.1268 ¥ 93.117
100+ $ 10.7992 ¥ 90.3754
250+ $ 10.4832 ¥ 87.7313
库存: 49
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 109.87
