URH2412LP-20WR3

产品分类: DC-DC模块
产品描述: 4700μF 4:1宽压输入灌封 280KHz 自然空冷 86% 20W 1.666A 12V 1 36V 9V DC DIP 51.5mm*26.5mm*12mm
供应商型号: SG-URH2412LP-20WR3
供应商: 期货订购
标准整包数: 1

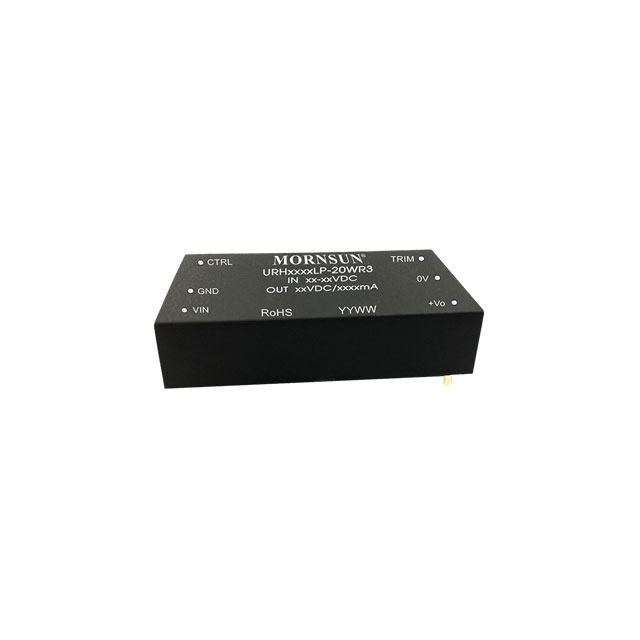

MORNSUN/广州金升阳科技 DC-DC模块 URH2412LP-20WR3

URH2412LP-20WR3概述

    DC/DC 电源模块 URHLP-20WR3 系列

    产品简介


    URHLP-20WR3 系列是广州金升阳科技有限公司推出的一款高性能 DC/DC 电源模块。该系列涵盖多种输出电压规格,具备20W的输出功率,能够提供高效率和可靠的电力转换解决方案。这款模块适用于工业控制、医疗设备以及任何需要高隔离度电源的应用场景。其主要功能包括高效能转换、宽输入电压范围、高隔离电压和多重保护机制,确保在不同环境下都能稳定运行。

    技术参数


    | 参数 | 值 |

    | 输出功率 | 20W |
    | 输入电压范围 | 4:1(9-36VDC 或 18-75VDC) |
    | 满载效率 | 高达89% |
    | 空载功耗 | 0.12W |
    | 工作温度 | -40°C to +85°C |
    | 隔离电压 | 5000VAC |
    | 患者漏电流 | < 5μA |
    | 认证 | EN62368-1, BS EN62368-1, EN60601-1 |
    | 爬电距离 | 8mm |
    | 电气间隙 | 8mm |

    产品特点和优势


    1. 超宽输入电压范围:支持9V至75VDC的输入电压,使得URHLP-20WR3系列可以适应各种不同的输入电压环境。
    2. 高效率:满载效率高达89%,显著降低了能量损失,提高了能源利用效率。
    3. 低空载功耗:空载时仅消耗0.12W的功率,大大减少了在待机模式下的能耗。
    4. 强绝缘性:输入对输出的5000VAC绝缘电压,加上8mm的爬电距离和电气间隙,确保了高安全性和可靠性。
    5. 多重保护功能:内置输入欠压保护、输出短路、过流、过压保护等功能,有效防止因异常情况引起的损害。
    6. EMC特性优异:满足CISPR32/EN55032 CLASS A标准,保证良好的电磁兼容性,适用于医疗及高隔离度需求的应用场景。

    应用案例和使用建议


    1. 医疗设备:URHLP-20WR3系列因其卓越的电气特性和高隔离度,非常适合应用于医疗设备中。例如,在病床监控系统中,这款电源模块可以为各种传感器和控制器提供稳定可靠的电源供应。
    2. 工业控制:在工业自动化控制系统中,URHLP-20WR3系列同样表现出色。通过提高系统的可靠性和稳定性,降低故障率,延长设备寿命。
    3. 建议使用:
    - 输入电容的选择:根据具体应用需求,可以选择更大容量的输入输出电容,以进一步降低纹波电压。
    - 散热设计:尽管该模块采用自然空冷方式,但在高温环境中仍需注意良好的散热设计,以保证正常工作。

    兼容性和支持


    1. 兼容性:URHLP-20WR3系列支持国际标准引脚方式,易于与其他电子元器件集成。此外,模块之间的互换性也较高,便于替换和升级。
    2. 技术支持:广州金升阳科技有限公司提供全方位的技术支持,包括产品选型、设计指导、应用开发和技术咨询等。公司还提供了详细的使用手册和应用笔记,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:启动电压不足导致无法正常启动
    - 解决方案:检查输入电压是否在规定范围内。对于24VDC输入,启动电压不应低于9V;对于48VDC输入,启动电压不应低于18V。
    2. 问题:纹波电压过大
    - 解决方案:增大输入输出电容值,例如增加100μF/50VDC的输入电容或270μF/16VDC的输出电容。
    3. 问题:电源模块过热
    - 解决方案:改善散热设计,确保模块周围有足够的通风空间。如果散热条件较差,考虑添加外部散热片或风扇。

    总结和推荐


    URHLP-20WR3系列以其卓越的性能、广泛的输入电压范围和强大的保护机制,在多个应用领域中展现出色的表现。无论是在医疗设备还是工业控制领域,都能提供稳定可靠的电源解决方案。我们强烈推荐该产品用于那些需要高可靠性和高稳定性的应用场合。对于需要进一步了解详细信息或定制服务的客户,广州金升阳科技有限公司提供了专业的技术支持和咨询服务。

URH2412LP-20WR3参数

参数
散热方式 自然空冷
开关频率 280KHz
输入电压最大值 36V
输出电压组数 1
输出电压 12V
输入电压最小值 9V
输出总功率 20W
输出电流最大值 1.666A
转换效率 86%
特性 4:1宽压输入灌封
类型 -
输出方式 DC
最大容性负载 4700μF
长*宽*高 51.5mm*26.5mm*12mm
通用封装 DIP
应用等级 工业级
包装方式 管装

URH2412LP-20WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

URH2412LP-20WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 DC-DC模块 MORNSUN/广州金升阳科技 URH2412LP-20WR3 URH2412LP-20WR3数据手册

URH2412LP-20WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
