B2409D-1WR3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-B2409D-1WR3
供应商: 云汉优选
标准整包数: 1

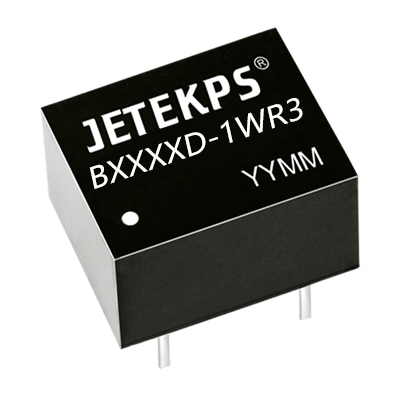

JETEKPS/广州健特电子 DC-DC模块 B2409D-1WR3

B2409D-1WR3概述

    DC-DC 模块电源 BD-1WR3 系列技术手册

    产品简介


    广州健特电子有限公司推出的 DC-DC 模块电源 BD-1WR3 系列,是一款体积小巧、功率密度高的单路输出电源转换器。此系列电源广泛应用于工业控制、通信设备、医疗仪器等领域,能够满足不同场合下的电力需求。它具有高效的能量转换能力和良好的温度稳定性,是各类设备电源管理的理想选择。

    技术参数


    以下是该系列电源的技术规格与性能参数:
    | 参数 | 描述 |

    | 输入电压 | 3.0-3.6V (B0303D-1WR3),4.5-5.5V (B0503D-1WR3),9V,12V,15V,24V |
    | 输出电压 | 3.3V (B0303D-1WR3),5V (B0503D-1WR3),9V,12V,15V,24V |
    | 额定功率 | 1W |
    | 静态电流 | ≦8mA (典型) |
    | 纹波噪声 | 50mVp-p (典型) |
    | 效率 | 80%-86% (典型) |
    | 绝缘电压 | 1500VDC |
    | 隔离电压 | 1500VDC |
    | 存储温度 | -55℃ 至 125℃ |
    | 工作温度 | -40℃ 至 85℃ |
    | 热插拔 | 不支持 |
    | 工作外壳温升| 15-25℃ |

    产品特点和优势


    产品特点:
    - 体积小、功率密度高:适合狭小空间安装,便于集成。
    - 效率高,输出纹波噪声低:确保输出电压稳定可靠。
    - 长时间短路保护且自恢复:提升系统稳定性和可靠性。
    - 温度特性好:能够在极端环境下正常工作。
    - 高可靠性:平均无故障时间 (MTTF) ≥350 万小时。
    - 国际标准 DIP 封装:节省 PCB 安装空间。
    产品优势:
    - 高效的能量转换能力使其成为各类设备电源管理的理想选择。
    - 出色的温度稳定性使其适用于各种恶劣环境。
    - 通过长时短路保护和自恢复功能,进一步提升了系统的稳定性和可靠性。
    - 高的 MTTF 保障了产品的长期可靠运行。

    应用案例和使用建议


    应用案例:
    - 工业控制:用于各类传感器、驱动器、继电器等的供电。
    - 通信设备:适合作为通信设备内部电源。
    - 医疗仪器:用于医疗成像设备、诊断仪器等的稳定电源供给。
    使用建议:
    - 在应用中尽量避免空载使用。当负载功耗小于模块输出额定功率的 10%,应选择外接假负载或使用额定功率较小的模块。
    - 输出外接电容的选择需谨慎,不宜过大。过大的电容会导致模块启动不良或过流。
    - 对于对纹波噪声要求较高的场合,应外接 LC 滤波电路以减少纹波并避免模块损坏。

    兼容性和支持


    该系列 DC-DC 模块电源采用国际标准 DIP 封装,可与其他标准 DIP 封装的元器件兼容。广州健特电子有限公司提供全面的技术支持和服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题一:模块启动时出现过流或启动不良
    解决方案:适当调整输出端外接电容的容值,参照提供的电容选择表格进行选择。
    问题二:模块工作时温度过高
    解决方案:检查散热措施是否到位,确保良好的自然风冷效果。
    问题三:输出电压不稳定
    解决方案:检查负载调节率和纹波噪声设置,如有需要外接 LC 滤波电路以减小纹波。

    总结和推荐


    总体来看,DC-DC 模块电源 BD-1WR3 系列以其高效、稳定和可靠的性能,在工业控制、通信设备、医疗仪器等领域展现出强大的竞争力。其卓越的电气特性、紧凑的设计以及高可靠性,使得它成为众多应用场合的首选。我们强烈推荐这款电源模块,无论是对于新项目的开发还是已有系统的升级,它都能带来令人满意的表现。

B2409D-1WR3参数

参数
特性 -
输出方式 -
输入电压最小值 -
转换效率 -
输入电压最大值 -
散热方式 -
输出电压组数 -
类型 -
输出总功率 -
最大容性负载 -
开关频率 -
输出电流最大值 -
输出电压 -
