F2405S-2WR3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-F2405S-2WR3
供应商: 云汉优选
标准整包数: 1

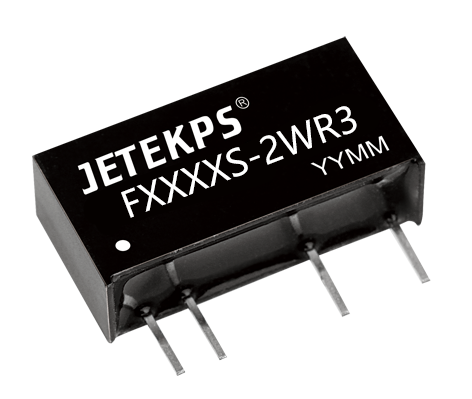

JETEKPS/广州健特电子 DC-DC模块 F2405S-2WR3

F2405S-2WR3概述

    DC-DC 模块电源技术手册

    一、产品简介


    广州健特电子有限公司推出的DC-DC模块电源——FS-2WR3系列,是一款高效稳定的电源转换模块,适用于多种电子设备和系统中。该系列属于隔离非稳压单路输出类型,提供2W功率,采用SIP封装。其广泛应用于工业自动化、医疗设备、通信设备等领域,为各类电子系统提供可靠且高效的电源解决方案。

    二、技术参数


    以下是FS-2WR3系列的主要技术参数:
    - 输入电压:4.5-5.5V、10.8-13.2V、13.5-16.5V、21.6-26.4V
    - 额定输出电压:3.3V、5V、7.2V、9V、12V、15V、24V
    - 典型效率:80%-90%
    - 输出功率:0.2W - 2W
    - 最大纹波&噪声:100mVp-p
    - 工作温度范围:-40℃~+85℃
    - 绝缘电压:3000VDC(可选4000VDC)
    - 绝缘电阻:1000MΩ @ 500VDC
    - 热插拔:不支持
    - 输出短路保护:持续短路保护且自恢复
    - 温度漂移系数:±0.03%/℃
    - MTTF:≥350万小时

    三、产品特点和优势


    FS-2WR3系列具有以下显著特点和优势:
    - 高功率密度:小体积设计,SIP封装,节省PCB安装空间。
    - 高效率和低纹波:典型效率可达90%,输出纹波噪声低至100mVp-p。
    - 优秀的热稳定性:长时间短路保护且自恢复,适合在高温环境下使用。
    - 良好的电气特性:静态电流小,空载功耗低。
    - 可靠性高:使用寿命长,MTTF≥350万小时。
    - 符合RoHS标准:环保材料,符合国际标准。

    四、应用案例和使用建议


    FS-2WR3系列广泛应用于各类需要高效电源转换的场合,如工业自动化控制、医疗器械、通信设备等。以下是一些实际应用中的使用建议:
    - 推荐应用电路:
    - 输入电压为5VDC时,外接电容C1=10uF,输出电压3.3V/5V时,外接电容C2=10uF。
    - 输入电压为12VDC时,外接电容C1=4.7uF,输出电压7.2V/9V时,外接电容C2=4.7uF。
    - 输入电压为15VDC时,外接电容C1=2.2uF,输出电压12V/15V时,外接电容C2=2.2uF。
    - 输入电压为24VDC时,外接电容C1=1uF,输出电压24V时,外接电容C2=1uF。
    - 注意事项:
    - 避免空载使用:当负载功耗低于模块输出额定功率的10%,建议在输出端外接假负载或选择功率较小的模块。
    - 选择合适的输出电容:电容容值不宜过大,以免引起模块启动不良或过流。
    - 对于高纹波噪声需求的应用场合,应外接LC滤波电路以减少相互干扰。

    五、兼容性和支持


    FS-2WR3系列采用SIP封装,兼容多种标准插槽和电路板布局。广州健特电子有限公司提供了详尽的技术支持和售后服务,确保客户在使用过程中得到充分的支持。

    六、常见问题与解决方案


    1. 问题:模块启动时出现过流现象
    - 解决方案:检查外接电容值是否过大,重新选择合适容量的电容。

    2. 问题:输出纹波较大
    - 解决方案:外接LC滤波电路,确保LC滤波器的谐振频率远小于模块的开关频率。

    3. 问题:温度过高导致保护
    - 解决方案:确保模块周围有足够的散热空间,避免高温环境下的直接接触。

    七、总结和推荐


    FS-2WR3系列DC-DC模块电源凭借其高效率、优良的热稳定性和出色的可靠性,成为众多应用场合的理想选择。其紧凑的设计和广泛的适用性使其在市场上具备较强的竞争力。推荐所有需要高效、稳定电源转换的用户选用此系列产品。
    广州健特电子有限公司
    地址:广州经济技术开发区蓝玉四街广州科技园4栋2-6楼
    电话:+86-20-32029926
    传真:+86-20-32029929
    网址:[www.jetekcn.com](http://www.jetekcn.com)

F2405S-2WR3参数

参数
输出电压组数 -
类型 -
散热方式 -
输出方式 -
特性 -
转换效率 -
输出电流最大值 -
最大容性负载 -
输入电压最大值 -
开关频率 -
输入电压最小值 -
输出总功率 -
输出电压 -

F2405S-2WR3厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

F2405S-2WR3数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 F2405S-2WR3 F2405S-2WR3数据手册

F2405S-2WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.24
50+ ¥ 9.536
100+ ¥ 8.896
500+ ¥ 8.448
1000+ ¥ 8.192
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 10.24
