IB1212S-2WR3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-IB1212S-2WR3
供应商: 云汉优选
标准整包数: 1

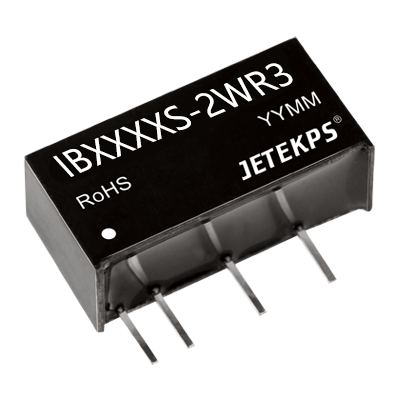

JETEKPS/广州健特电子 DC-DC模块 IB1212S-2WR3

IB1212S-2WR3概述

    DC-DC 模块电源 IBS-2W 系列技术手册

    产品简介


    广州健特电子有限公司生产的 DC-DC 模块电源 IBS-2W 系列属于隔离稳压 2W 单路输出模块电源。此系列产品以其体积小、功率密度高而闻名,特别适用于各种紧凑型电子设备。IBS-2W 系列广泛应用于通信设备、医疗仪器、工业控制系统等领域,能够有效满足在狭小空间内的高效电源转换需求。

    技术参数


    以下是 IBS-2W 系列的技术规格和性能参数:
    | 项目 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压 | - | 4.75 | 5.25 | 15 | V |
    | 额定输出电压 | - | 5 | - | 24 | V |
    | 额定输出电流 | - | 83 | - | 400 | mA |
    | 典型效率 | - | 65 | - | 75 | % |
    | 开关频率 | 额定输入电压 | - | 100 | - | KHz |
    | 纹波&噪声 | 带宽 20MHz | 30 | 70 | - | mVp-p |
    | 绝缘电压 | 测试时间 1分钟,漏电流小于 1mA | - | 1500 | - | VDC |
    | 存储湿度 | - | 5 | - | 95 | % |
    | 工作温度 | - | -40 | - | 85 | ℃ |
    | 储存温度 | - | -55 | - | 125 | ℃ |
    | MTTF(平均无故障时间)| - | - | ≥350 | - | 万小时 |

    产品特点和优势


    IBS-2W 系列 DC-DC 模块电源具有如下显著特点和优势:
    - 高效能输出,典型效率高达 75%。
    - 优秀的热稳定性和温度特性。
    - 工作温度范围广,从-40℃到+85℃,适应多种恶劣环境。
    - 高隔离电压,最高可达 1500VDC,确保安全可靠。
    - 高可靠性设计,MTTF 达到 350 万小时以上。
    - 采用国际标准 SIP 封装,安装方便且节省 PCB 空间。
    - 100%满载老化测试,保证产品质量。

    应用案例和使用建议


    IBS-2W 系列在各类电子产品中有广泛应用,例如通信设备中的电源管理模块、医疗仪器中的电源供应部分等。使用建议如下:
    - 尽量避免空载使用,当负载功耗小于模块输出额定功率的 10% 时,建议在输出端外接假负载。
    - 输出外接电容 C2 容值不宜过大,建议按照模块额定功率的 5-10% 计算。
    - 对于纹波噪声要求较高的场合,建议外接 LC 滤波电路。

    兼容性和支持


    该系列电源支持标准 SIP 封装,与市场上大部分电路板兼容。广州健特电子有限公司提供全方位技术支持,包括售前咨询和售后维护,确保用户得到最佳的使用体验。

    常见问题与解决方案


    - 问题:模块启动时出现过流现象。
    - 解决办法:检查并调整外接电容值,参照附录中的推荐电容表选择合适的电容。

    - 问题:模块输出纹波过大。
    - 解决办法:在外接电容基础上添加 LC 滤波电路,以降低纹波噪音。

    总结和推荐


    IBS-2W 系列 DC-DC 模块电源凭借其出色的性能和可靠性,在众多应用场合中表现出色。尤其适合在小型化和高性能要求的产品中使用。鉴于其广泛的适用性和优异的性能表现,我们强烈推荐该系列产品用于电源管理模块的设计与集成。广州健特电子有限公司的专业团队将为您的选择提供强有力的保障和支持。

IB1212S-2WR3参数

参数
散热方式 -
输出方式 -
输出电压组数 -
转换效率 -
输出电流最大值 -
开关频率 -
输出总功率 -
输入电压最大值 -
输出电压 -
输入电压最小值 -
类型 -
最大容性负载 -
特性 -

IB1212S-2WR3厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

IB1212S-2WR3数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 IB1212S-2WR3 IB1212S-2WR3数据手册
