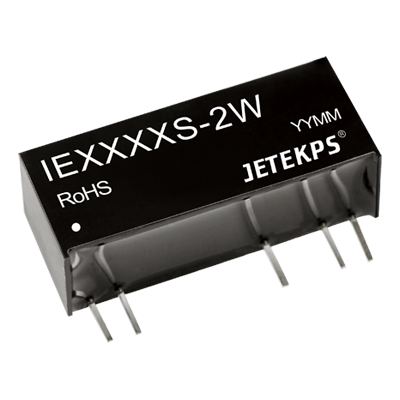

IE1215S-2W

产品分类: DC-DC模块
产品描述: ±67mA ±15V 12V
供应商型号: SG-IE1215S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IE1215S-2W

IE1215S-2W概述

    DC-DC 模块电源:技术手册解析

    产品简介


    DC-DC 模块电源是一款高效能、体积小巧的正负双路输出电源转换器。该模块广泛应用于通信设备、工业控制、医疗设备及各类便携式电子产品中。它能够提供稳定的电压输出,保证电子系统的正常运行。

    技术参数


    - 输入电压范围:4.75V 至 5.25V、11.4V 至 12.6V、22.8V 至 25.2V
    - 额定输出电压:±5V、±9V、±12V、±15V
    - 典型效率:62% 至 68%
    - 输出功率:0.2W 至 2W
    - 纹波与噪声:最大 50mVp-p(带宽 20MHz)
    - 绝缘电压:3000VDC(可选 4000VDC)
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-55℃ 至 +125℃
    - 封装形式:国际标准 SIP 封装
    - 绝缘电阻:最小 1000MΩ

    产品特点和优势


    - 体积小、功率密度高:适合空间受限的应用环境。
    - 效率高,输出纹波噪声低:减少电力损耗,提升系统稳定性。
    - 热稳定性能好,温度特性好:适应广泛的环境温度变化。
    - 高可靠性:MTTF ≥ 350 万小时。
    - 高隔离电压:可选 4000VDC,适用于需要高电气隔离的应用。
    - 符合 RoHS 标准:环保无害。

    应用案例和使用建议


    - 通信设备:模块电源用于各种通信设备,提供稳定的电源输出,提高通信质量和稳定性。
    - 工业控制:适用于工业控制系统中的传感器、控制器等组件,确保长时间稳定工作。
    - 医疗设备:为医疗设备提供可靠的电源供应,减少故障风险。
    - 建议使用:为了防止模块启动时出现过流现象,应合理选择外接电容值(参考手册中的电容外接表)。对于对纹波噪声要求高的场合,应使用 LC 滤波电路。

    兼容性和支持


    - 兼容性:该模块电源与多种电子设备兼容,支持 SIP 封装标准。
    - 厂商支持:广州健特电子有限公司提供详尽的技术支持和售后服务,确保用户得到及时有效的帮助。

    常见问题与解决方案


    - Q: 模块启动时发生过流怎么办?
    - A: 应合理选择外接电容值,确保启动时不过流。
    - Q: 如何提高纹波噪声抑制效果?
    - A: 使用 LC 滤波电路,将谐振频率设置在 DC/DC 模块开关频率以下。
    - Q: 如何正确安装模块电源?
    - A: 模块引脚耐焊接温度不超过 300°C,焊点距离外壳至少 1.5mm。

    总结和推荐


    这款 DC-DC 模块电源凭借其高效率、高可靠性和良好的热稳定性能,在众多应用场景中表现出色。它的高隔离电压特性使其特别适用于需要高电气隔离的应用场合。总体来说,该产品是一款值得信赖的选择。如果您需要一款高性能、高稳定性的 DC-DC 模块电源,强烈推荐使用此产品。

IE1215S-2W参数

参数
最大容性负载 -
开关频率 -
输入电压最大值 -
输出电压 ±15V
输出方式 -
输出电压组数 -
转换效率 -
输出电流最大值 ±67mA
散热方式 -
特性 -
类型 -
输入电压最小值 12V
输出总功率 -

IE1215S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

IE1215S-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 IE1215S-2W IE1215S-2W数据手册

IE1215S-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20
50+ ¥ 18.625
100+ ¥ 17.375
500+ ¥ 16.5
1000+ ¥ 16
库存: 1000
起订量: 1 增量: 7
交货地:
最小起订量为:1
合计: ¥ 20
直接购买
加入购物车
