IE1205S-2W

产品分类: DC-DC模块
产品描述: 2200uF 64% ±200mA ±5V 12V SIP-5
供应商型号: SG-IE1205S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IE1205S-2W

IE1205S-2W概述

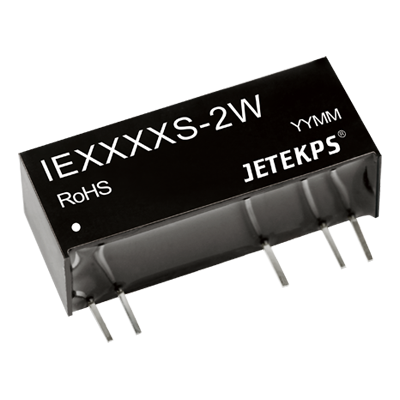

    # 隔离稳压2W正负双路输出电源模块

    产品简介


    广州健特电子有限公司生产的IES-2W系列隔离稳压2W正负双路输出电源模块是一种高效、可靠的小型电源转换装置。这类电源模块适用于各种电子设备的电源供给,特别是需要高稳定性和低噪声输出的应用场景。通过紧凑的设计和高功率密度,它们在狭小的空间内提供了强大的电力支持。
    产品型号列表
    | 型号 | 额定输入电压 (V) | 额定输出电压 (V) | 额定输出电流 (mA) | 典型效率 (%) | 最大容性负载 (uF) |
    | :: | :: | :: | :: | :: | :: |
    | IE0505S-2W | 5 | ±5 | ±200 | 62 | 2200 |
    | IE0509S-2W | 5 | ±9 | ±111 | 63 | 1000 |
    | IE0512S-2W | 5 | ±12 | ±83 | 68 | 1000 |
    | IE0515S-2W | 5 | ±15 | ±67 | 68 | 1000 |
    | IE1205S-2W | 12 | ±5 | ±200 | 64 | 2200 |
    | IE1209S-2W | 12 | ±9 | ±111 | 66 | 1000 |
    | IE1212S-2W | 12 | ±12 | ±83 | 68 | 1000 |
    | IE1215S-2W | 12 | ±15 | ±67 | 68 | 1000 |
    | IE2405S-2W | 24 | ±5 | ±200 | 70 | 2200 |
    | IE2409S-2W | 24 | ±9 | ±111 | 66 | 1000 |
    | IE2412S-2W | 24 | ±12 | ±83 | 67 | 1000 |
    | IE2415S-2W | 24 | ±15 | ±67 | 66 | 1000 |
    主要特点
    - 高效且输出纹波噪声低
    - 额定范围内稳定的电压输出
    - 长时间短路保护功能
    - 环境适应能力强,适合宽温度范围的工作环境(-40°C ~ 85°C)
    - 电气隔离度高,支持高达3000VDC的隔离电压
    - 稳定可靠,具有长寿命(MTTF ≥ 350万小时)

    技术参数


    - 输出功率:0.2W 至 2W
    - 线性电压调节率:±0.5%
    - 负载调节率:±2%
    - 输出电压精度:±3%
    - 纹波 & 噪声:30mVp-p 至 60mVp-p(带宽 20MHz)
    - 开关频率:100 KHz(额定输入电压)
    - 输入滤波器:电容滤波
    - 绝缘电阻:1000 MΩ(测试条件:500VDC)
    - 绝缘电压:3000 VDC(测试时间:1分钟,漏电流小于1mA)

    产品特点和优势


    1. 高效节能:高效率和低静态电流设计,减少了能量损耗,提高了系统的整体能效。
    2. 稳定性强:在额定工作条件下,确保输出电压稳定且输出纹波噪声低,保障了设备运行的可靠性。
    3. 宽温适用:能够在极端环境下正常工作,扩大了产品的应用场景,提高了市场竞争力。
    4. 安全可靠:具备长时间短路保护机制和高绝缘等级,有效防止因短路或电气故障导致的安全隐患。
    5. 环保设计:满足RoHS指令要求,符合环保标准。

    应用案例和使用建议


    应用案例
    - 通信设备:适用于路由器、交换机等网络设备的电源转换,提供稳定可靠的电力支持。
    - 工业控制:在工业自动化控制系统中,用于驱动传感器、执行器和其他小型控制单元。
    - 医疗设备:为便携式医疗仪器提供稳定的电源供给,确保设备的可靠运行。
    - 汽车电子:可用于汽车电子系统的电源管理,提高系统稳定性和安全性。
    使用建议
    - 负载管理:尽量避免空载使用,当负载功耗小于模块输出额定功率的10%,建议在外接负载或选择额定功率较小的模块。
    - 外接电容选择:合理选择外接电容,以避免模块启动时出现过流或启动不良现象。应参考技术手册中提供的电容外接表进行选择。
    - 纹波抑制:对于对纹波噪声要求高的应用场合,应在输出端外接LC滤波电路,以减少纹波干扰。

    兼容性和支持


    这些电源模块符合国际标准SIP封装,易于安装于PCB板上,节省空间。公司提供了详尽的技术支持和售后服务,确保用户能够充分利用产品性能。

    常见问题与解决方案


    常见问题
    1. 模块启动时过流或启动不良
    - 解决方案:检查外接电容的选择是否符合要求,必要时更换合适的电容。

    2. 纹波噪声较大
    - 解决方案:在输出端加装LC滤波电路,确保滤波器的谐振频率低于DC/DC模块的开关频率。
    3. 负载电流超出额定值
    - 解决方案:重新评估系统负载需求,选择更大额定功率的模块或调整系统设计,避免负载电流长期超过模块的额定值。

    总结和推荐


    综上所述,广州健特电子有限公司的IES-2W系列隔离稳压2W正负双路输出电源模块是一款高性能、高可靠性的电源转换装置,广泛应用于多种电子设备中。其高效、稳定的特点使其在市场上具有较强的竞争力。如果您正在寻找一款高性价比、适用于多种应用场合的电源模块,该系列产品无疑是一个不错的选择。建议用户根据实际应用场景的需求,仔细选择适合的型号,并遵循使用建议以充分发挥其性能。

IE1205S-2W参数

参数
最大容性负载 2200uF
输入电压最大值 -
输出电压 ±5V
开关频率 -
输出电流最大值 ±200mA
类型 -
输入电压最小值 12V
散热方式 -
输出总功率 -
输出方式 -
输出电压组数 -
特性 -
转换效率 64%
通用封装 SIP-5

IE1205S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。
