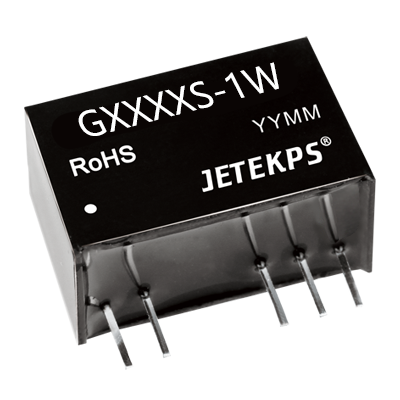

G0509S-1W

产品分类: DC-DC模块
产品描述: 1000uF 76% ±56mA ±9V 5V SIP-5
供应商型号: SG-G0509S-1W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 G0509S-1W

G0509S-1W概述

    # 电子元器件技术手册 —— GS-1W系列 1W SIP封装DC-DC模块电源

    产品简介


    广州健特电子有限公司推出的GS-1W系列是一款专为高集成度和小型化应用设计的隔离非稳压1W正负双路输出DC-DC模块电源。该系列电源采用SIP封装,具有高效率、低功耗、长寿命等特点,适用于各种工业控制、通信设备以及医疗仪器等领域。

    技术参数


    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    | : | : | : | : | : | : |
    | 额定输入电压 (V) 4.5 5.5 | V |
    | 输出电压 (V) | ±5, ±9, ±12, ±15, ±24 | V |
    | 输出电流 (mA) 100 mA |
    | 最大容性负载 (uF) | 1000 | uF |
    | 额定输出功率 (W) 0.1 | 1 W |
    | 典型效率 (%) 68 | 78 | % |
    | 工作温度范围 -40 85 | ℃ |
    | 存储温度范围 -55 125 | ℃ |
    | 绝缘电压 (VDC) | 6000 | VDC |
    | MTTF (小时) | ≥350万 | 小时 |

    产品特点和优势


    1. 体积小、功率密度高:SIP封装使得产品易于安装,节省PCB空间。
    2. 高效率:典型效率可达78%,低输出纹波和噪声,确保稳定的输出电压。
    3. 空载功耗低:静态电流小,减少不必要的能耗。
    4. 长时间短路保护且自恢复:具备可靠的短路保护机制,提高系统稳定性。
    5. 良好的热稳定性能:适应较宽的工作温度范围,提升可靠性。
    6. 环保设计:符合RoHS指令,符合国际环保标准。
    7. 长寿命:高MTTF值保证了产品的长期可靠运行。

    应用案例和使用建议


    应用案例
    GS-1W系列广泛应用于工业控制、通信设备、医疗仪器等领域。例如,在通信设备中,该系列电源可以作为设备内部各个模块的独立供电单元,提供稳定的电源供应。
    使用建议
    1. 避免空载使用:当负载功耗低于模块输出额定功率的10%时,建议在输出端外接假负载或选择额定功率较小的模块,以防止过流现象发生。
    2. 选择合适电容:根据输入和输出电压选择合适的外接电容值,防止启动时过流或启动不良。
    3. 增加滤波电路:对于纹波噪声要求高的场合,建议增加LC滤波电路,以减少纹波噪声,防止干扰。

    兼容性和支持


    该系列产品与多种电子元器件和设备兼容,可直接安装在PCB上使用。广州健特电子有限公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. Q:如何选择合适的外接电容?
    A:根据输入电压和输出电压选择相应的电容值,参考产品手册中的建议进行选择。

    2. Q:模块启动时出现过流现象怎么办?
    A:检查外接电容值是否符合建议值,必要时调整电容值,或外接假负载。

    总结和推荐


    总体而言,GS-1W系列 1W SIP封装DC-DC模块电源凭借其高效率、低功耗、宽工作温度范围以及优良的可靠性,成为众多应用领域的理想选择。推荐用户根据实际需求选择合适的型号,并遵循使用建议进行操作,以充分发挥其性能优势。

G0509S-1W参数

参数
输出电压 ±9V
输出总功率 -
输出方式 -
输入电压最大值 -
输入电压最小值 5V
类型 -
输出电压组数 -
开关频率 -
特性 -
最大容性负载 1000uF
散热方式 -
输出电流最大值 ±56mA
转换效率 76%
通用封装 SIP-5

G0509S-1W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

G0509S-1W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 G0509S-1W G0509S-1W数据手册

G0509S-1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.08
50+ ¥ 13.112
100+ ¥ 12.232
500+ ¥ 11.616
1000+ ¥ 11.264
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 14.08
