H1212S-2W

产品分类: DC-DC模块
产品描述: 2200uF 75% 167mA 12V 12V SIP-4
供应商型号: SG-H1212S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 H1212S-2W

H1212S-2W概述

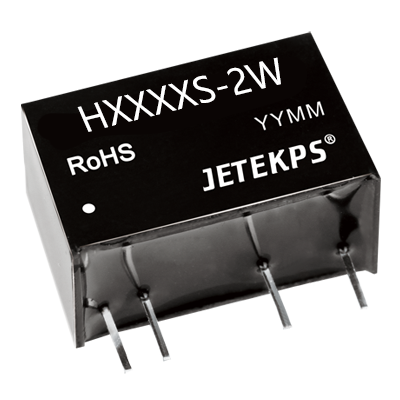

    DC-DC 模块电源 HS-2W 系列 2W SIP 封装

    产品简介


    DC-DC 模块电源 HS-2W 系列是广州健特电子有限公司推出的一款高性能电源转换器。它采用了紧凑的 SIP 封装设计,广泛适用于各种电子设备,尤其是对空间有严格限制的应用场景。该系列提供多种电压输出选项,包括 3.3V、5V、9V、12V 和 15V,适用于多种工业控制、通信设备、医疗设备以及其他需要高效电源管理的领域。

    技术参数


    | 参数名称 | 条件 | 最小 | 典型 | 最大 | 单位 |
    | : | : | :-: | :-: | :-: | :-: |
    | 输入电压 | 额定 | 4.5 | - | 26.4 | V |
    | 输出电压 | - | 3.3 | - | 15 | V |
    | 输出功率 | - | 0.2 | - | 2 | W |
    | 输出电流 | - | - | 133 | 666 | mA |
    | 静态电流 | 标称输入下,负载为 0 | ≤20 | - | ≤10 | mA |
    | 效率 | - | 70 | - | 82 | % |
    | 纹波噪声 | 带宽 20MHz | 100 | - | 150 | mVp-p |
    | 开关频率 | 额定输入电压 | - | 60 | - | KHz |

    产品特点和优势


    1. 体积小、功率密度高:紧凑的 SIP 封装设计,适合紧凑布局的需求。
    2. 高效率、低输出纹波:典型效率高达 82%,输出纹波噪声仅为 100mVp-p。
    3. 低静态电流:空载时静态电流小于 20mA,有助于延长设备待机时间。
    4. 高可靠性:长寿命设计,MTTF≥350 万小时。
    5. 宽工作温度范围:-40℃ 至 +85℃,适合严苛环境。
    6. 强绝缘性能:隔离电压可达 6000VDC。
    7. 环保设计:符合 RoHS 指令,无铅环保。

    应用案例和使用建议


    典型应用:这些模块电源常用于工业控制设备、通信系统、仪器仪表、医疗设备等。例如,在医疗设备中,它们能够为传感器提供稳定的电源。
    使用建议:
    - 尽量避免空载运行,建议在输出端连接假负载以保证稳定性。
    - 输出电容不宜过大,以防止启动时出现过流现象。具体值需参照手册中的电容外接表。
    - 对于对纹波噪声要求高的应用,可以添加 LC 滤波电路。

    兼容性和支持


    这些模块电源具有良好的兼容性,可与市面上主流的电子元器件搭配使用。广州健特电子有限公司提供全面的技术支持,包括安装指导、故障排查等服务,确保客户能够顺利使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 启动时过流 | 适当减小输出电容值,或按照手册推荐值选择合适的电容。 |
    | 温度过高 | 检查散热措施是否足够,必要时加装散热片。 |
    | 输出纹波较大 | 添加外部 LC 滤波电路,滤除高频噪声。 |

    总结和推荐


    综上所述,DC-DC 模块电源 HS-2W 系列凭借其高效率、高可靠性以及宽工作温度范围等特性,成为许多应用场景中的理想选择。其小体积、大功率密度的特点也使其在空间受限的设计中脱颖而出。我们强烈推荐这款产品给寻求高性能电源转换解决方案的工程师和技术人员。广州健特电子有限公司的专业技术支持将为您的项目带来更多的便利。

H1212S-2W参数

参数
输入电压最小值 12V
输入电压最大值 -
转换效率 75%
输出总功率 -
散热方式 -
输出电压 12V
特性 -
最大容性负载 2200uF
输出电压组数 -
输出电流最大值 167mA
类型 -
输出方式 -
开关频率 -
通用封装 SIP-4
