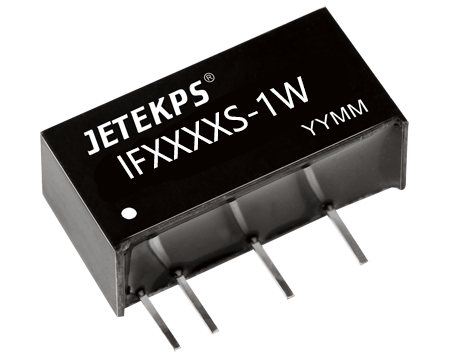

IF0515S-1W

产品分类: DC-DC模块
产品描述: 1000uF 73% 67mA 15V 5V SIP-4
供应商型号: SG-IF0515S-1W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IF0515S-1W

IF0515S-1W概述

    # 广州健特电子有限公司 DC-DC 模块电源 IFS-1W 系列技术手册

    产品简介


    广州健特电子有限公司推出的IFS-1W系列DC-DC模块电源是专为高可靠性要求的设计者提供的一款高效能转换装置。这一系列的产品主要应用于单路输出的DC-DC转换,具有隔离稳压的特点。该系列电源通过SIP封装,能够有效节省PCB安装空间,并且适用于广泛的工业控制、通信系统等领域。

    技术参数


    以下是IFS-1W系列电源的技术规格与性能参数:
    输入特性
    - 额定输入电压: 5VDC / 12VDC / 15VDC / 24VDC
    - 输入电压范围:
    - IF0505S-1W: 4.75-5.25VDC
    - IF0509S-1W: 8.25-9.75VDC
    - IF0512S-1W: 11.4-13.6VDC
    - IF0515S-1W: 14.25-15.75VDC
    - IF0524S-1W: 22.8-25.2VDC
    - IF1205S-1W: 11.4-12.6VDC
    - IF1209S-1W: 8.25-9.75VDC
    - IF1212S-1W: 11.4-13.6VDC
    - IF1215S-1W: 14.25-15.75VDC
    - IF1224S-1W: 22.8-25.2VDC
    - IF1505S-1W: 14.25-15.75VDC
    - IF1509S-1W: 8.25-9.75VDC
    - IF1512S-1W: 11.4-13.6VDC
    - IF1515S-1W: 14.25-15.75VDC
    - IF1524S-1W: 22.8-25.2VDC
    - IF2405S-1W: 22.8-25.2VDC
    - IF2409S-1W: 8.25-9.75VDC
    - IF2412S-1W: 11.4-13.6VDC
    - IF2415S-1W: 14.25-15.75VDC
    输出特性
    - 额定输出电压: 5VDC / 9VDC / 12VDC / 15VDC / 24VDC
    - 典型效率: 60%-72%
    - 输出功率: 1W
    绝缘特性
    - 隔离电压: 3000VDC(4000VDC 可选)
    - 绝缘电阻: 1000 MΩ
    - 绝缘电压测试时间: 1分钟,漏电流小于1mA
    工作环境
    - 工作温度范围: -40℃至+85℃
    - 存储湿度: 5%至95%
    - 存储温度: -55℃至125℃
    - 引脚耐焊接温度: 300℃,焊点距离外壳1.5毫米,操作10秒
    - 工作时外壳温升: 15-25℃

    产品特点和优势


    IFS-1W系列DC-DC模块电源的主要特点是体积小、功率密度高,且具有高效率和低输出纹波噪声。此外,它的热稳定性好,可靠性高(MTTF≥350万小时),并拥有国际标准SIP封装,节省了宝贵的PCB安装空间。这些特点使其成为多种高可靠性要求的应用的理想选择。

    应用案例和使用建议


    应用案例
    IFS-1W系列广泛应用于各种需要隔离稳压DC-DC转换的场合,例如工业控制系统、通信系统及医疗器械等。
    使用建议
    1. 避免空载使用:在负载功耗低于模块输出额定功率的10%时,建议在输出端连接假负载,以确保正常运行。
    2. 合理选择外接电容:根据不同的输入电压和输出电压选择合适的外接电容,以避免启动时过流或启动不良。
    3. 使用LC滤波电路:对于对纹波噪声要求高的场合,建议使用LC滤波电路,以减少输出纹波并保护模块。

    兼容性和支持


    IFS-1W系列具有良好的兼容性,易于与其他电子元件或设备集成。广州健特电子有限公司提供全面的技术支持,包括详细的用户手册和技术咨询,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    问题1:如何正确处理输出短路保护?
    解答:IFS-1W系列支持输出短路保护,但短路时间不得超过1秒,否则会导致模块损坏。如果需要长时间短路保护,可联系制造商定制。
    问题2:在不同负载情况下如何保持稳定的输出?
    解答:通过选择适当的外接电容和LC滤波电路,可以在不同负载情况下保持稳定的输出。

    总结和推荐


    广州健特电子有限公司的IFS-1W系列DC-DC模块电源凭借其卓越的性能和广泛的应用范围,已成为市场上备受推崇的产品之一。其高效率、可靠性和节省空间的特点使其在众多应用场景中表现出色。我们强烈推荐这款电源用于需要高可靠性DC-DC转换的场合。

IF0515S-1W参数

参数
输入电压最小值 5V
输出总功率 -
最大容性负载 1000uF
特性 -
输入电压最大值 -
输出电压 15V
转换效率 73%
类型 -
开关频率 -
散热方式 -
输出电压组数 -
输出电流最大值 67mA
输出方式 -
通用封装 SIP-4

IF0515S-1W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

IF0515S-1W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 IF0515S-1W IF0515S-1W数据手册

IF0515S-1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.4
50+ ¥ 9.685
100+ ¥ 9.035
500+ ¥ 8.58
1000+ ¥ 8.32
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 10.4
