B2409LS-1WR2

产品分类: DC-DC模块
产品描述:
供应商型号: SG-B2409LS-1WR2
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 B2409LS-1WR2

B2409LS-1WR2概述


    产品简介

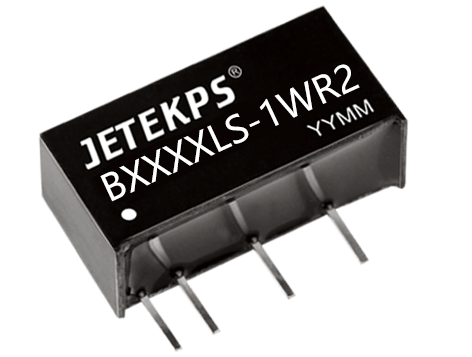

    BLS-1WR2 系列 1W SIP 封装 DC-DC 模块电源 是由广州健特电子有限公司研发的一款隔离非稳压单路输出 DC-DC 转换器。它主要应用于需要高效、稳定电源转换的场合,如工业自动化控制、通信设备、医疗器械等领域。产品采用了国际标准 SIP 封装,具备高效率、低纹波噪声和长寿命等特性。

    技术参数


    | 项目 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 2.5 | - | 26.4 | VDC |
    | 输出电压范围 | 3.0 | - | 24.0 | VDC |
    | 额定输出功率 | - | 1 | - | W |
    | 典型效率 | - | 82-89 | - | % |
    | 绝缘电压 | - | 1500 | - | VDC |
    | 存储温度 | -40 | - | 125 | ℃ |
    | 工作温度 | -40 | - | 85 | ℃ |
    | 静态电流 | 8 | - | 12 | mA |
    | MTTF | - | 350 | - | 万小时 |

    产品特点和优势


    - 体积小,功率密度高:SIP 封装设计,占用 PCB 面积小,适合紧凑空间的应用。
    - 高效率和低纹波噪声:典型效率可达 82-89%,输出纹波噪声低至 50mVp-p,适用于对电源质量要求高的设备。
    - 长时间短路保护且自恢复:内置短路保护机制,确保系统稳定运行。
    - 优良的热稳定性和温度特性:能够在 -40℃ 至 +85℃ 的工作温度范围内保持良好的性能。
    - 可靠的机械强度:通过 300°C 焊接测试,确保在高温焊接过程中不会损坏。
    - 国际标准封装:SIP 封装符合国际标准,便于安装和集成。

    应用案例和使用建议


    应用案例:该系列电源广泛应用于各种工业设备中,例如PLC控制系统、传感器节点、数据采集系统等。它们特别适合需要紧凑结构和高可靠性的场合。
    使用建议:
    - 在高负载情况下,尽可能选择合适的假负载,以避免空载带来的风险。
    - 为了减小纹波噪声,建议在输出端外接 LC 滤波电路,谐振频率应低于模块的开关频率(280kHz)。

    兼容性和支持


    兼容性:该产品支持多种输入电压范围,包括3.3V、5V、9V、12V、15V和24V。不同的型号能够适应不同的输出电压需求。
    支持:广州健特电子有限公司提供了详尽的技术支持和售后保障,包括产品手册、样品申请和技术咨询等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波噪声过高 | 检查并确认外接电容的值是否符合要求,并考虑使用LC滤波器进一步降低纹波。|
    | 启动时出现过流现象 | 检查输出电容值是否符合要求,并适当调整负载。 |
    | 工作温度过高 | 优化散热设计或更换具有更好热性能的外壳材料。 |

    总结和推荐


    综上所述,BLS-1WR2 系列 1W SIP 封装 DC-DC 模块电源以其紧凑的体积、高效的性能、良好的稳定性以及高可靠性,在众多应用场合中表现出色。针对不同负载需求,该系列产品能够提供多样化的选择。因此,我们强烈推荐这一系列的产品用于工业控制、通信设备及其他需要高可靠性的领域。
    以上是对广州健特电子有限公司生产的BLS-1WR2 系列 1W SIP 封装 DC-DC 模块电源的详细介绍。

B2409LS-1WR2参数

参数
输出电压组数 -
输入电压最大值 -
最大容性负载 -
输出方式 -
散热方式 -
开关频率 -
输出电流最大值 -
特性 -
输出电压 -
输出总功率 -
转换效率 -
输入电压最小值 -
类型 -

B2409LS-1WR2厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

B2409LS-1WR2数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 B2409LS-1WR2 B2409LS-1WR2数据手册

B2409LS-1WR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.92
50+ ¥ 5.513
100+ ¥ 5.143
500+ ¥ 4.884
1000+ ¥ 4.736
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 5.92
