A0515S-1WR3

产品分类: DC-DC模块
产品描述: 330uF 过温保护及输出可持续短路保护 100KHz 90% 1W ±34mA 5V 2 5.5V 4.5V 隔离非稳压双路输出 SIP
供应商型号: 14M-A0515S-1WR3
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 A0515S-1WR3

A0515S-1WR3概述

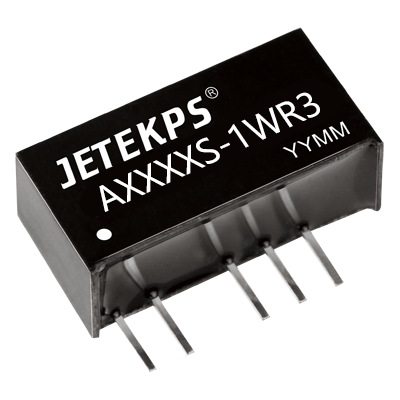

    # DC-DC 模块电源 AS-1WR3 系列技术手册

    产品简介


    DC-DC 模块电源 AS-1WR3 系列是一种体积小巧、高效能的电源转换设备,专为满足广泛的电子应用需求而设计。该系列电源提供正负双路输出,采用国际标准的 SIP 封装,具备良好的电气特性和环境适应性,特别适合用于通信、工业控制、医疗设备和仪器仪表等领域。

    技术参数


    输入和输出特性
    - 额定输入电压:5V、12V、15V、24V
    - 输出电压范围:±5V、±9V、±12V、±15V、±24V
    - 典型效率:85%~88%
    - 最大输出功率:1W
    - 输出纹波&噪声:50mVp-p ~ 100mVp-p (带宽 20MHz)
    - 开关频率:280kHz
    绝缘和电气特性
    - 隔离电压:1500VDC
    - 绝缘电阻:1000MΩ @ 500VDC
    - 静态电流:≦12mA @ 0V负载
    - 工作温度范围:-40℃ ~ +85℃
    - 存储温度范围:-55℃ ~ +125℃
    机械特性
    - 封装类型:SIP 封装
    - 外形尺寸:约 12.7mm x 22.8mm x 10.0mm
    - 重量:2.1g
    - 外壳材料:阻燃耐热塑料(UL94-V0)
    可靠性
    - MTTF:≥350 万小时
    - 存储湿度:5% ~ 95%
    - 工作时外壳温升:15℃ ~ 25℃
    - 长时间短路保护:自恢复
    - 引脚耐焊接温度:300℃,操作 10 秒

    产品特点和优势


    DC-DC 模块电源 AS-1WR3 系列具有以下显著特点:
    - 体积小:采用小型 SIP 封装,便于安装,占用较少的 PCB 空间。
    - 高效率:典型效率达到 85%~88%,大大提高了能源利用率。
    - 高可靠性:MTTF ≥350 万小时,保证了长时间稳定运行。
    - 优良的电气特性:长寿命、低空载功耗,静态电流小。
    - 宽工作温度范围:能够在极端环境中可靠工作,适用于各种严苛的应用场合。

    应用案例和使用建议


    使用建议
    1. 避免空载使用:当负载功耗低于模块输出额定功率的 10%时,建议外接假负载以提高稳定性。
    2. 合理选择输出电容:外接电容 C2 的容值不宜过大,具体值应根据电容外接表选择。
    3. 纹波噪声要求高的场合:可在外接电容的基础上添加 LC 滤波电路,以降低输出纹波并保护模块不受损害。
    4. 基本应用电路推荐:
    - 输入电压 5VDC 时,外接电容 C1 = 10uF,输出电压 ±5VDC 时,C2 = 4.7uF。
    - 输入电压 12VDC 时,C1 = 4.7uF,输出电压 ±9VDC 时,C2 = 2.2uF。
    - 输入电压 15VDC 时,C1 = 2.2uF,输出电压 ±12/15VDC 时,C2 = 1uF。
    - 输入电压 24VDC 时,C1 = 1uF,输出电压 ±24VDC 时,C2 = 0.47uF。
    应用案例
    AS-1WR3 系列广泛应用于通信系统、工业控制设备、医疗器械、测试仪器及各类便携式电子产品中,例如:
    - 通信设备:无线基站、路由器、交换机等需要多路电源输出的设备。
    - 工业控制:传感器节点、控制模块等需要高精度电源供给的场合。
    - 医疗器械:心电监护仪、血压计等需要高可靠性的电源供应设备。

    兼容性和支持


    AS-1WR3 系列 DC-DC 模块电源与市面上主流的电子设备兼容,支持标准 SIP 封装,易于安装和更换。广州健特电子有限公司提供详尽的技术文档和支持服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    问题1:如何避免模块启动时过流?
    - 解决方案:建议选择合适的外接电容 C2,并根据电容外接表选择适当的容值,避免过大导致启动不良。
    问题2:模块温度过高如何处理?
    - 解决方案:确保模块周围空气流通良好,降低环境温度,避免长时间过载使用。如果温度仍然偏高,考虑增加散热措施或选择更大容量的模块。
    问题3:如何选择假负载?
    - 解决方案:根据模块额定功率的 5-10% 计算假负载电阻值,公式为:R = U² / P(P 为假负载功率),其中 U 为模块输出电压。

    总结和推荐


    DC-DC 模块电源 AS-1WR3 系列以其高效率、高可靠性和优秀的电气特性,在众多应用场合中表现出色。其体积小巧、工作温度范围广、MTTF 高等特点使其成为现代电子设备的理想选择。我们强烈推荐该系列产品,尤其是对电源性能有较高要求的应用场合。如需进一步技术支持或咨询,欢迎联系广州健特电子有限公司。

A0515S-1WR3参数

参数
最大容性负载 330uF
散热方式 -
输入电压最小值 4.5V
输入电压最大值 5.5V
开关频率 100KHz
类型 -
转换效率 90%
输出方式 隔离非稳压双路输出
特性 过温保护及输出可持续短路保护
输出电流最大值 ±34mA
输出总功率 1W
输出电压 5V
输出电压组数 2
通用封装 SIP
