WRA0515S-1WR2

产品分类: DC-DC模块
产品描述:
供应商型号: SG-WRA0515S-1WR2
供应商: 云汉优选
标准整包数: 1

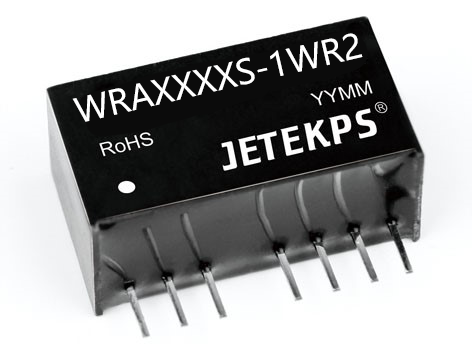

JETEKPS/广州健特电子 DC-DC模块 WRA0515S-1WR2

WRA0515S-1WR2概述

    广州健特电子有限公司DC-DC模块电源技术手册解析

    1. 产品简介


    广州健特电子有限公司的WRA1WR2系列DC-DC模块电源是一款高效的电源转换装置,特别适用于工业控制、通信设备、医疗仪器等领域。该产品具备高效率、宽电压输入范围和高可靠性等特点,能够在多种恶劣环境下稳定工作。

    2. 技术参数


    - 输入电压范围:2:1宽电压输入(例如:5VDC的输入范围为4.5V到9V)
    - 输出电压:多个型号可供选择,包括±5V、±9V、±12V、±15V、±24V、±48V
    - 最大输出功率:1W
    - 典型效率:高达82%
    - 纹波与噪声:最大75mVp-p
    - 工作温度范围:-40℃到+85℃
    - 隔离电压:最高可达1500VDC
    - 存储湿度:5%至95%
    - 外壳材质:阻燃耐热塑料(UL94-V0)

    3. 产品特点和优势


    - 高效率:典型效率高达82%,输出纹波噪声低
    - 宽电压输入:输入电压范围广,适合不同电压等级的应用
    - 无需外部元件:内置设计减少外部元件数量
    - 持续短路保护:具备自动恢复功能
    - 高可靠性:MTTF≥100万小时,保证长期稳定运行
    - 国际标准引脚方式:方便集成

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于各种传感器、执行器等设备供电
    - 通信设备:为路由器、交换机等提供稳定的电源支持
    - 医疗仪器:确保医疗设备的可靠运行
    使用建议:
    - 避免空载使用:当负载功耗低于模块输出额定功率的10%,建议外接假负载或选择额定功率较小的模块
    - 合理选择电容:C2的容值不宜过大,应根据具体应用选择合适的电容值
    - 增加滤波电路:对于纹波噪声要求较高的场合,建议外接LC滤波电路以减小干扰

    5. 兼容性和支持


    该产品采用标准引脚方式,易于与其他电子元器件和设备兼容。制造商提供全面的技术支持和维护服务,确保客户在使用过程中得到及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:电源无法正常启动
    - 解决方案:检查输入电压是否在额定范围内,确保接线无误。
    - 问题2:输出电压不稳定
    - 解决方案:检查负载情况,调整输出电容值,必要时加装滤波电路。
    - 问题3:模块过热
    - 解决方案:确保散热良好,避免长时间满载运行。

    7. 总结和推荐


    综上所述,WRA1WR2系列DC-DC模块电源凭借其高效率、宽电压输入范围和高可靠性,在多种应用场景中表现出色。特别是在需要高效、稳定电源供应的环境中,这款产品值得推荐使用。广州健特电子有限公司的专业技术和完善的服务也为用户提供了可靠的保障。

WRA0515S-1WR2参数

参数
输出方式 -
转换效率 -
输出电压组数 -
类型 -
输出电流最大值 -
输入电压最大值 -
最大容性负载 -
输入电压最小值 -
特性 -
开关频率 -
输出电压 -
输出总功率 -
散热方式 -

WRA0515S-1WR2厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

WRA0515S-1WR2数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 WRA0515S-1WR2 WRA0515S-1WR2数据手册
