首页  >  产品百科  >  IB1505LS-1W

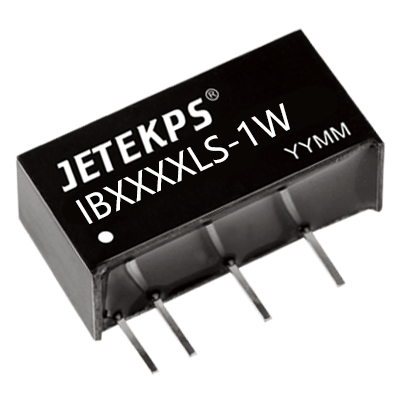

IB1505LS-1W

产品分类: DC-DC模块
产品描述: 2200uF 76% 200mA 5V 15V SIP-4
供应商型号: SG-IB1505LS-1W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IB1505LS-1W

IB1505LS-1W概述

    IBLS-1W系列DC-DC模块电源技术手册

    产品简介


    IBLS-1W系列DC-DC模块电源是一种高性能的电源转换设备,专为需要高效、紧凑电源解决方案的应用而设计。该系列产品采用了国际标准的SIP封装,能够在小体积内提供高达1W的功率输出,适用于各种严苛的工作环境。其主要功能是将直流输入电压转换成稳定的直流输出电压,特别适合于隔离稳压的应用场景。广泛应用于工业自动化、通信设备、仪器仪表等领域。

    技术参数


    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 输入电压 | 标称 | 4.75 | 5 | 5.25 | V |
    | 输出电压 | 额定负载 | 3.3 | - | 3.3 | V |
    | 输出电流 | 额定负载 | 303 | - | 303 | mA |
    | 效率 | 标称输入 | - | 67 | - | % |
    | 纹波&噪声 | 带宽20MHz | 30 | 60 | - | mVp-p |
    | 开关频率 | 额定输入电压 | - | 100 | - | KHz |
    | 绝缘电阻 | 500VDC | - | 1000 | - | MΩ |
    | 绝缘电压 | 测试时间1分钟 | - | 1500 | - | VDC |

    产品特点和优势


    1. 体积小、功率密度高:SIP封装使得该产品可以在极小的空间内提供高达1W的功率输出。
    2. 效率高,输出纹波噪声低:典型效率可达67%,并且输出纹波噪声仅为60mVp-p,非常适合对电源质量要求高的应用。
    3. 热稳定性能好,温度特性好:工作温度范围为-40℃~+85℃,确保在极端环境下的稳定运行。
    4. 高可靠性:具有高达1500VDC的隔离电压,可靠性高(MTTF≥350万小时),可广泛应用于高可靠性的应用场景。
    5. 国际标准SIP封装:节省PCB安装空间,方便集成到各类电子设备中。

    应用案例和使用建议


    1. 基本应用电路推荐:根据手册中的推荐电路图,我们可以看到IBLS-1W系列电源在工业自动化控制系统中的应用。
    2. 使用建议:
    - 避免空载使用:当负载功耗小于模块输出额定功率的10%时,建议外接假负载以防止模块过热。
    - 合理选择外接电容:根据输入电压和输出电压的不同,选择合适的电容值,避免过大的电容导致启动不良或过流。
    - 增加LC滤波器:对于纹波噪声要求较高的场合,建议外接LC滤波电路,以减小输出纹波和保护模块不受干扰。

    兼容性和支持


    - 兼容性:该产品具有良好的兼容性,可以直接替换同类产品的SIP封装接口,方便用户进行设计变更。
    - 支持:广州健特电子有限公司提供了全面的技术支持和售后服务,包括详细的使用说明、技术支持热线等。

    常见问题与解决方案


    1. 问题:模块启动时过流或启动不良。
    - 解决方法:检查外接电容的容量是否符合要求,必要时调整电容值。
    2. 问题:输出电压不稳定。
    - 解决方法:检查输入电压是否在额定范围内,确认负载是否在正常范围内。
    3. 问题:模块发热严重。
    - 解决方法:确保模块周围有足够的散热空间,或者考虑增加散热片来改善散热效果。

    总结和推荐


    IBLS-1W系列DC-DC模块电源凭借其高效的性能、紧凑的设计和高可靠性,成为众多应用场景中的理想选择。其优异的温度特性、高隔离电压以及可靠的长时间运行能力,使其在市场上具有很强的竞争优势。因此,我们强烈推荐使用IBLS-1W系列DC-DC模块电源,特别是在需要高可靠性和紧凑设计的应用环境中。

IB1505LS-1W参数

参数
输入电压最大值 -
输入电压最小值 15V
输出电流最大值 200mA
输出总功率 -
转换效率 76%
特性 -
类型 -
输出电压组数 -
开关频率 -
最大容性负载 2200uF
散热方式 -
输出电压 5V
输出方式 -
通用封装 SIP-4

IB1505LS-1W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

IB1505LS-1W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 IB1505LS-1W IB1505LS-1W数据手册

IB1505LS-1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.28
50+ ¥ 8.642
100+ ¥ 8.062
500+ ¥ 7.656
1000+ ¥ 7.424
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 9.28
直接购买
