IA2409S-2W

产品分类: DC-DC模块
产品描述: 2200uF 66% ±111mA ±9V 24V SIP-5
供应商型号: SG-IA2409S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IA2409S-2W

IA2409S-2W概述


    产品简介

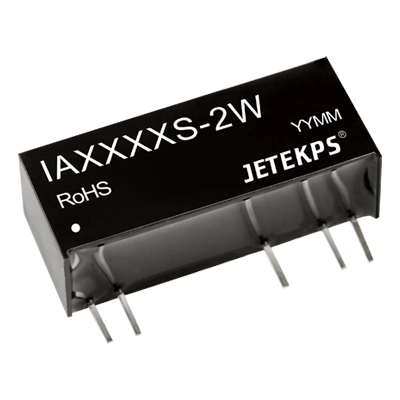

    IAS-2W系列 2W SIP封装 DC-DC模块电源
    IAS-2W系列是广州健特电子有限公司生产的高性能、环保型DC-DC转换器模块,专门用于提供稳定的正负双路输出。该系列产品具有体积小、功率密度高、高效能等特点,适用于通信、工业控制、医疗设备等多个领域。

    技术参数


    | 型号 | 额定输入电压 (V) | 额定输出电压 (V) | 额定输出电流 (mA) | 典型效率 (%) | 最大容性负载 (uF) |
    |
    | IA0505S-2W | 5 | ±5 | ±200 | 62 | 2200 |
    | IA0509S-2W | 5 | ±9 | ±111 | 64 | 1000 |
    | IA0512S-2W | 5 | ±12 | ±83 | 68 | 1000 |
    | IA0515S-2W | 5 | ±15 | ±67 | 68 | 1000 |
    | IA1205S-2W | 12 | ±5 | ±200 | 64 | 2200 |
    | IA1209S-2W | 12 | ±9 | ±111 | 66 | 2200 |
    | IA1212S-2W | 12 | ±12 | ±83 | 68 | 1000 |
    | IA1215S-2W | 12 | ±15 | ±67 | 68 | 1000 |
    | IA2405S-2W | 24 | ±5 | ±200 | 70 | 2200 |
    | IA2409S-2W | 24 | ±9 | ±111 | 66 | 2200 |
    | IA2412S-2W | 24 | ±12 | ±83 | 67 | 2200 |
    | IA2415S-2W | 24 | ±15 | ±67 | 66 | 1000 |
    | IA2424S-2W | 24 | ±24 | ±42 | 70 | 680 |
    其他关键参数:
    - 线性电压调节率:±0.5%
    - 负载调节率:±2%
    - 输出电压精度:±3%
    - 纹波&噪声:30mVp-p
    - 开关频率:280kHz
    - 工作温度范围:-40℃~85℃
    - 存储温度范围:-55℃~125℃

    产品特点和优势


    IAS-2W系列拥有诸多优点:
    - 体积小:适合紧凑设计需求。
    - 高效率:典型效率最高可达70%,同时输出纹波低。
    - 宽输入范围:可适应不同的输入电压环境。
    - 稳定性好:额定负载内稳定输出,温度漂移系数小。
    - 长寿命:MTTF高达350万小时,可靠性极高。
    - 环保设计:符合RoHS指令。
    - 集成度高:一体化设计,减少PCB安装空间。
    - 全面保护:具备长时间短路保护、过温保护等功能。

    应用案例和使用建议


    应用案例
    IAS-2W系列广泛应用于各类电子设备中,例如通信设备、工业控制系统、医疗器械等。特别是在需要稳定双路输出的场景下表现出色,如传感器供电、模拟电路等。
    使用建议
    1. 避免空载使用:负载功耗低于模块额定功率10%时,需添加假负载以防止启动不良。
    2. 合理选择电容:输出端外接电容不宜过大,过大可能引起启动过流或不良,应根据电容外接表进行选择。
    3. 纹波抑制:对纹波要求较高的场合,可外接LC滤波电路,以防止模块启动时产生过度纹波。

    兼容性和支持


    IAS-2W系列符合国际标准SIP封装,与其他电子元件具有良好兼容性。广州健特电子有限公司提供完善的售后服务和技术支持,包括产品咨询、故障诊断等服务,确保客户无忧使用。

    常见问题与解决方案


    1. 启动时出现过流现象
    - 解决方案:检查负载连接,确认是否需要外接假负载或调整输出电容。

    2. 输出电压不稳定
    - 解决方案:检查输入电压和负载情况,确保输入电压在允许范围内,负载无异常波动。
    3. 模块温度过高
    - 解决方案:确认散热措施到位,必要时可增加外部散热装置。

    总结和推荐


    IAS-2W系列DC-DC模块电源凭借其高效率、高稳定性、良好的环境适应性和优异的兼容性,成为市场上值得信赖的产品。它不仅能够满足大部分应用需求,还能通过多种优化手段进一步提升性能。因此,强烈推荐在需要高效、稳定双路输出的电子系统中使用该系列产品。

IA2409S-2W参数

参数
输出电流最大值 ±111mA
输出电压 ±9V
转换效率 66%
最大容性负载 2200uF
输出总功率 -
输入电压最小值 24V
输出电压组数 -
输入电压最大值 -
类型 -
特性 -
开关频率 -
散热方式 -
输出方式 -
通用封装 SIP-5

IA2409S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。
