G2415S-2W

产品分类: DC-DC模块
产品描述: 680uF 79% ±67mA ±15V 24V SIP-5
供应商型号: SG-G2415S-2W
供应商: 云汉优选
标准整包数: 1

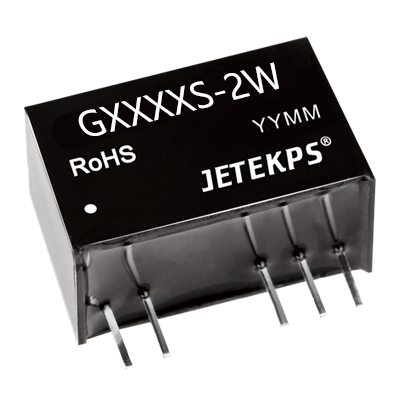

JETEKPS/广州健特电子 DC-DC模块 G2415S-2W

G2415S-2W概述

    # GS-2W系列2W SIP封装DC-DC模块电源技术手册

    产品简介


    广州健特电子有限公司推出的GS-2W系列是一款非稳压隔离型2W DC-DC模块电源,适用于需要小体积、高功率密度的应用场合。该系列电源采用SIP封装,具有正负双路输出,适合各种工业控制系统、通信设备、医疗仪器以及其它需要高效稳定供电的场合。

    技术参数


    输入和输出规格
    | 型号 | 额定输入电压(V) | 额定输出电压(V) | 典型效率(%) | 最大容性负载(uF) |

    | G0505S-2W | 5 | ±5 | 75 | 1000 |
    | G0509S-2W | 5 | ±9 | 76 | 1000 |
    | G0512S-2W | 5 | ±12 | 80 | 680 |
    | G0515S-2W | 5 | ±15 | 76 | 680 |
    | G0524S-2W | 5 | ±24 | 84 | 680 |
    | G1205S-2W | 12 | ±5 | 75 | 1000 |
    | G1209S-2W | 12 | ±9 | 72 | 1000 |
    | G1212S-2W | 12 | ±12 | 79 | 680 |
    | G1215S-2W | 12 | ±15 | 80 | 680 |
    | G1505S-2W | 15 | ±5 | 82 | 1000 |
    | G1512S-2W | 15 | ±12 | 81 | 1000 |
    | G1515S-2W | 15 | ±15 | 81 | 1000 |
    | G2405S-2W | 24 | ±5 | 75 | 1000 |
    | G2409S-2W | 24 | ±9 | 78 | 1000 |
    | G2412S-2W | 24 | ±12 | 79 | 680 |
    | G2415S-2W | 24 | ±15 | 79 | 680 |
    | G2424S-2W | 24 | ±24 | 83 | 680 |
    性能参数
    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 输出功率 0.2 | 2 | W |
    | 线性电压调节率 | 额定负载下,输入电压变化 ±1% | ±1.2 | ±1.5 | % |
    | 负载调节率 | 标称输入下,负载从 10% 到 100% 变化 | 10 | 15 | % |
    | 静态电流 | 标称输入下,输出负载为 0 时 | ≤20 | mA |
    | 纹波 & 噪声 | 带宽 20MHz,采用平行线法 | 100 | 150 | mVp-p |
    | 开关频率 | 额定输入电压 | 50 | KHz |
    | 绝缘电压 | 测试时间 1 分钟,漏电流小于 1mA | 6000 | VDC |
    工作环境
    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 存储湿度 5 | 95 | % |
    | 工作温度 -40 | 85 | ℃ |
    | 存储温度 -55 | 125 | ℃ |
    | 工作时外壳温升 15 | 25 | ℃ |

    产品特点和优势


    - 体积小、功率密度高:SIP封装使得产品小巧,易于安装。
    - 效率高,输出纹波噪声低:高效率设计减少能量损耗,低纹波噪声确保信号的纯净度。
    - 长寿命,可靠性高:MTTF ≥ 350万小时,满足严苛的应用环境。
    - 良好的电气特性:隔离电压高达6000VDC,适合多种电气环境。

    应用案例和使用建议


    应用案例
    GS-2W系列广泛应用于通信设备、医疗仪器以及工业控制系统。例如,在一个通信基站中,GS-2W可以作为电源模块,提供稳定可靠的电力供应,确保通信系统的连续运行。
    使用建议
    - 尽量避免空载使用,当负载功耗小于模块输出额定功率的10%,建议在输出端外接假负载。
    - 外接电容C2的容值不应过大,以防止启动时过流。
    - 高纹波噪声需求场合应外接LC滤波电路,防止干扰。

    兼容性和支持


    GS-2W系列模块电源符合国际标准SIP封装,方便与其他标准设备集成。广州健特电子有限公司提供全面的技术支持和售后服务,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    常见问题
    1. 空载时电流过大
    2. 启动困难
    解决方案
    1. 外接假负载:计算假负载电阻值,确保电流适中。
    2. 调整电容:根据电容外接表选择合适的电容值,避免启动时过流。

    总结和推荐


    综上所述,GS-2W系列2W SIP封装DC-DC模块电源凭借其高效率、高可靠性和广泛的适用性,在众多应用场景中表现出色。建议在需要高功率密度、稳定供电的应用环境中优先考虑使用该产品。广州健特电子有限公司提供的全面支持和售后保障也为用户的长期使用提供了信心。
    该产品的技术参数清晰明确,且具备优良的电气特性,非常适合工业级应用。如果您正在寻找一种高效、稳定的DC-DC转换解决方案,GS-2W系列无疑是一个理想的选择。

G2415S-2W参数

参数
输出方式 -
输入电压最小值 24V
类型 -
输入电压最大值 -
输出总功率 -
输出电流最大值 ±67mA
开关频率 -
转换效率 79%
特性 -
最大容性负载 680uF
输出电压组数 -
输出电压 ±15V
散热方式 -
通用封装 SIP-5

G2415S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。
