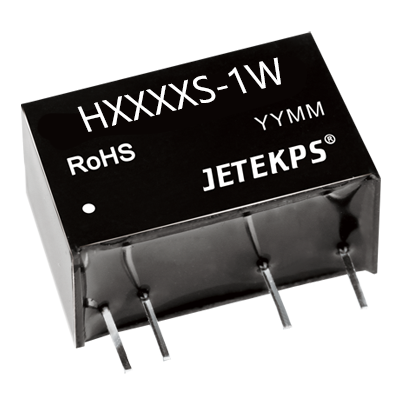

H1209S-1W

产品分类: DC-DC模块
产品描述: 1000uF 76% 111mA 9V 12V SIP-4
供应商型号: SG-H1209S-1W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 H1209S-1W

H1209S-1W概述

    # DC-DC 模块电源 HS-1W 系列技术手册

    产品简介


    DC-DC 模块电源 HS-1W 系列是一款具有高功率密度的单路输出隔离非稳压 DC-DC 电源转换模块。主要应用于工业自动化、仪器仪表、通信设备等领域,提供稳定可靠的电力转换解决方案。

    技术参数


    - 输入电压范围:4.5V 至 26.4V(具体见产品型号列表)
    - 额定输出电压:3.3V 至 15V
    - 额定输出电流:最大 200mA
    - 典型效率:64% 至 74%
    - 输出纹波与噪声:100mVp-p 至 150mVp-p
    - 开关频率:50KHz
    - 绝缘电压:6000VDC(测试时间 1 分钟,漏电流小于 1mA)
    - 存储温度范围:-55℃ 至 125℃
    - 工作温度范围:-40℃ 至 85℃
    - 存储湿度:5% 至 95%

    产品特点和优势


    - 体积小、功率密度高:适合紧凑型设计
    - 高效能:典型效率高达 74%,输出纹波噪声低
    - 高可靠性:热稳定性好,工作温度范围广,可靠性能高(MTTF ≥ 350 万小时)
    - 国际标准封装:节省 PCB 安装空间,提升集成度
    - 强绝缘能力:隔离电压高达 6000VDC,适用于高压环境
    - 全面老化测试:100%满载老化,确保长期稳定性

    应用案例和使用建议


    应用案例
    该系列产品广泛应用于工业控制、医疗器械、通信设备等领域。例如,在医疗设备中作为稳定的电源供应,确保设备在恶劣环境下也能正常工作。
    使用建议
    - 尽量避免空载使用:建议在输出端外接假负载或选择额定功率较小的模块,以提高稳定性。
    - 合理选择输出电容:避免过大电容导致模块启动不良,建议参考应用电路推荐表。
    - 对纹波噪声敏感的应用:建议外接 LC 滤波电路,防止相互干扰,保持系统稳定性。

    兼容性和支持


    该模块采用国际标准 SIP 封装,易于与其他电子元件和设备兼容。广州健特电子有限公司提供全面的技术支持和售后服务,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - Q: 如何避免模块启动时过流?
    - A: 合理选择输出电容,避免过大容量,具体参照产品手册中的电容外接表进行选择。
    - Q: 如何提高系统的纹波噪声抑制效果?
    - A: 在输出端外接 LC 滤波电路,滤波器的谐振频率应远小于 DC/DC 模块的开关频率。

    总结和推荐


    综上所述,DC-DC 模块电源 HS-1W 系列以其高功率密度、高效能、高可靠性等特点,非常适合在工业自动化、医疗设备等领域使用。尽管需要特别注意启动时的过流问题和纹波噪声抑制,但这些问题都有明确的解决方案。因此,我们推荐该产品在相关应用中使用。
    广州健特电子有限公司
    地址:广州经济技术开发区蓝玉四街广州科技园 4 栋 2-6 楼
    电话:+86-20-32029926
    传真:+86-20-32029929
    网址:www.jetekcn.com

H1209S-1W参数

参数
最大容性负载 1000uF
转换效率 76%
输入电压最大值 -
输出方式 -
输出电压组数 -
输出电流最大值 111mA
输入电压最小值 12V
开关频率 -
输出电压 9V
类型 -
特性 -
散热方式 -
输出总功率 -
通用封装 SIP-4

H1209S-1W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

H1209S-1W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 H1209S-1W H1209S-1W数据手册

H1209S-1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
