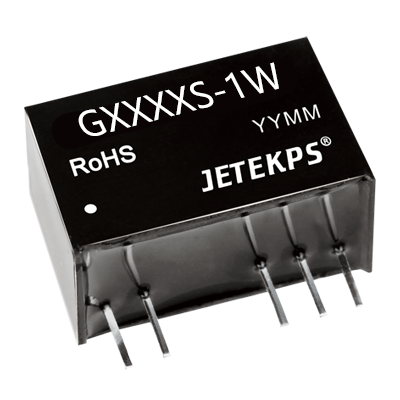

G0512S-1W

产品分类: DC-DC模块
产品描述: 680uF 68% ±42mA ±12V 5V SIP-5
供应商型号: SG-G0512S-1W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 G0512S-1W

G0512S-1W概述

    # 广州健特电子有限公司 GS-1W系列 1W SIP封装 DC-DC模块电源技术手册

    产品简介


    广州健特电子有限公司的GS-1W系列是隔离非稳压1W正负双路输出的DC-DC模块电源。该系列电源主要应用于需要高功率密度、紧凑封装和低静态电流的应用场景,如工业控制、通信设备、医疗设备和测试仪器等领域。

    技术参数


    额定输入电压及输出电压
    | 型号 | 额定输入电压 (V) | 额定输出电压 (V) | 典型效率 (%) | 最大容性负载 (μF) |

    | G0505S-1W | 5 | ±5 | 72 | 1000 |
    | G0509S-1W | 5 | ±9 | 72 | 1000 |
    | G0512S-1W | 5 | ±12 | 68 | 680 |
    | G0515S-1W | 5 | ±15 | 70 | 1000 |
    | G0524S-1W | 5 | ±24 | 72 | 680 |
    | G1205S-1W | 12 | ±5 | 72 | 1000 |
    | G1209S-1W | 12 | ±9 | 73 | 1000 |
    | G1212S-1W | 12 | ±12 | 70 | 1000 |
    | G1215S-1W | 12 | ±15 | 73 | 1000 |
    | G1505S-1W | 15 | ±5 | 70 | 1000 |
    | G1512S-1W | 15 | ±12 | 78 | 820 |
    | G1515S-1W | 15 | ±15 | 70 | 1000 |
    | G2405S-1W | 24 | ±5 | 71 | 1000 |
    | G2409S-1W | 24 | ±9 | 71 | 1000 |
    | G2412S-1W | 24 | ±12 | 72 | 1000 |
    | G2415S-1W | 24 | ±15 | 75 | 680 |
    | G2424S-1W | 24 | ±24 | 75 | 680 |
    性能参数
    - 额定输出功率:0.1 W 至 1 W
    - 线性电压调节率:±1.2%
    - 负载调节率:±10%
    - 纹波与噪声:100 mVp-p (20 MHz)
    - 开关频率:50 KHz
    - 空载功耗:≤12 mA (G05XX), ≤8 mA (其他)
    - 热稳定性:-40℃~85℃
    - 绝缘电压:高达6000VDC
    - MTTF:≥350万小时
    - 静态电流:≤12 mA (G05XX), ≤8 mA (其他)

    产品特点和优势


    GS-1W系列的主要优势如下:
    - 高功率密度:由于采用SIP封装,能够节省PCB安装空间。
    - 高效性:典型效率高达78%,输出纹波噪声低。
    - 低静态电流:静态电流小于12 mA,有助于延长设备待机时间。
    - 高可靠性:长寿命设计,满足严苛的工业应用需求。
    - 宽工作温度范围:-40℃至85℃,适用于恶劣环境。
    - 环保设计:符合RoHS指令,适用于绿色产品。

    应用案例和使用建议


    应用案例
    GS-1W系列广泛应用于多种设备中,如工业控制系统、通信设备、医疗设备和测试仪器。这些设备通常需要高效率、高可靠性的电源供应。
    使用建议
    1. 负载建议:尽量避免空载运行。如果负载功耗小于模块输出额定功率的10%,建议在输出端外接假负载或选择额定功率较小的模块。
    2. 电容选择:外接电容C2的选择应依据产品说明,避免过大导致模块启动不良。
    3. 纹波抑制:在对纹波噪声有严格要求的应用场合,应外接LC滤波电路以减少输出纹波。

    兼容性和支持


    GS-1W系列与其他电子元器件具有良好的兼容性。制造商提供了全面的技术支持和维护服务,确保客户能够顺畅地使用和维护产品。

    常见问题与解决方案


    常见问题
    1. 启动不良:可能是外接电容C2选择不当。
    2. 输出电压波动:可能与负载变化有关。
    3. 空载功耗过高:可能是模块内部故障或设置不当。
    解决方案
    1. 检查外接电容:确认电容容量符合推荐标准。
    2. 调节负载:稳定负载变化,减少电压波动。
    3. 外部接入负载:空载情况下连接适当电阻,避免模块进入保护状态。

    总结和推荐


    综上所述,GS-1W系列DC-DC模块电源以其高效率、低静态电流、宽工作温度范围以及高可靠性等特点,在多种应用场景中表现出色。建议客户在设计高可靠性和高效率的电源系统时优先考虑选用GS-1W系列。
    广州健特电子有限公司将继续致力于提供高品质的电子产品,为客户提供更加可靠的电源解决方案。

G0512S-1W参数

参数
输出电压 ±12V
转换效率 68%
开关频率 -
输出电流最大值 ±42mA
散热方式 -
特性 -
输入电压最小值 5V
输出方式 -
类型 -
输入电压最大值 -
最大容性负载 680uF
输出电压组数 -
输出总功率 -
通用封装 SIP-5
