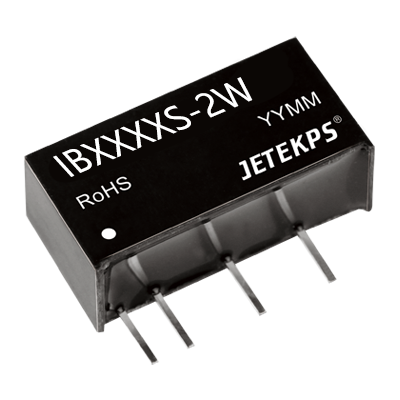

IB0505S-2W

产品分类: DC-DC模块
产品描述: 2200uF 79% 400mA 5V 5V
供应商型号: SG-IB0505S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IB0505S-2W

IB0505S-2W概述

    DC-DC 模块电源 IBS-2W 系列技术手册解析

    一、产品简介


    广州健特电子有限公司推出的 DC-DC 模块电源 IBS-2W 系列是一款隔离稳压型单路输出的 DC-DC 转换器,功率为 2W,采用 SIP 封装。该产品广泛应用于工业控制、通信设备、仪器仪表等领域,用于将直流电压转换为所需的标准直流电压,以满足各种电子设备的需求。

    二、技术参数


    IBS-2W 系列产品的技术参数如下:
    | 项目 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 额定输入电压(V) | 标称 | 4.75 5.25
    | 额定输出电压(V) | - | 5 5
    | 额定输出电流(mA) | 标称 | 400 |
    | 线性电压调节率 | 额定负载下,输入电压变化±1% | -0.25 |
    | 负载调节率 | 标称输入下,负载从 10%到 100%变化 | -2 |
    | 输出电压精度 | - | ±3 |
    | 温度漂移系数 | 额定负载下 | - | ±0.03 %/℃ |
    | 纹波 & 噪声 | 带宽 20MHz,采用平行线法 | 30 | 70 mVp-p |
    | 开关频率 | 额定输入电压 | 100 kHz |
    | 绝缘电阻 | 500VDC | 1000 MΩ |
    | 绝缘电压 | 测试时间 1 分钟,漏电流小于 1mA | 1500 VDC |
    此外,该产品的工作温度范围为 -40℃~+85℃,具有良好的热稳定性和可靠性,MTTF(平均无故障时间)大于 350 万小时。

    三、产品特点和优势


    IBS-2W 系列 DC-DC 模块电源具有以下特点和优势:
    1. 体积小、功率密度高:适用于紧凑设计的空间受限应用。
    2. 效率高,输出纹波噪声低:保证了高效率的电力转换和低噪声输出。
    3. 热稳定性能好:能够在广泛的温度范围内稳定工作。
    4. 隔离电压高达 1500VDC:提供优异的电气隔离能力。
    5. 可靠性高:具备较长的使用寿命。
    6. 国际标准 SIP 封装:便于集成和安装。
    这些特点使得该产品在市场上具有较强的竞争力,并且特别适合对电气隔离和效率有较高要求的应用。

    四、应用案例和使用建议


    在实际应用中,IBS-2W 系列产品主要用于将直流电压转换为稳定的直流输出。例如,在工业自动化控制系统中,可以通过该产品将不同电源系统之间的电压转换一致,确保系统的正常运行。
    使用建议:
    1. 避免空载使用:建议在输出端外接假负载或选择额定功率较小的模块,防止空载导致输出电压波动。
    2. 合理选择输出外接电容:根据电容外接表进行选择,防止因电容过大导致模块启动时过流或启动不良。
    3. 输出纹波抑制:对于纹波噪声要求较高的场合,应外接 LC 滤波电路。

    五、兼容性和支持


    IBS-2W 系列产品具有良好的兼容性,能够与其他标准 SIP 封装的电子元器件无缝连接。广州健特电子有限公司提供了全面的技术支持和维护服务,包括详细的用户手册和技术文档。

    六、常见问题与解决方案


    根据手册中的常见问题及解决方案,整理了以下几个常见的用户问题及其解决方法:
    1. 问:模块输出电压不稳定?
    - 答: 检查输入电压是否在规定的范围内,调整外接电容的容量。
    2. 问:输出纹波噪声过高?
    - 答: 添加外部 LC 滤波电路,并确保滤波器的谐振频率远小于模块的开关频率。
    3. 问:模块启动困难?
    - 答: 检查外接电容的容量是否合适,更换合适的电容型号。

    七、总结和推荐


    综上所述,广州健特电子有限公司的 IBS-2W 系列 DC-DC 模块电源具有体积小、效率高、输出稳定、可靠性强等诸多优点。它在各种工业控制和通信设备中具有广泛应用前景。鉴于其优异的性能和性价比,强烈推荐在相关项目中使用此产品。如果需要更高定制化需求的产品,也可以联系厂商进行特殊定制。

IB0505S-2W参数

参数
散热方式 -
最大容性负载 2200uF
类型 -
输出电压组数 -
转换效率 79%
输入电压最小值 5V
特性 -
输出电流最大值 400mA
输出总功率 -
输出电压 5V
输入电压最大值 -
开关频率 -
输出方式 -
包装方式 管装

IB0505S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

IB0505S-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 IB0505S-2W IB0505S-2W数据手册

IB0505S-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.16
50+ ¥ 11.324
100+ ¥ 10.564
500+ ¥ 10.032
1000+ ¥ 9.728
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 12.16
直接购买
加入购物车
