IR2110STR

产品分类: 栅极电源驱动器
产品描述: 25ns 2 10V 20V 6V,9.5V Non-Inverting IGBT,MOSFET,N沟道 17ns 半桥 4A,4A SOP-16 贴片安装,黏合安装
供应商型号: 31M-IR2110STR
供应商: 云汉优选
标准整包数: 1

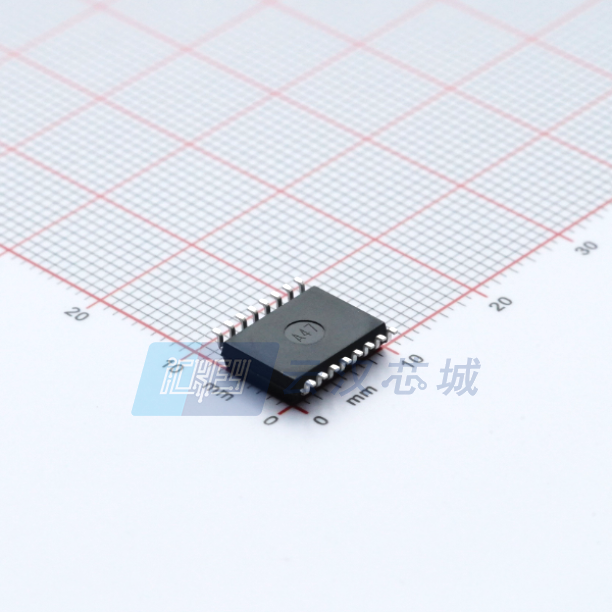

UMW/友台半导体 栅极电源驱动器 IR2110STR

IR2110STR概述


    产品简介


    UMW IR2110STR是一款适用于高压(最高至700V)的半桥MOSFET/IGBT门极驱动器。这款驱动器具有高频率操作的特点,适合用于多种电力转换应用,包括不间断电源(UPS)、交流和直流电源转换器中的半桥和全桥电路,以及服务器、电信、信息技术(IT)和工业基础设施中的高密度开关电源。此外,它还适用于太阳能逆变器和电机驱动器。

    技术参数


    电气特性
    - 输入逻辑兼容性:3.3V, 5V, 和 15V
    - 允许的负电压能力:-9V
    - 门驱动供电范围:10V 至 20V
    - 单独的逻辑供电范围:3.3V 至 20V
    - 电源和地偏移:±5V
    - 低电压闭锁阈值:8.9V 至 9.8V(VCC),7.4V 至 8.2V(VBS)
    - 休眠模式传播延迟:130ns 至 200ns
    - 输出短路脉冲电流:最高 4A
    性能参数
    - 输出源/灌电流能力:4A/4A
    - 关断传播延迟:130ns 至 200ns
    - 匹配的传播延迟时间:10ns
    工作环境
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-55°C 至 150°C

    产品特点和优势


    1. 浮动通道设计:适合自举操作,确保在高压下也能可靠运行。
    2. 高速性能:支持3.3V, 5V 和 15V 的逻辑输入,兼容标准CMOS或LSTTL输出。
    3. 耐压能力强:可承受高达700V的工作电压。
    4. 高精度控制:匹配的传播延迟时间有助于提高系统的稳定性。
    5. 宽温范围:能够在广泛的温度范围内正常工作,从-40°C到125°C。

    应用案例和使用建议


    应用案例
    - 不间断电源(UPS):UPS系统中的逆变器需要稳定可靠的门极驱动器来实现高效转换。
    - 服务器和电信设备:在这些高性能设备中,高密度开关电源的效率和可靠性至关重要。
    - 太阳能逆变器:驱动器需要具备高可靠性,以应对瞬时负载变化。
    使用建议
    - 确保输入脉冲宽度超过1微秒,以避免信号传输错误。
    - 考虑散热设计,特别是在高温环境下,以延长器件寿命。
    - 在设计电路时,合理选择外部组件,以保证驱动器的稳定运行。

    兼容性和支持


    - 兼容性:该产品与其他电子元器件和设备具有良好的兼容性,能够无缝集成到现有系统中。
    - 技术支持:制造商提供详尽的技术支持文档和在线资源,确保用户可以快速获得所需帮助。

    常见问题与解决方案


    常见问题
    1. 输入脉冲宽度过短
    - 解决方案:确保输入脉冲宽度大于1微秒。
    2. 过热
    - 解决方案:增加散热措施,如安装散热片或风扇。
    3. 启动异常
    - 解决方案:检查供电电压是否达到最低要求,确认无误后重启设备。

    总结和推荐


    综上所述,UMW IR2110STR凭借其卓越的性能、广泛的应用领域和高度的可靠性,在电力转换应用中表现出色。它的宽温度范围、高功率能力和优良的设计使其成为众多领域的理想选择。基于以上各方面考虑,我们强烈推荐这款产品给那些寻求高效、可靠门极驱动器的用户。

IR2110STR参数

参数
最大传播延迟时间 -
通道类型 -
逻辑电压 - VIL,VIH 6V,9.5V
驱动配置 半桥
电流 - 峰值输出(灌入,拉出) 4A,4A
输入类型 Non-Inverting
栅极类型 IGBT,MOSFET,N沟道
驱动数量 2
最小工作供电电压 10V
下降时间 17ns
最大工作供电电压 20V
最大高压侧电压-自举 -
上升时间 25ns
通用封装 SOP-16
安装方式 贴片安装,黏合安装
包装方式 卷带包装

IR2110STR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

IR2110STR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 栅极电源驱动器 UMW/友台半导体 IR2110STR IR2110STR数据手册

IR2110STR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.08
10+ ¥ 2.76
30+ ¥ 2.61
100+ ¥ 2.44
500+ ¥ 2.35
2000+ ¥ 2.3
库存: 6000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.08
