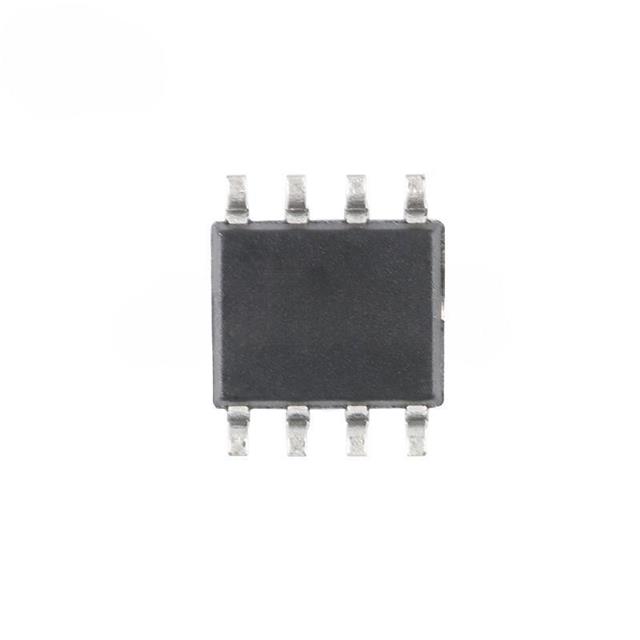

AO4459

产品分类: 场效应管(MOSFET)
产品描述: 3.1W(Ta) 20V 2.5V@ 250µA 11nC@ 10 V 1个P沟道 30V 42mΩ@ 6.5A,10V 6.5A 520pF@15V SOP-8 贴片安装
供应商型号: 15M-AO4459 SOP-8
供应商: 云汉优选
标准整包数: 1

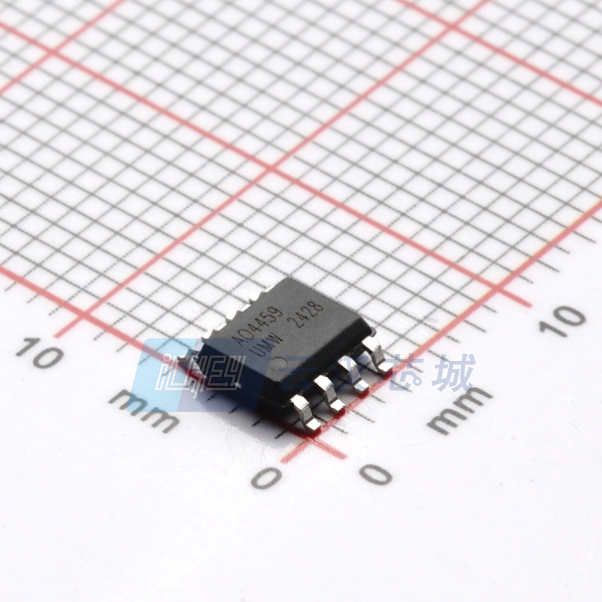

UMW/友台半导体 场效应管(MOSFET) AO4459

AO4459概述

    AO4459 P-Channel MOSFET 技术手册

    1. 产品简介


    AO4459 是一款P通道MOSFET,专为负载开关和电池保护应用设计。其结合了先进的沟槽MOSFET技术和低电阻封装,可提供极低的RDS(ON)。这些特性使得AO4459成为多种应用的理想选择,例如电池管理系统、负载切换电路和不间断电源系统。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压 (VDS) | -30 -30 | V |
    | 门源电压 (VGS) | ±20 ±20 | V |
    | 持续漏极电流 (ID) | -5.3 | -6.5 | -30 | A |
    | 门体泄漏电流 (IGSS) | ±100 nA |
    | 开启阈值电压 (VGS(th)) | -1 | -2 | -2.5 | V |
    | RDS(ON) @ VGS=10V 42 mΩ |
    | 门体泄漏电流 (IGSS) | ±100 nA |
    | 门电荷 (Qg) @ VGS=10V | 9.2 | 11 nC |
    | 门电荷 (Qg) @ VGS=4.5V | 4.6 | 6 nC |
    | 热阻 (RθJA) 31 | 59 | °C/W |

    3. 产品特点和优势


    - 极低的 RDS(ON),典型值为 42mΩ@VGS=10V,保证了高效能的电力转换。
    - 高可靠性,最大漏源电压为 -30V,能够承受高压环境。
    - 快速的开关速度,适合高频率应用。
    - 宽泛的工作温度范围,可在-55°C 至 150°C 的环境中稳定工作。

    4. 应用案例和使用建议


    - 应用案例:在电池管理系统中用于控制电池充放电过程,以及在负载开关电路中实现高效能的电力分配。
    - 使用建议:在高频开关应用中,应注意门电荷的影响,合理设置驱动电路以避免瞬时功率过载。此外,在高温环境下使用时,需特别关注热管理措施,确保长期稳定运行。

    5. 兼容性和支持


    AO4459 采用 SOP-8 封装,易于集成到现有设计中。UMW 提供详细的技术支持和产品文档,帮助客户解决应用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:开启时间较长。
    - 解决方案:检查驱动电路,增加门极电荷。
    - 问题2:过热。
    - 解决方案:加强散热设计,使用更大尺寸的散热片。
    - 问题3:导通电阻过高。
    - 解决方案:检查工作环境温度,必要时更换散热措施。

    7. 总结和推荐


    AO4459 是一款具有高性价比的 P 通道 MOSFET,具备优异的电气特性和广泛的应用范围。其低 RDS(ON) 和宽温工作范围使其适用于多种高要求的应用场合。强烈推荐在需要高效能电力管理和可靠性的项目中使用 AO4459。

AO4459参数

参数
Rds(On)-漏源导通电阻 42mΩ@ 6.5A,10V
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
通道数量 -
配置 -
Ciss-不同 Vds 时的输入最大电容 520pF@15V
Id-连续漏极电流 6.5A
Vgs-栅源极电压 20V
FET类型 1个P沟道
栅极电荷 11nC@ 10 V
最大功率耗散 3.1W(Ta)
通用封装 SOP-8
安装方式 贴片安装
包装方式 卷带包装

AO4459厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

AO4459数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 场效应管(MOSFET) UMW/友台半导体 AO4459 AO4459数据手册

AO4459封装设计

查看详情并下载
Symbol
Footprint
3D Model
