TPV0512SP-W25

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPV0512SP-W25
供应商: 云汉优选
标准整包数: 1

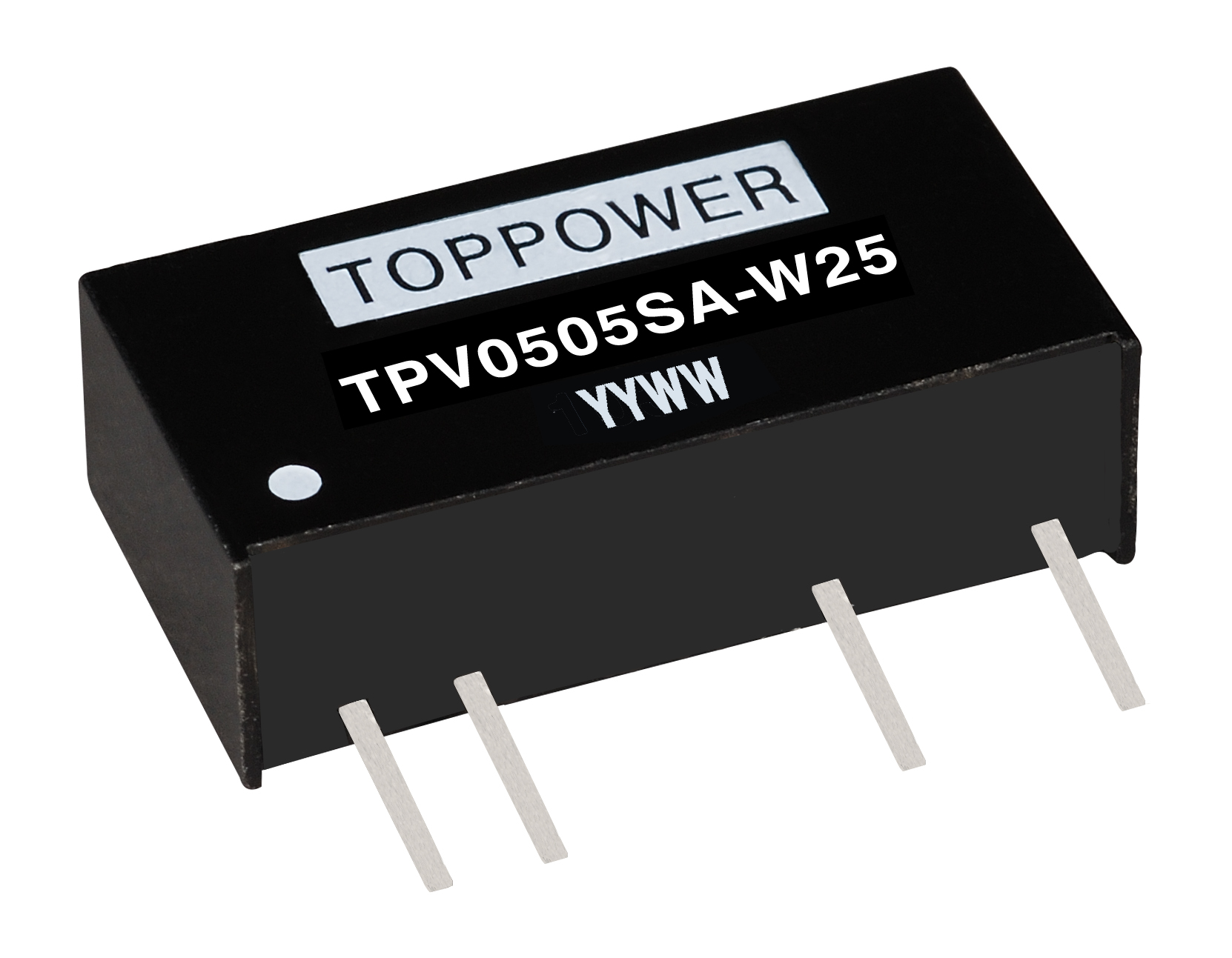

TOPPOWER/广州顶源电子 DC-DC模块 TPV0512SP-W25

TPV0512SP-W25概述

    # TPV-W25 系列电源模块技术手册

    产品简介


    TPV-W25系列是一款高效、小体积的DC/DC电源模块,专为PCB安装设计。它提供了正负双输出和单输出选项,能够满足多种应用场景的需求。其主要特点是具备工业级环境温度适应能力,以及高隔离电压(3000VDC),使其适用于需要正负电压或单输出和高隔离电压的场合。

    技术参数


    输入特性
    - 输入电压范围:
    - 3.3V输入产品:2.9V - 3.6V
    - 5V输入产品:4.4V - 5.6V
    - 12V输入产品:11V - 13.3V
    - 15V输入产品:13.4V - 16.4V
    绝缘特性
    - 绝缘电压:测试1分钟,最小3000VDC
    - 绝缘电阻:加1000VDC,最小1GΩ
    输出特性
    - 额定功率:0.25W
    - 输出电压精度:见输出电压精度曲线图
    - 线性调整率:输入电压±5%,变化率1.0%-1.2%
    一般特性
    - 开关频率:
    - 3.3V输入产品:95kHz
    - 5V输入产品:120-140kHz
    - 12V输入产品:145-180kHz
    - 15V输入产品:90-180kHz
    工作温度范围
    - 工作温度范围:-40℃至105℃
    - 储存温度:-50℃至130℃
    - 温升:30℃
    外形尺寸
    - DIP封装:14PIN,尺寸见具体外形尺寸表
    - SIP封装:7PIN,尺寸见具体外形尺寸表

    产品特点和优势


    TPV-W25系列电源模块的主要优势包括:
    - 高效率:可达83%
    - 高功率密度:0.85W/cm³
    - 低纹波:能够承受3000V以上的耐压
    - 紧凑设计:适合空间受限的应用
    - 国际标准引脚:方便安装和使用
    - 环保合规:符合RoHS标准
    - 双输出功率共享:提高系统可靠性

    应用案例和使用建议


    应用案例
    TPV-W25系列广泛应用于通信设备、医疗仪器、工业控制等领域。例如,在通信设备中,可以作为主电源模块或备用电源模块使用;在医疗仪器中,可以提供稳定的双极电源。
    使用建议
    - 在选择输入电压时,需确保供电电压稳定,避免输入电压波动过大。
    - 在高温环境下使用时,要注意散热措施,避免因温升过高导致性能下降。
    - 在多模块并联使用时,应保证各模块输入电压一致,以减少输出电压偏差。

    兼容性和支持


    TPV-W25系列支持DIP和SIP两种封装形式,可根据不同的安装需求进行选择。厂商提供了全面的技术支持和服务,包括安装指南、用户手册和技术咨询等。此外,该产品通过了CE认证,保障了用户的使用安全。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定
    - 解决办法:检查输入电压是否稳定,确保符合产品规定的输入电压范围。
    2. 模块过热
    - 解决办法:加强散热措施,如增加散热片或改善通风条件。
    3. 模块无法正常启动
    - 解决办法:确认输入电压正确且稳定,检查模块接线是否正确。

    总结和推荐


    TPV-W25系列电源模块以其高效、高功率密度和优良的稳定性,成为众多应用场合的理想选择。它的紧凑设计和多样化封装形式使其适用于各种不同空间限制的应用。此外,良好的技术支持和认证也是其一大优势。因此,我们强烈推荐在需要高可靠性和稳定性的场合中使用TPV-W25系列电源模块。

TPV0512SP-W25参数

参数
输入电压最大值 -
输出总功率 -
输出方式 -
散热方式 -
输出电流最大值 -
输出电压 -
转换效率 -
最大容性负载 -
类型 -
输入电压最小值 -
特性 -
输出电压组数 -
开关频率 -

TPV0512SP-W25厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPV0512SP-W25数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPV0512SP-W25 TPV0512SP-W25数据手册

TPV0512SP-W25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.52
50+ ¥ 19.6236
100+ ¥ 18.0036
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.52
