TPV1515SP-W5

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPV1515SP-W5
供应商: 云汉优选
标准整包数: 1

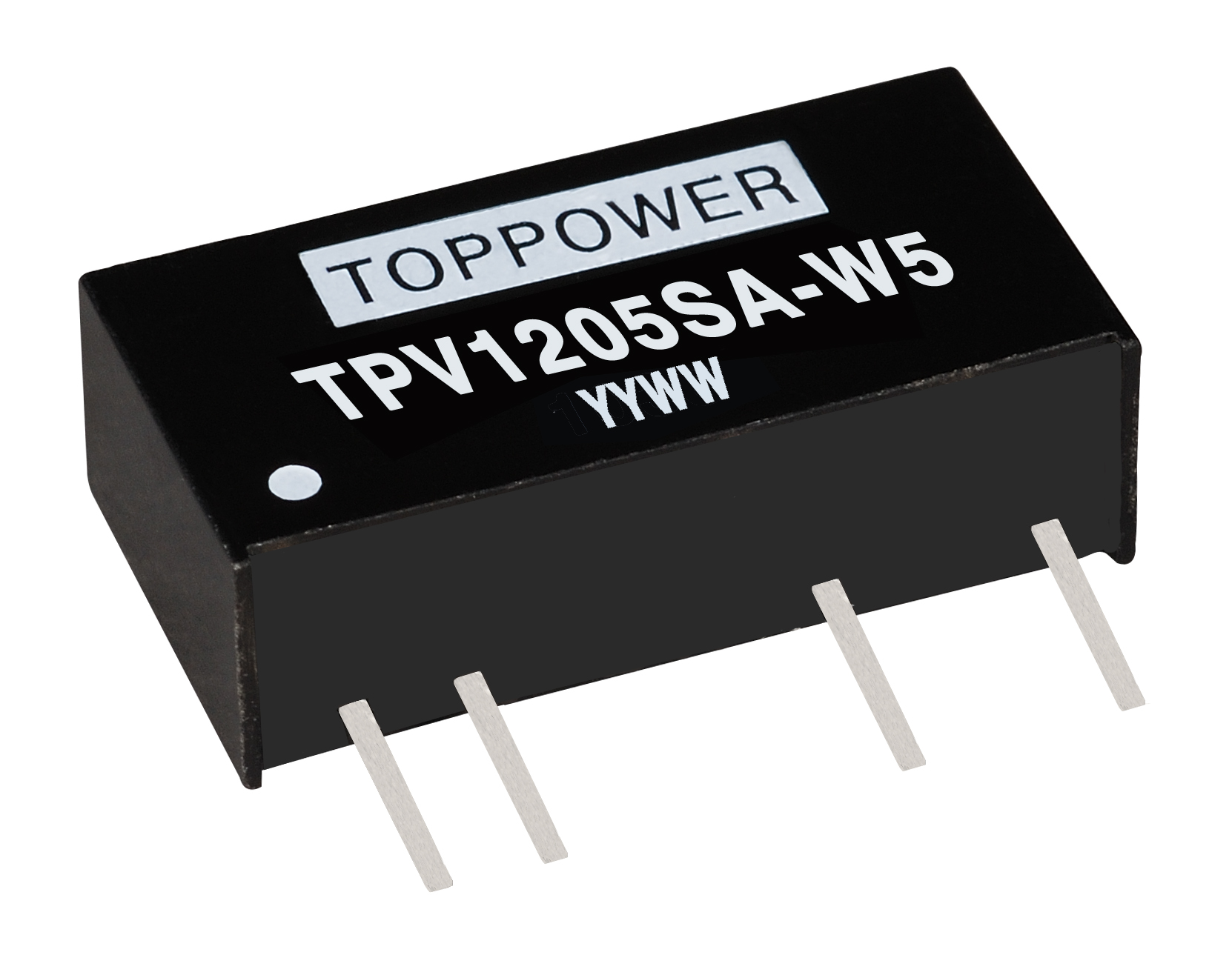

TOPPOWER/广州顶源电子 DC-DC模块 TPV1515SP-W5

TPV1515SP-W5概述

    TPV-W5 系列 0.5W 隔离 DC/DC 转换器技术手册解读

    1. 产品简介


    TPV-W5 系列是一款高效、小型化的 DC/DC 电源转换模块,专为工业级应用设计。其核心功能在于实现正负双输出或单输出,能够提供 3.3V、5V、12V 和 15V 的不同输入电压选项,同时支持广泛的输出电压范围(如 ±5V、±9V、±12V、±15V)。产品适用于需要高隔离电压(超过 3000VDC)的场景,如通信设备、医疗仪器和电力系统等领域。封装形式灵活多样,提供 SIP 和 DIP 两种选择,满足 PCB 安装需求。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 3.3V 输入产品 | 2.9 | 3.3 | 3.6 | V |
    | 输入电压范围 | 5V 输入产品 | 4.4 | 5 | 5.6 | V |
    | 输入电压范围 | 12V 输入产品 | 11 | 12 | 13.3 | V |
    | 输入电压范围 | 15V 输入产品 | 13.4 | 15 | 16.4 | V |
    | 绝缘电压 | 测试 1 分钟 | - | 3000 | - | VDC |
    | 输出电压精度 | 温度变化 +/-5% | - | 1.0~1.2 | - | %/% |
    | 开关频率 | 3.3V 输入产品 | - | 95 | - | kHz |
    | 工作温度范围 | -40~105℃ | - - | ℃ |
    该系列产品的效率高达 83%,功率密度达到 0.85W/cm³,能够在 -40℃ 至 105℃ 的工业级环境中稳定运行。具备 CE 认证,符合 RoHS 要求,并且拥有出色的耐压能力和低输出纹波性能。

    3. 产品特点和优势


    - 高效节能:高达 83% 的转换效率。
    - 紧凑设计:提供高功率密度,适合空间受限的应用场景。
    - 安全可靠:3000VDC 的绝缘电压确保了优异的安全性能。
    - 灵活性强:支持多种输入和输出配置,适用于广泛的应用需求。
    - 环保合规:符合 RoHS 标准,无铅焊接兼容。

    4. 应用案例和使用建议


    TPV-W5 系列广泛应用于工业控制、医疗设备、通信系统等领域。例如,在通信系统中,其双输出特性可以分别供给信号处理单元和电源管理单元,简化电路设计并提高系统的稳定性。
    使用建议:
    - 在高温环境下工作时,注意散热设计以保持最佳性能。
    - 根据具体应用场景选择合适的封装形式(SIP 或 DIP)。
    - 仔细匹配输入电压与输出电压,避免超出产品额定范围导致损坏。

    5. 兼容性和支持


    TPV-W5 系列与大多数主流微控制器、FPGA 和 DSP 兼容,可直接连接使用。厂商提供详细的技术文档和支持服务,包括在线客服和技术培训,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在额定范围内,并重新校准。 |
    | 温度过高 | 改善散热设计,增加风扇或其他散热措施。 |
    | 无法启动 | 确认接线正确,尝试更换模块进行测试。 |

    7. 总结和推荐


    综上所述,TPV-W5 系列以其卓越的技术指标、紧凑的设计和广泛的应用场景成为工业电源领域的理想选择。无论是效率、可靠性还是易用性方面都表现出色,特别适合对空间和性能都有较高要求的应用场合。因此,强烈推荐这一系列产品给需要高性能 DC/DC 转换器的工程师和技术人员。

TPV1515SP-W5参数

参数
特性 -
输出电压 -
类型 -
输出总功率 -
输出方式 -
输出电流最大值 -
最大容性负载 -
输入电压最小值 -
散热方式 -
输入电压最大值 -
输出电压组数 -
转换效率 -
开关频率 -

TPV1515SP-W5厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPV1515SP-W5数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPV1515SP-W5 TPV1515SP-W5数据手册

TPV1515SP-W5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.714
50+ ¥ 15.0228
100+ ¥ 13.7808
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.71
