TPET1205P-2W

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPET1205P-2W
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPET1205P-2W

TPET1205P-2W概述

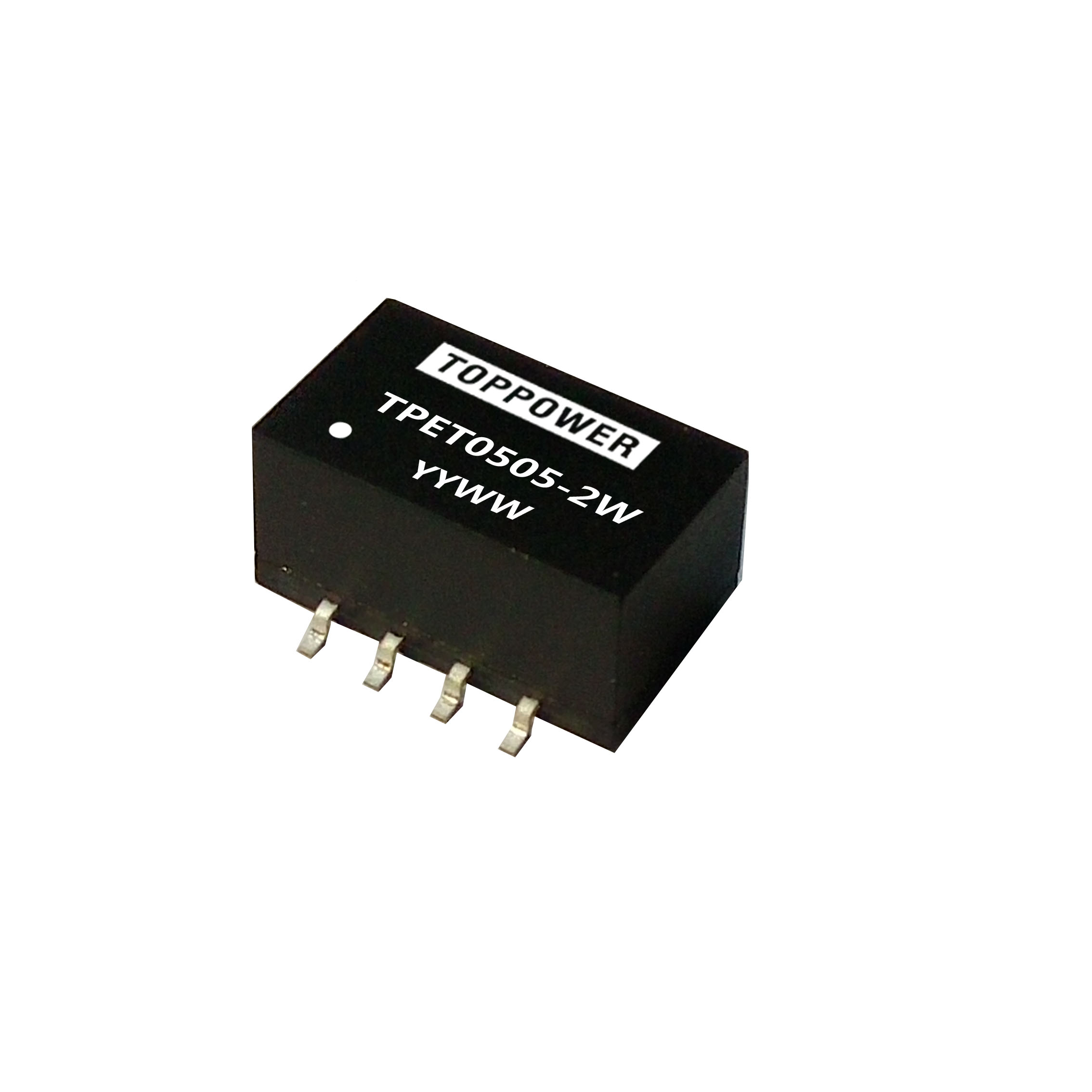

    TPET-2W 系列 2W 3KVDC 隔离单输出 DC/DC SMD 型电源模块

    产品简介


    TPET-2W 系列是由广州拓普电力科技有限公司开发的一款标准表面贴装电源模块。该系列电源模块适用于需要高效能和紧凑结构的应用场景。它们采用了全自动贴片机进行组装,并支持回流焊工艺,从而提高产能并减少人工费用。此外,这些电源模块具有高效率、低输出纹波和高直流电压隔离特性,非常适合在电信、医疗设备、工业自动化等领域使用。

    技术参数


    TPET-2W 系列的主要技术参数如下:
    | 产品编码 | 额定输入电压(V) | 输出电压(V) | 输出电流(Max./Min)(mA) | 效率(典型)(%) |

    | TPET0505-2W | 5 | 5 | 400/40 | 75 |
    | TPET0509-2W | 5 | 9 | 222/22 | 78 |
    | TPET0512-2W | 5 | 12 | 167/16.7 | 78 |
    | TPET0515-2W | 5 | 15 | 133/13.3 | 79 |
    | TPET1205-2W | 12 | 5 | 400/40 | 75 |
    | TPET1209-2W | 12 | 9 | 222/22 | 78 |
    | TPET1212-2W | 12 | 12 | 167/16.7 | 78 |
    | TPET1215-2W | 12 | 15 | 133/13.3 | 79 |
    | TPET1515-2W | 15 | 15 | 133/13.3 | 79 |
    - 输入特性:
    - 输入电压范围:5V (4.5-5.5V), 12V (11-13.3V), 15V (13.4-16.4V)

    - 绝缘特性:
    - 绝缘电压:3000VDC (1秒)
    - 绝缘电阻:1GΩ (加1000VDC)
    - 其他参数:
    - 短路保护:1秒
    - 内部功耗:610mW (典型)
    - 开关频率:120kHz
    - 工作温度范围:-40℃到105℃
    - 存储温度:-55℃到125℃
    - 符合RoHS和CE认证

    产品特点和优势


    TPET-2W 系列电源模块的特点和优势如下:
    - 高效能:最高效率可达79%,且输出纹波低。
    - 高可靠性:3000VDC的高直流电压隔离确保安全运行。
    - 易于集成:采用SMD封装,可轻松通过自动贴片机进行装配。
    - 高密度设计:功率密度达到1.8W/cm³。
    - 环保合规:符合RoHS和CE认证要求。

    应用案例和使用建议


    TPET-2W 系列适用于多种应用场景,如电信设备、医疗仪器和工业控制系统等。根据手册中的示例,可以在以下情况下使用:
    - 电信设备:用于提供稳定可靠的电源,以保证通信质量。
    - 医疗仪器:确保设备运行的安全性和稳定性。
    - 工业自动化:在恶劣环境中提供稳定的电源供应。
    使用建议:
    - 在安装过程中确保电源模块与主板之间的良好接触。
    - 在选择电源模块时,需考虑输入电压和所需输出电压以确保最佳匹配。
    - 安装时应注意散热问题,以防止因过热导致损坏。

    兼容性和支持


    TPET-2W 系列电源模块具备良好的兼容性,可以与其他符合相关标准的电子元件和设备配合使用。制造商提供全面的技术支持和售后服务,包括但不限于:
    - 客户咨询和支持服务
    - 技术文档和用户手册
    - 返修和替换服务

    常见问题与解决方案


    常见问题及其解决方案如下:
    1. 电源模块启动异常
    - 解决方法:检查输入电压是否在规定范围内,必要时重启设备。
    2. 输出电压不稳定
    - 解决方法:确认负载情况是否正常,检查是否有干扰因素。
    3. 模块过热
    - 解决方法:确保良好的散热措施,避免长时间满载运行。

    总结和推荐


    TPET-2W 系列电源模块凭借其高效率、高可靠性和易集成的特点,在市场上具有较强的竞争力。这些模块特别适合在需要高效能和紧凑设计的应用中使用。鉴于其出色的表现,我们强烈推荐在合适的项目中选用TPET-2W 系列电源模块。

TPET1205P-2W参数

参数
开关频率 -
散热方式 -
转换效率 -
最大容性负载 -
输入电压最大值 -
输出电流最大值 -
输出电压 -
输出电压组数 -
输入电压最小值 -
输出方式 -
特性 -
输出总功率 -
类型 -

TPET1205P-2W厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPET1205P-2W数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPET1205P-2W TPET1205P-2W数据手册

TPET1205P-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.1592
50+ ¥ 18.3168
100+ ¥ 16.8048
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.15
