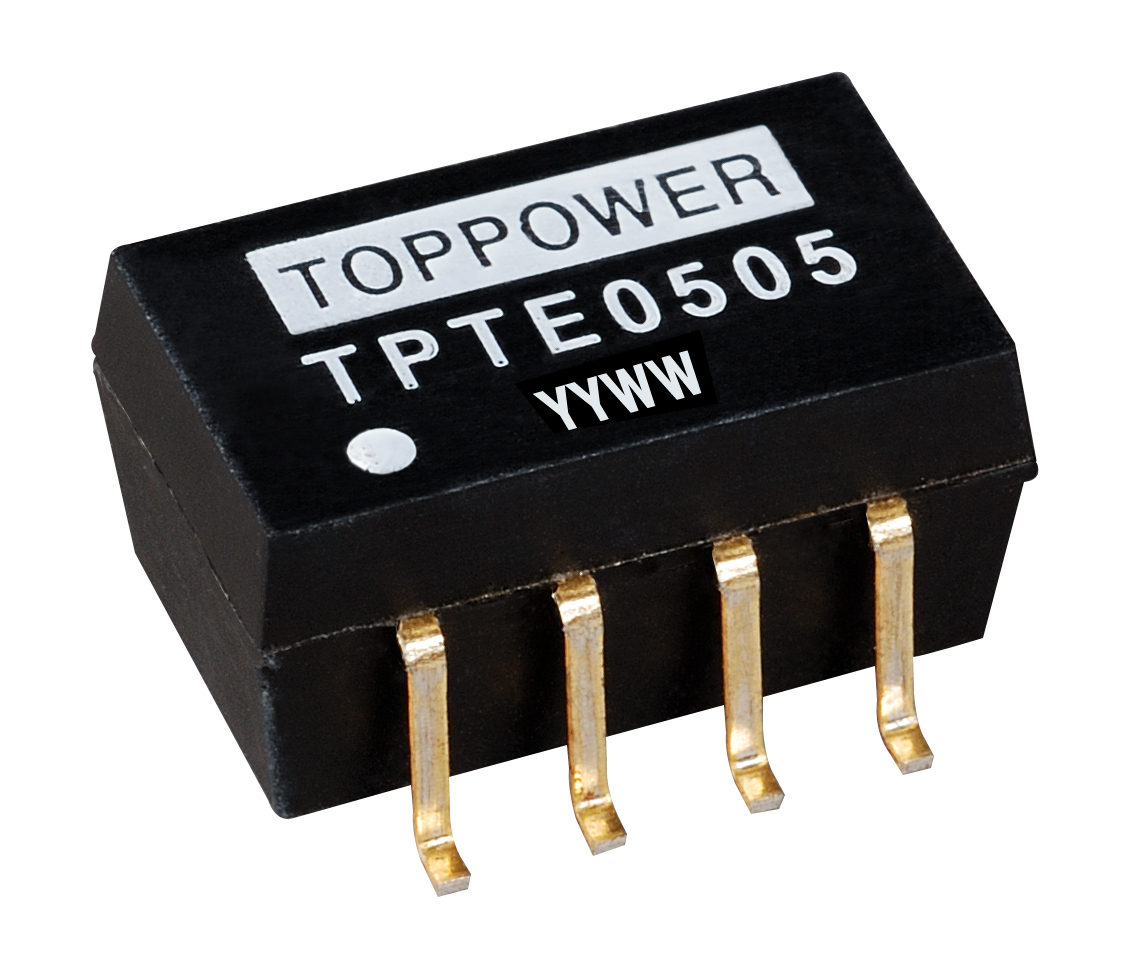

TPTE1209

产品分类: DC-DC模块
产品描述: /
供应商型号: SG-TPTE1209
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPTE1209

TPTE1209概述

    # TPTE系列电源模块技术手册

    产品简介


    TPTE系列是一款专为现代电子设计需求量身打造的标准表面贴装电源模块。它采用了先进的IC引线框架技术,将集成电路封装技术融入到电源模块的设计中,具备IC的所有优点。这种设计使得TPTE系列可以完全适配全自动贴片机进行组装,并满足回流焊工艺的要求,从而显著提升生产效率,降低人工成本。工业级的环境适应能力,使得TPTE系列能够在宽广的工作温度范围内稳定运行。此外,该系列产品以体积小巧著称,同时兼具高效率、低输出纹波的优势,特别适用于需要电源隔离和电压转换的各类场合。SMD封装进一步提升了模块的集成度和可靠性,而引线框架的金镀层则确保了长时间存储和高温环境下的焊接质量。
    主要功能和应用领域
    - 功能:高效电源转换、电压隔离、低输出纹波。
    - 应用领域:通信设备、工业自动化、医疗设备、家用电器等领域。

    技术参数


    以下是TPTE系列电源模块的技术规格:
    | 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | 3.3V 输入产品 | 2.9 | 3.3 | 3.6 | V |
    5V 输入产品 | 4.5 | 5.0 | 5.5 | V |
    12V 输入产品 | 11 | 12.0 | 13.3 | V |
    15V 输入产品 | 13.4 | 15 | 16.4 | V |
    24V 输入产品 | 22 | 24 | 26.5 | V |
    | 绝缘电压 | 测试 | 1500 | 3000 VDC |
    | 绝缘电阻 | 加 1000VDC 1 GΩ |
    | 短路保护时间 1 秒 |
    | 开关频率 120 kHz |
    | 工作温度范围 -40 | 105 °C |

    产品特点和优势


    TPTE系列电源模块以其独特的功能和卓越的性能在市场上脱颖而出:
    1. 高效能:典型效率高达78%,在同类产品中表现优异。
    2. 高可靠性:采用金镀引线框架,提高长期稳定性和抗老化能力。
    3. 高隔离性:提供1500V、3000V以上的直流电压隔离,满足各种严苛环境需求。
    4. 灵活定制:支持多种输入电压(3.3V、5V、12V等)和输出电压(3.3V、5V、9V等),并可按需定制。
    5. 紧凑设计:体积小巧,适合空间受限的应用场景。

    应用案例和使用建议


    应用案例
    TPTE系列电源模块广泛应用于以下场景:
    - 通信设备:作为网络设备的辅助电源,确保系统稳定性。
    - 工业自动化:用于传感器信号处理,提供可靠的电压供应。
    - 医疗设备:确保医疗仪器的高压隔离和低纹波供电。
    使用建议
    1. 选择合适的输入电压:根据实际需求选择对应的产品型号,如TPTE0505(输入5V,输出5V)。
    2. 关注温度范围:对于工作温度高于85℃的应用,需注意降额使用,以保证模块寿命。
    3. 合理布板设计:尽量缩短电源走线长度,减少寄生效应,提高模块性能。

    兼容性和支持


    TPTE系列模块支持多种主流SMD封装标准,可直接兼容主流PCB设计工具。厂商提供了详尽的技术支持文档,包括RoHS和CE认证,以及针对不同场景的优化方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块启动时出现异常输出 | 检查输入电压是否在规定范围内 |
    | 输出电压不稳定 | 调整负载调整率设置 |
    | 温度过高 | 增加散热片或改善通风条件 |

    总结和推荐


    TPTE系列电源模块凭借其高效的转换效率、出色的隔离性能和稳定的输出特性,在众多应用场景中表现出色。特别是其高集成度和低成本的优势,使其成为现代电子设计的理想选择。如果您正在寻找一款既可靠又经济的电源解决方案,TPTE系列无疑是您的最佳选择。我们强烈推荐TPTE系列用于需要高性能电源模块的各类项目中。

TPTE1209参数

参数
输出电流最大值 111mA
输出总功率 1W
输入电压最小值 10.8V
最大容性负载 -
散热方式 自然空冷
类型 -
转换效率 -
输入电压最大值 13.2V
特性 效率高,低输出纹波,体积小
输出方式 不可调
输出电压 9V
输出电压组数 1
开关频率 -
长*宽*高 12.7mm*7.7mm*6.1mm
通用封装 SMD
安装方式 板安装
应用等级 工业级

TPTE1209厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPTE1209数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPTE1209 TPTE1209数据手册

TPTE1209封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.2164
50+ ¥ 4.9896
100+ ¥ 4.5792
库存: 100
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 5.21
直接购买
加入购物车
