TPLE0303DP-W1

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPLE0303DP-W1
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPLE0303DP-W1

TPLE0303DP-W1概述

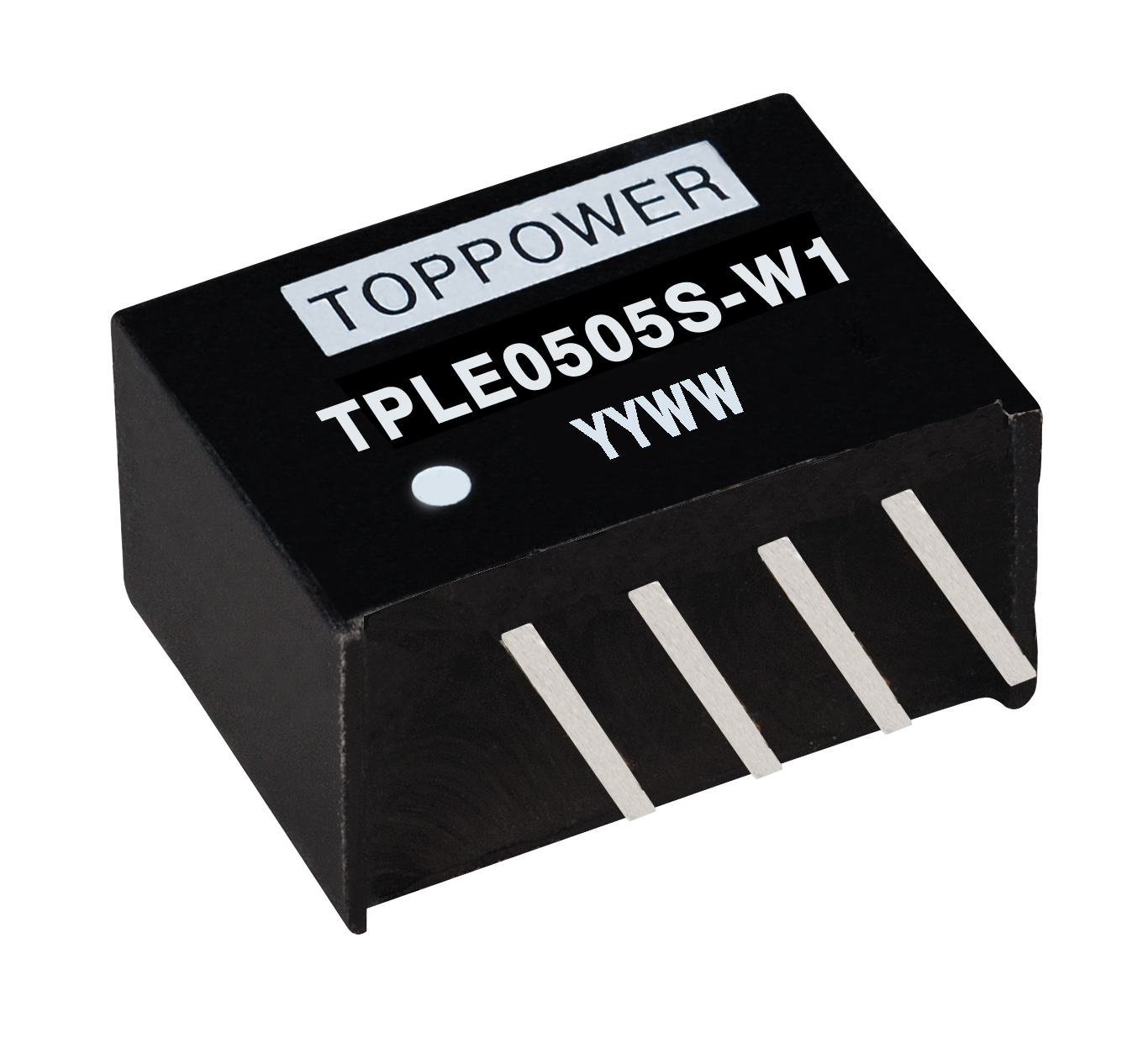

    TPLE-W1 系列 0.1W 高效 DC/DC 转换器

    1. 产品简介


    TPLE-W1 系列是广州拓普电源科技有限公司推出的一款高效能、低成本的 DC/DC 转换器。该系列产品以其低功耗、高效能和高可靠性著称,适用于需要电压隔离和转换的小负载场合。特别适合工业级应用,如仪器仪表、通信设备和消费电子产品等。

    2. 技术参数


    - 额定输入电压: 3.3V、5V、12V
    - 输出电压: 3.3V、5V、9V、12V、15V(可根据客户需求定制)
    - 输出电流: 见具体型号(Max./Min.),最高可达 20mA
    - 效率: 高达 86%
    - 封装形式: DIP 和 SIP
    - 隔离电压: 1500VDC
    - 绝缘电压: 1500VDC
    - 绝缘电阻: 1GΩ(测试条件:加 1000VDC)
    - 开关频率: 80kHz
    - 工作温度范围: -40℃ 到 105℃
    - 存储温度: -55℃ 到 130℃
    - 重量: 1.30g (SIP), 1.48g (DIP)
    - 额定功率: 0.1W(温度范围-40℃到85℃)

    3. 产品特点和优势


    TPLE-W1 系列 DC/DC 转换器具备以下显著特点和优势:
    - 低功耗: 额定功率仅为 0.1W,非常适合小负载场合。
    - 高效率: 效率高达 86%,在同类产品中表现优异。
    - 高隔离电压: 提供 1500VDC 的隔离电压,确保电路的安全可靠。
    - 宽温范围: 工作温度范围广,从 -40℃ 到 105℃,适应各种恶劣环境。
    - 小巧轻便: SIP 和 DIP 封装形式,体积小且便于安装。
    - 持续短路保护: 部分型号具备持续短路保护功能,进一步提高了可靠性。
    - 符合 RoHS 标准: 符合环保要求,绿色环保。

    4. 应用案例和使用建议


    TPLE-W1 系列 DC/DC 转换器在多种场合下表现出色,尤其适用于需要电压隔离的小负载应用。例如:
    - 医疗设备: 用于仪器仪表中的电源转换,确保医疗设备的安全稳定运行。
    - 通信设备: 作为通信设备内部的小负载电源模块,提高系统整体性能。
    - 仪器仪表: 适用于需要高精度、高稳定性的场合。
    使用建议:
    - 在选择输出电压和电流时,需根据实际应用需求进行配置,以避免过载现象。
    - 安装时需确保良好的散热环境,尤其是在高温环境下使用时。
    - 对于需要长时间稳定工作的场合,建议选择带有持续短路保护功能的型号。

    5. 兼容性和支持


    TPLE-W1 系列产品与同系列的 TPE 系列兼容,可以方便地替代现有设计中的类似组件。制造商提供详尽的技术支持和售后服务,包括产品咨询、技术支持和故障排除服务。所有产品均通过 CE 认证,确保质量和安全性。

    6. 常见问题与解决方案


    1. 问: 输出电压不稳定怎么办?
    - 答: 检查输入电压是否在额定范围内,确认负载调整率和线性调整率是否符合要求。如果问题依旧存在,请联系技术支持。

    2. 问: 使用过程中出现过热现象怎么办?
    - 答: 确保良好的散热环境,避免过载使用。必要时可考虑增加散热措施或选用更适合的应用场景。

    7. 总结和推荐


    综上所述,TPLE-W1 系列 DC/DC 转换器是一款性能卓越、性价比高的产品。它具有低功耗、高效率、高隔离电压等特点,适用于多种应用场景。无论是医疗设备、通信设备还是仪器仪表,TPLE-W1 都能提供可靠的电源转换解决方案。强烈推荐使用此系列转换器,以满足您的不同需求。

TPLE0303DP-W1参数

参数
输出电压 -
输出总功率 -
转换效率 -
类型 -
最大容性负载 -
开关频率 -
输入电压最大值 -
输出方式 -
输出电流最大值 -
输出电压组数 -
输入电压最小值 -
散热方式 -
特性 -

TPLE0303DP-W1厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPLE0303DP-W1数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPLE0303DP-W1 TPLE0303DP-W1数据手册

TPLE0303DP-W1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.52
50+ ¥ 19.6236
100+ ¥ 18.0036
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.52
直接购买
加入购物车
