TPL0512SP

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPL0512SP
供应商: 云汉优选
标准整包数: 1

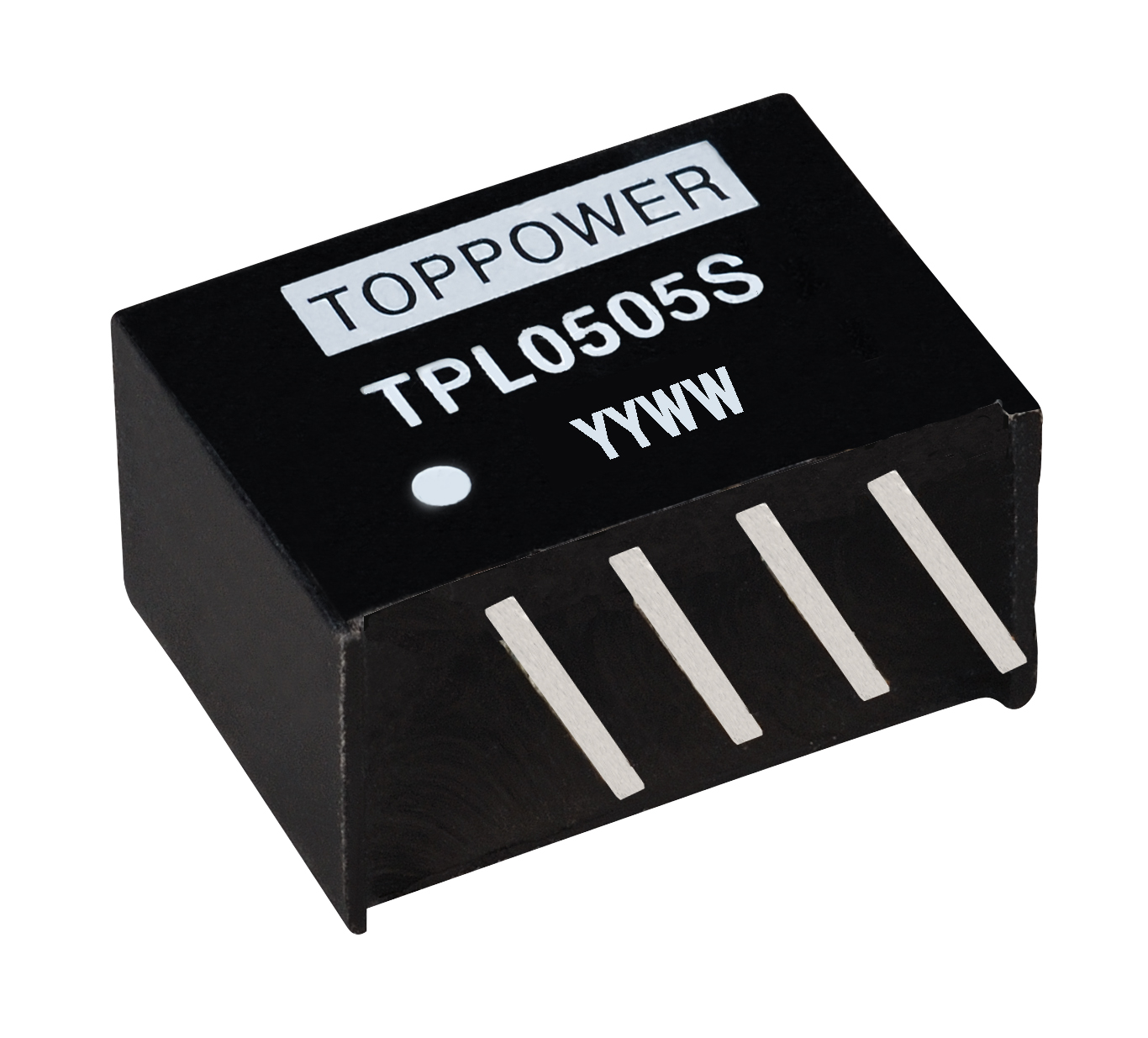

TOPPOWER/广州顶源电子 DC-DC模块 TPL0512SP

TPL0512SP概述

    TPL系列 2W隔离DC/DC电源模块技术手册

    产品简介


    TPL系列是广州拓扑电子有限公司生产的额定功率为2W的隔离型DC/DC电源模块。该系列产品采用国际标准引脚设计,支持宽范围的工作温度(-40℃至105℃),保证在恶劣环境下仍能稳定输出。其高效率(最高可达88%)及低负载调整率使其非常适合需要精确输出电压的应用场合,如通信设备、工业自动化控制等领域。

    技术参数


    - 额定功率:2W
    - 隔离电压:1.5KVDC
    - 工作温度范围:-40℃ 至 105℃
    - 效率:最高88%
    - 输出电压精度:±1.2%
    - 负载调整率:3.3V时为9%,5V时为9%,9V时为5%,12V时为6%,15V时为9%,24V时为9%
    - 开关频率:95kHz
    - 最大额定值:输入电压(5V:7V,12V:15V,24V:28V)
    - 封装形式:SIP封装
    - 尺寸:14x7.5x10 mm
    - 重量:2.0g

    产品特点和优势


    1. 高效稳定:高达88%的效率,能够在宽范围温度下稳定输出2W功率。
    2. 高精度输出:±1.2%的输出电压精度,特别适合对电压精度有严格要求的应用场合。
    3. 低负载调整率:低至5%的负载调整率,确保负载变化时输出电压波动极小。
    4. 可靠性:符合RoHS要求,通过CE认证,具有UL94V-0防火等级,保证了长时间工作的可靠性。
    5. 易于安装:采用SIP封装,体积小巧,便于安装和使用。

    应用案例和使用建议


    TPL系列广泛应用于通信设备、工业自动化控制、医疗器械等领域。例如,在通信设备中,TPL系列可以用于提供稳定的电源,保证通信系统的正常运行;在工业自动化控制中,TPL系列可以作为控制系统的一部分,提供精准的供电。
    使用建议:
    1. 散热设计:尽管TPD系列具有良好的热管理能力,但在高温环境下建议进行适当的散热处理,以延长使用寿命。
    2. 电路布局:在布线时应尽量减少干扰,确保信号完整性和稳定性。
    3. 电源滤波:为了进一步提高电源的纯净度,建议在电源输入端增加滤波电容。

    兼容性和支持


    TPL系列兼容多种输入电压(5V、12V、24V),并提供定制化的输出电压选项(3.3V、5V、9V、12V、15V、24V)。厂商提供了详尽的技术支持文档和售后服务,确保用户能够正确安装和使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,检查负载是否超载。 |
    | 电源模块过热 | 检查散热措施是否到位,确保电源模块周围有足够的通风空间。 |
    | 输出电压偏移 | 核实输出电压精度,检查连接线路是否有问题。 |

    总结和推荐


    综上所述,TPL系列是一款高性能、高可靠性的隔离DC/DC电源模块。它不仅具有高效率和高精度输出的优点,而且设计紧凑,易于安装。对于需要稳定供电的场合,TPL系列无疑是一个理想的选择。我们强烈推荐用户选用此系列的产品,以满足各类应用的需求。

TPL0512SP参数

参数
输出电压组数 -
输出电压 -
开关频率 -
类型 -
输出电流最大值 -
输入电压最大值 -
输入电压最小值 -
输出总功率 -
散热方式 -
特性 -
最大容性负载 -
输出方式 -
转换效率 -

TPL0512SP厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPL0512SP数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPL0512SP TPL0512SP数据手册

TPL0512SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.6304
50+ ¥ 22.5936
100+ ¥ 20.7252
库存: 1000
起订量: 1 增量: 35
交货地:
最小起订量为:1
合计: ¥ 23.63
直接购买
加入购物车
