1825261-1

产品分类: 滑动开关
厂牌: TE CONNECTIVITY
产品描述: 125V(AC) On-On 15000Cycles 125V 400mA 短路(MBB) 2.3mm 通孔安装 13.999972mm*5.79882mm*5.8mm
供应商型号: Q-1825261-1
供应商: 期货订购
标准整包数: 640

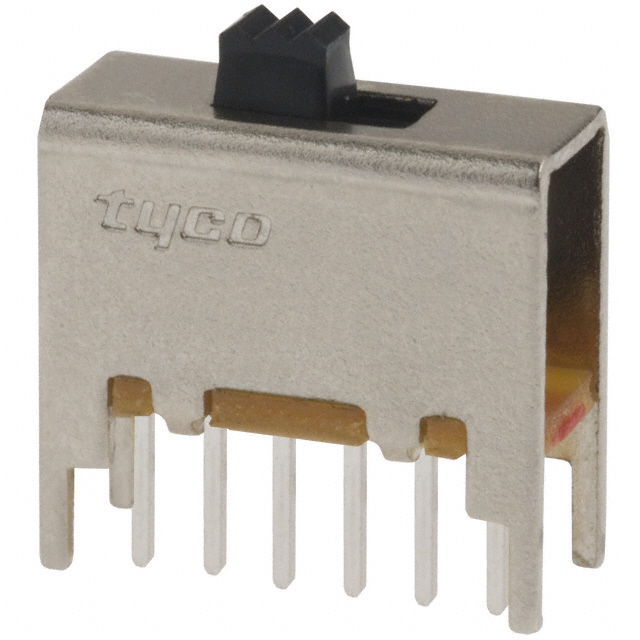

TE CONNECTIVITY 滑动开关 1825261-1

1825261-1概述


    产品简介


    产品类型: 双极双掷(DPDT)滑动开关
    主要功能: 用于切换电路中的电流方向,实现电路的不同连接方式。
    应用领域: 广泛应用于各种工业设备、通信设备及家用电器中,特别是在需要高可靠性及精准控制的场合。

    技术参数


    - 配置: 双极双掷(DPDT)
    - 极数-转换数: 2-1, 5-4
    - 操作功能: 开-开(On-On)
    - 额定接触电流: 0.3 A
    - 额定操作电压: 125 VAC
    - 终端连接方法: 通孔焊接(Through Hole - Solder)
    - 引脚长度: 3 mm [0.118 in]
    - 接触基材: 铜合金
    - 接触镀层材料: 银
    - 执行器材料: 聚甲醛(POM)
    - 执行器颜色: 黑色
    - 执行器尺寸: 2.3 mm [0.09 in](长)
    - 产品尺寸: 5.8 mm [0.228 in](宽) × 14 mm [0.551 in](长)
    - 包装方式: 托盘
    - 认证标准:
    - UL 94HB 阻燃等级
    - 欧盟RoHS Directive 2011/65/EU 符合
    - 欧盟ELV Directive 2000/53/EC 符合
    - 中国RoHS 2 Directive MIIT Order No 32, 2016 符合
    - 欧盟REACH Regulation 符合

    产品特点和优势


    1. 可靠性高: 采用铜合金接触材料和银镀层,保证长期使用中的稳定性和耐用性。
    2. 安装简便: 通过孔焊接连接方式,使得安装过程简单快捷。
    3. 适应性强: 能够承受125 VAC的操作电压,适用于多种高低压电路系统。
    4. 环保合规: 符合欧盟RoHS、ELV及REACH等严格标准,适用于全球范围内的生产和使用。

    应用案例和使用建议


    - 应用场景: 工业自动化设备、通信设备及家电设备中的电流切换控制。
    - 使用建议:
    - 确保正确安装位置,使执行器处于垂直状态。
    - 在焊接过程中注意温度控制,防止过高温度导致材料损坏。
    - 建议定期检查和清洁,以保持最佳工作状态。

    兼容性和支持


    - 兼容性: 可与其他同系列的产品配合使用,如MSS225004=DPDT SL SW VERT AG。
    - 技术支持: 如有任何疑问或需要支持,可拨打技术支持电话+1 800 522 6752。

    常见问题与解决方案


    - Q: 在焊接时,如何避免过热损坏?
    - A: 控制焊接温度不超过265°C,并确保焊接时间适中。
    - Q: 如何检查开关的工作状态?
    - A: 使用万用表检测接触电阻,正常情况下应小于0.1Ω。
    - Q: 产品在极端温度下能否正常工作?
    - A: 产品在-20°C至+85°C范围内均能正常工作。

    总结和推荐


    综上所述,这款由Alcoswitch推出的双极双掷滑动开关具备高度的可靠性和广泛的适用性,特别适合于对稳定性要求较高的工业和通信设备。凭借其出色的电气特性和严格的环保合规性,我们强烈推荐使用该产品,特别是在需要高性能、高可靠性的场合。无论是从功能性还是从兼容性角度来看,这都是一款值得信赖的电子元器件产品。

1825261-1参数

参数
电压额定值 125V(AC)
执行器长度 2.3mm
机械寿命 15000Cycles
开关功能 On-On
最大交流触点电压 125V
最大直流触点电压 -
触点时间 短路(MBB)
电流额定值 400mA
长*宽*高 13.999972mm*5.79882mm*5.8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1825261-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1825261-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 滑动开关 TE CONNECTIVITY 1825261-1 1825261-1数据手册

1825261-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2560+ ¥ 9.5984
25600+ ¥ 9.4344
库存: 256000
起订量: 2560 增量: 640
交货地:
最小起订量为:2560
合计: ¥ 24571.9
