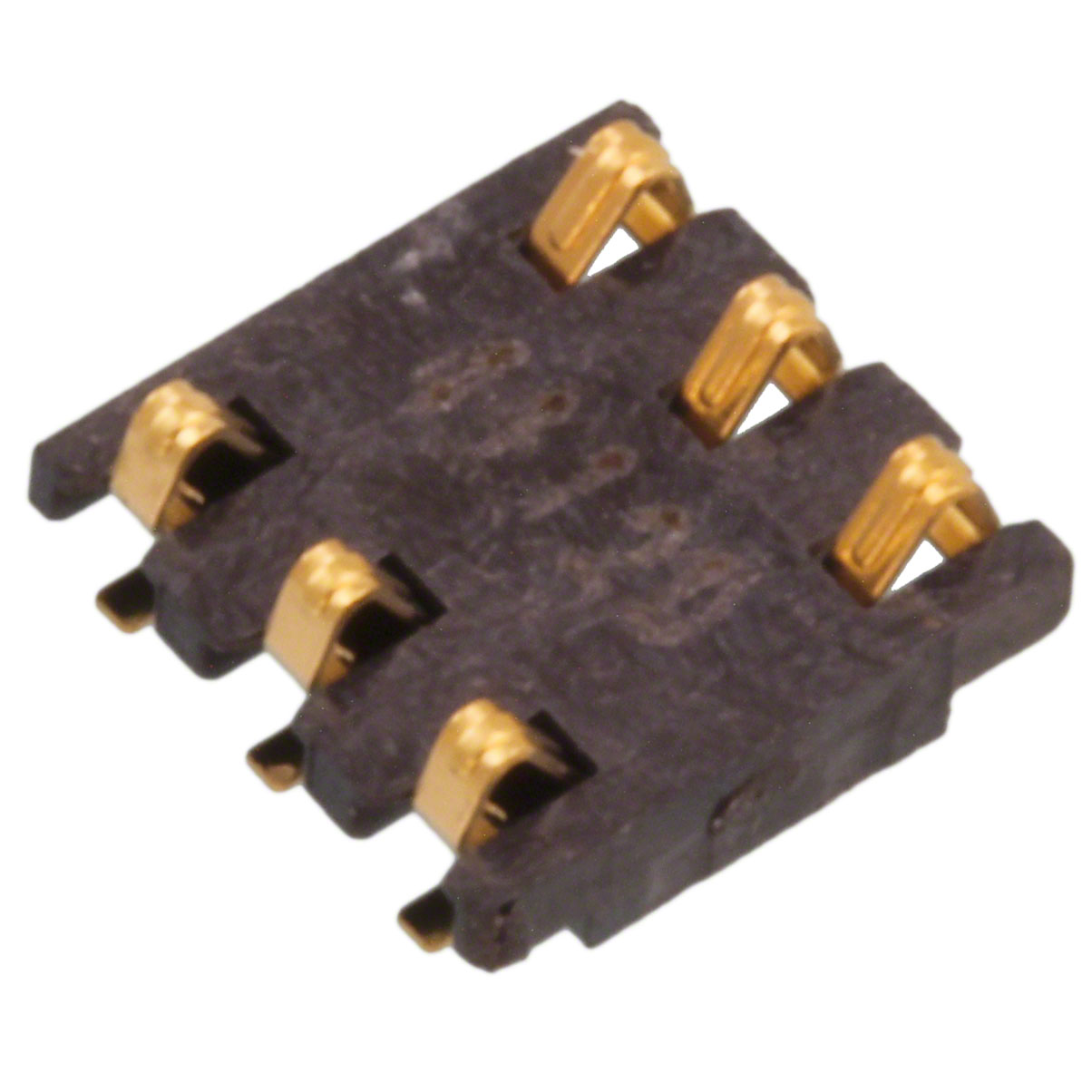

2199170-1

产品分类: 矩形连接器 - 弹簧式
厂牌: TE CONNECTIVITY
产品描述: Compression Contact,Non-Gendered 1.6mm 2 6 磷青铜,镉 100nm 金 贴片安装
供应商型号: JY-2199170-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 弹簧式 2199170-1

2199170-1概述


    产品简介


    本文介绍的是TE Connectivity的一款单件BtoB连接器(型号:2199170-1)。该产品设计用于高密度连接需求的应用场景,提供6个引脚,每个引脚之间的间距为1.6毫米,两个排列行的设计使其在有限的空间内提供了更高的连接密度。此连接器适用于各种电子设备,如通信设备、计算机主板、工业控制设备以及其他需要高可靠性的电路连接场合。

    技术参数


    以下是该连接器的主要技术规格和性能参数:
    - 尺寸:
    - 长度:未具体指定
    - 宽度:未具体指定
    - 高度:工作最大高度为4.2毫米,最小高度为4.0毫米
    - 引脚配置:6个引脚,每行3个引脚,间距为1.6毫米
    - 材质:
    - 端子:黄铜,厚度为0.10毫米
    - 外壳:高温热塑塑料,UL94V-0黑色等级
    - 镀层:
    - 接触区域镀金,厚度0.1至0.2微米
    - 焊接区域镀金,厚度0.025至0.075微米
    - 平面度:在回流焊前最大0.08毫米,在回流焊后最大0.1毫米
    - 包装方式:采用带式封装(Tape & Reel)
    - 接触要求:不允许引脚与PCB板面接触

    产品特点和优势


    这款连接器在设计上具有以下显著特点和优势:
    - 高密度连接:紧凑的双行结构能够在有限的空间内实现更多连接点,特别适合高密度应用。
    - 可靠的电气连接:镀金工艺提高了端子的导电性能和耐腐蚀性,确保了长期稳定的电气连接。
    - 适用性强:宽泛的工作温度范围(由于外壳材料的特性),以及高抗拉强度的引脚设计,使其适用于各种严苛的工业环境。
    - 便捷安装:便于自动插装和表面贴装,提高了生产效率。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于通讯设备、计算机主板、工业控制系统等领域。例如,在移动通信基站中,它可用于信号传输线路;在高端服务器中,它能够连接CPU和其他关键部件以传输高速数据。
    使用建议
    为了获得最佳性能,建议在安装过程中确保连接器的安装方向正确,并按照规定的工艺流程进行焊接。在批量生产时,考虑到高密度布线的需求,建议预先做好精确的PCB布局规划。

    兼容性和支持


    该产品与大多数标准的自动化装配线兼容。厂商提供详细的安装指南和技术支持服务,包括故障排查、质量保证和售后服务。客户可联系TE Connectivity官方客服获取更多技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器无法正确固定在PCB上 | 检查焊接质量和引脚对齐度,必要时重新焊接。 |
    | 连接器出现接触不良 | 检查镀层完整性,若损坏严重则更换新的连接器。 |
    | 引脚容易弯曲 | 确保正确安装方向,并使用正确的焊接参数避免过度加热。 |

    总结和推荐


    综上所述,TE Connectivity的2199170-1是一款集高性能、高可靠性于一体的单件BtoB连接器。其独特的双行高密度引脚设计和优质的镀层处理使其非常适合于高密度电子设备中的连接应用。鉴于其优良的性能和广泛应用前景,强烈推荐在相关项目中使用该产品。

2199170-1参数

参数
触头镀层厚度 100nm
类型 Compression Contact,Non-Gendered
间距 1.6mm
材料 磷青铜,镉
排数 2
触头镀层
触头数量 6
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

2199170-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2199170-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 弹簧式 TE CONNECTIVITY 2199170-1 2199170-1数据手册

2199170-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.3642
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.36
直接购买
加入购物车
