CAS-D20A

产品分类: 滑动开关
厂牌: NIDEC
产品描述: Switch Slide ON ON DPDT Flush Slide 0.1A 24VDC J-Bend SMD Bulk
供应商型号: ET-2944150
供应商: 海外现货
标准整包数: 1

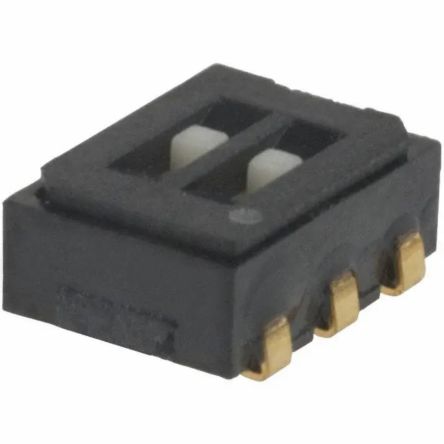

NIDEC 滑动开关 CAS-D20A

CAS-D20A概述

    # 电子元器件产品技术手册 — 滑动开关(SMD)

    产品简介


    滑动开关(SMD)是一种表面贴装型滑动开关,主要用于各种电子设备中,提供电路切换功能。它们常用于移动电话、便携式设备以及其他需要紧凑、可靠的电路控制的应用场合。本手册介绍了SLIDE SWITCHES (SMD)系列产品的详细信息,包括其结构、技术参数和使用指南。

    技术参数


    内部结构
    - 盖子:塑料材料
    - 滑块:塑料材料
    - 外壳:聚苯硫醚
    - 滑动触点:黄铜镀金
    - 固定触点:聚酰胺
    - 端子引脚:铜合金镀金
    主要技术规格
    - 操作温度范围:−40 ~ 85 °C
    - 存储温度范围:−40 ~ 85 °C
    - 密封性:可用封带,符合Washable类型
    - 净重:约0.05克(CAS-120)
    - 操作力:0.5 ~ 5 N(约0.05 ~ 0.51 kgf)
    - 停止强度:10 N(约1.02 kgf),持续60秒
    - 可焊性:再流焊:255°C(峰值温度)
    - 绝缘电阻:≥1000 MΩ(DC100 V)
    - 接触电阻:≤50 mΩ
    - 耐电压:AC500 V,持续60秒
    - 振动测试:振幅1.5 mm 或加速度98 m/s²,10-500 Hz,三轴方向各10次循环
    - 冲击测试:最大加速度490 m/s²,11 ms,六个方向各三次
    - 负载寿命:连续载荷2000次,DC6 ± 0.5 V,100 ± 10 mA

    产品特点和优势


    - 小型化设计:采用SMD封装,体积小,节省空间。
    - 优秀的接触稳定性:双面镀金接触点确保稳定连接。
    - 低轮廓设计:仅高2.5 mm,适合狭小空间安装。
    - 高可靠性:通过振动和冲击测试验证其耐用性。

    应用案例和使用建议


    应用案例
    - 手机和平板电脑:用于调节音量或切换模式。
    - 便携式设备:如电子阅读器,用于切换电源状态。
    - 医疗设备:用于仪器的控制开关。
    使用建议
    - 放置位置:应避免靠近高温或震动源,确保接触点不受污染。
    - 焊接过程:按照推荐的再流焊参数进行焊接,避免过高温度导致损坏。
    - 维护保养:定期检查接触点是否氧化,如有必要可使用酒精清洁。

    兼容性和支持


    - 兼容性:与大多数自动拾放设备兼容,符合RoHS标准。
    - 支持服务:提供详尽的技术支持和售后保障,可通过厂商获取。

    常见问题与解决方案


    1. 问题:接触不稳定,无法正常切换。
    - 解决方案:检查焊接质量,确认无短路现象,重新焊接。
    2. 问题:接触电阻过大。
    - 解决方案:清洁接触点,使用酒精擦拭后再测试。
    3. 问题:开关不动作。
    - 解决方案:检查开关是否卡住,适当调整安装位置。

    总结和推荐


    综上所述,SLIDE SWITCHES (SMD)系列滑动开关凭借其小型化设计、稳定的接触点和高可靠性,在各类电子设备中具有广泛的应用前景。特别是其适用于狭小空间的特点,使其在现代电子设备设计中大受欢迎。强烈推荐给寻求高效、可靠切换解决方案的设计工程师和制造商。

CAS-D20A参数

参数
电流额定值 -
电压额定值 -
执行器长度 -
机械寿命 -
开关功能 -
最大交流触点电压 -
最大直流触点电压 -
触点时间 -

CAS-D20A厂商介绍

Nidec(日本电产株式会社)是一家全球领先的精密小型电机制造商,成立于1973年,总部位于日本京都。公司主要产品包括精密小型电机、驱动器、控制系统等,广泛应用于家用电器、工业设备、汽车、IT设备等领域。

Nidec的产品主要分为以下几类:
1. 电机:包括直流无刷电机、步进电机、伺服电机等,广泛应用于家用电器、工业设备、医疗设备等领域。
2. 驱动器:包括电机驱动器、变频器等,用于控制电机的运行。
3. 控制系统:包括运动控制器、机器人控制器等,用于实现精确的运动控制。

Nidec的优势在于:
1. 技术创新:Nidec拥有强大的研发能力,不断推出新技术和新产品,满足市场需求。
2. 品质保证:Nidec严格把控产品质量,产品性能稳定可靠。
3. 客户服务:Nidec提供全方位的技术支持和售后服务,帮助客户解决实际问题。
4. 规模优势:Nidec在全球设有多个生产基地和研发中心,能够快速响应客户需求,提供定制化解决方案。

CAS-D20A数据手册

厂牌 PDF简要描述 下载
NIDEC 滑动开关 NIDEC CAS-D20A CAS-D20A数据手册

CAS-D20A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.492 ¥ 29.5073
10+ $ 2.2885 ¥ 19.3375
25+ $ 2.1538 ¥ 18.2
50+ $ 1.9686 ¥ 16.6348
100+ $ 1.9284 ¥ 16.2951
库存: 64
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.5
