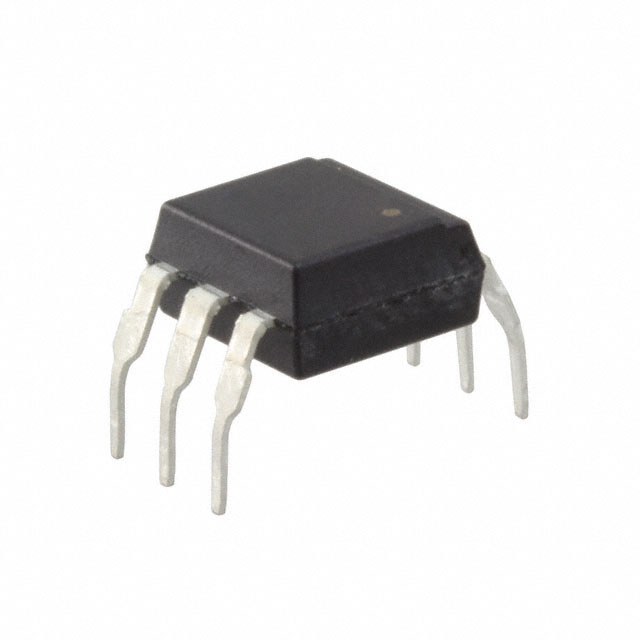

4N37M

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 DIP-6 通孔安装 7.3mm*6.5mm*3.5mm
供应商型号: 31M-4N37M
供应商: 云汉优选
标准整包数: 1
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 4N37M

4N37M概述


    产品简介


    4N35/4N37是一款光电耦合器(Photocoupler),适用于多种电子应用。它具有高隔离电压、快速响应时间以及多种封装形式,能够广泛应用于电源调节器、数字逻辑输入以及微处理器输入等领域。该系列产品包括4N35系列和4N37系列,它们在某些参数上有所区别,如隔离电压等级不同。这些光电耦合器由Lite-On Technology Corp.生产,该公司是一家知名的光电设备制造商。

    技术参数


    以下是4N35/4N37光电耦合器的技术规格:
    - 电流转移比率(CTR):
    - 最小值:100%,在IF=10mA,VCE=10V,Ta=25℃时。

    - 隔离电压:
    - 4N35系列:Viso = 3,550Vrms
    - 4N37系列:Viso = 1,500Vrms

    - 响应时间(tr):
    - 典型值:3μs,在Vcc=10V,IC=2mA,RL=100Ω时。
    - 绝对最大额定值(Ta=25℃):
    - 输入端:IF=60mA,VR=6V,P=100mW
    - 输出端:VCEO=30V,VECO=7V,VCBO=70V,IC=100mA,PC=300mW,Ptot=350mW
    - 电气光学特性:
    - 前向电压VF:1.2V(典型值),1.5V(最大值),IF=10mA
    - 反向电流IR:≤10μA,VR=4V
    - 传输特性:CTR 100%,IF=10mA,VCE=10V
    - 工作温度范围:
    - 工作温度Topr:-55 ~ +100℃
    - 存储温度Tstg:-55 ~ +150℃

    产品特点和优势


    4N35/4N37光电耦合器的主要特点如下:
    - 高隔离电压: 高达3,550Vrms(4N35系列),确保了在高电压下的安全隔离。
    - 快速响应时间: 典型值为3μs,使其适用于需要快速响应的应用。
    - 多重封装形式: 包括双列直插(DIP)、宽间距引脚(Wide Lead Spacing)、表面贴装(Surface Mounting)以及带卷带包装(Tape and Reel)等形式,方便不同的安装需求。
    - 安全认证: UL、CSA、FIMKO、VDE、BSI和CQC等多种认证,确保了产品在各种安全标准下均可使用。
    - 环保符合性: 符合RoHS指令,环保无害。

    应用案例和使用建议


    4N35/4N37光电耦合器适用于多种电子应用场合,具体如下:
    - 电源调节器: 在电源转换过程中,可以用来隔离控制信号,避免干扰。
    - 数字逻辑输入: 用于数字电路中隔离信号传输。
    - 微处理器输入: 可以提高系统可靠性,防止噪声干扰。
    使用建议:
    - 在实际应用中,应注意设置保护电路,以确保工作在安全限值内。
    - 在组装过程中,建议采用指定的焊接条件,以确保良好的连接。

    兼容性和支持


    4N35/4N37光电耦合器具有广泛的兼容性,可与其他标准电子元件和设备配合使用。此外,Lite-On Technology Corp.提供详尽的技术支持,包括产品手册、设计指南和技术咨询等服务,以确保用户能正确使用产品并解决问题。

    常见问题与解决方案


    根据手册内容,用户可能会遇到以下问题及相应的解决办法:
    - 问题:焊接温度过高导致损坏
    - 解决方案: 严格遵循指定的焊接温度条件进行焊接操作。
    - 问题:隔离电压测量不准确
    - 解决方案: 使用零交叉电路的隔离电压测试仪,并确保测量波形为正弦波。
    - 问题:部分放电现象
    - 解决方案: 不要超过规定的初始过电压值(VINITIAL),并在例行测试中遵守正确的测试方法。

    总结和推荐


    总体而言,4N35/4N37光电耦合器在设计和制造方面都表现出色,具有高隔离电压、快速响应时间和广泛的适用性。它的多重封装形式和安全认证使其成为各种应用的理想选择。因此,强烈推荐这一产品用于电源调节器、数字逻辑输入以及微处理器输入等领域,以提升系统的可靠性和安全性。

4N37M参数

参数
数据速率 -
通道数量 1
长*宽*高 7.3mm*6.5mm*3.5mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

4N37M数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 4N37M 4N37M数据手册

4N37M封装设计

查看详情并下载
Symbol
Footprint
3D Model
