LTV-817M

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 DIP-4 通孔安装 4.6mm*6.5mm*3.5mm
供应商型号: 859-LTV-817M
供应商: Mouser
标准整包数: 1

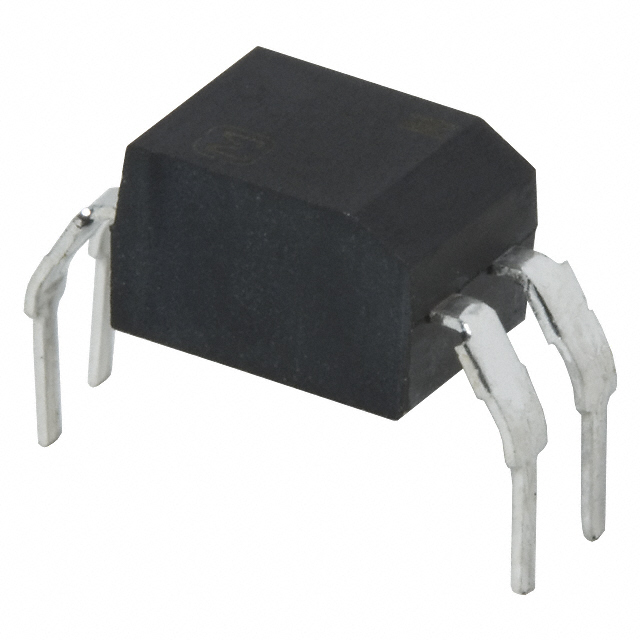

LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-817M

LTV-817M概述

    # LTV-8x7系列光电耦合器技术手册

    1. 产品简介


    1.1 基本介绍
    LTV-8x7系列光电耦合器由LITE-ON Technology Corp.生产,属于光耦合器产品线。该系列产品主要分为单通道(LTV-817)、双通道(LTV-827)和四通道(LTV-847)版本,支持多种封装形式,包括双列直插式封装(DIP)、宽间距封装和表面贴装封装。LTV-8x7系列广泛应用于需要高密度安装的混合基板以及可编程控制器等领域。
    1.2 主要功能与应用领域
    - 功能:提供光隔离、信号传输、电平转换等功能。
    - 应用领域:
    - 混合基板的高密度安装需求。
    - 可编程控制器。

    2. 技术参数


    2.1 输入特性
    - 正向电流(IF):50mA
    - 反向电压(VR):6V
    - 输入端功率耗散(P):70mW
    - 峰值正向电流(IFP):1A(100μs脉冲,100Hz频率)
    2.2 输出特性
    - 集电极-发射极电压(VCEO):35V
    - 发射极-集电极电压(VECO):6V
    - 集电极电流(IC):50mA
    - 集电极功耗(PC):150mW
    - 总功耗(Ptot):200mW
    - 隔离电压(Viso):5000Vrms
    - 工作温度范围:
    - LTV-827/847:-30℃至+100℃
    - LTV-817:-55℃至+110℃
    - 存储温度范围:-55℃至+125℃
    - 焊接温度:260℃
    2.3 光电特性
    - 最小电流转移比(CTR):50%(IF=5mA,VCE=5V)
    - 响应时间:
    - 上升时间(tr):4μs(VCE=2V,IC=2mA,RL=100Ω)
    - 下降时间(tf):3μs(VCE=2V,IC=2mA,RL=100Ω)

    3. 产品特点和优势


    3.1 特点
    - 高输入输出隔离电压(5000Vrms)。
    - 快速响应时间(典型值为4μs)。
    - 支持多种封装形式,满足不同应用场景需求。
    - 符合RoHS标准,环保且安全。
    3.2 优势
    - 高可靠性:通过多项国际认证(如UL 1577、VDE、CSA等),适用于多种工业环境。
    - 高性价比:在保证性能的同时降低了成本。
    - 易于集成:提供多种封装选项,便于电路设计和制造。

    4. 应用案例和使用建议


    4.1 应用案例
    - 可编程控制器:利用其快速响应时间和高隔离电压特性,实现精确的信号传输和电平转换。
    - 混合基板:适合需要高密度安装的电路板设计,提高整体系统的可靠性和稳定性。
    4.2 使用建议
    - 在使用过程中,确保输入电流不超过额定值,以避免过热损坏。
    - 考虑到高隔离电压的需求,建议在电路设计中加入适当的保护措施,如浪涌吸收器。

    5. 兼容性和支持


    5.1 兼容性
    - LTV-8x7系列光电耦合器与其他主流微控制器和数字电路兼容,易于集成。
    - 支持多种封装形式,可根据具体需求选择合适的型号。
    5.2 支持服务
    - LITE-ON Technology提供详尽的技术文档和支持服务,帮助客户快速解决问题。
    - 客户可通过官方网站获取最新的产品信息和技术资料。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电流过大导致发热严重 | 检查电路设计,调整输入电流至额定范围内。 |
    | 输出信号不稳定 | 检查外部干扰源,增加滤波电路以减少噪声影响。 |

    7. 总结和推荐


    7.1 综合评估
    LTV-8x7系列光电耦合器以其高隔离电压、快速响应时间和广泛的适用性,成为工业控制领域的理想选择。其多样化封装形式和高性能特性使其在市场上具有较强的竞争力。
    7.2 推荐结论
    - 推荐使用:对于需要高可靠性和稳定性的应用场合,LTV-8x7系列光电耦合器是最佳选择。
    - 适用场景:广泛应用于可编程控制器、混合基板等领域。
    通过本文的详细分析,LTV-8x7系列光电耦合器不仅展示了卓越的技术性能,还提供了完善的解决方案和服务支持,值得工程师和技术人员关注和采用。

LTV-817M参数

参数
数据速率 -
通道数量 1
长*宽*高 4.6mm*6.5mm*3.5mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTV-817M数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-817M LTV-817M数据手册

LTV-817M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.506 ¥ 4.2757
10+ $ 0.3094 ¥ 2.614
100+ $ 0.1771 ¥ 1.4965
1000+ $ 0.1296 ¥ 1.0951
2500+ $ 0.108 ¥ 0.9126
10000+ $ 0.1015 ¥ 0.8578
25000+ $ 0.0945 ¥ 0.7985
50000+ $ 0.0914 ¥ 0.7719
库存: 378
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.27
