6N137S

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 15MBd 1 8-SMD 贴片安装 9.68mm*6.5mm*3.85mm
供应商型号: 160-1793-ND
供应商: Digi-Key
标准整包数: 1

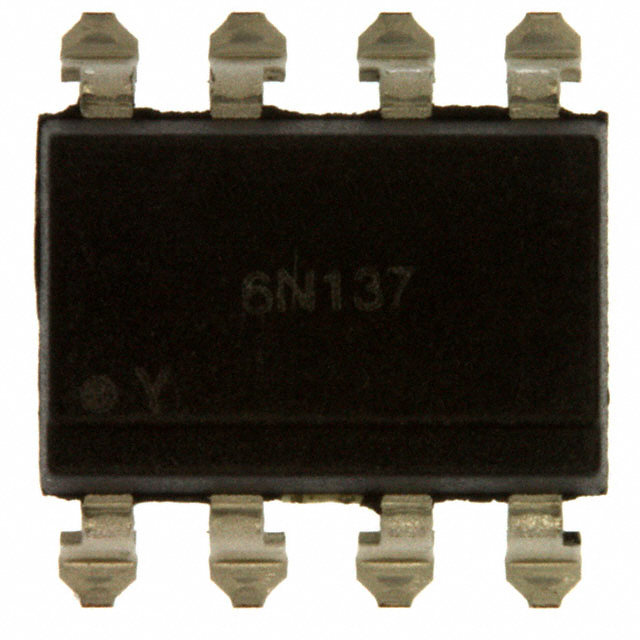

LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 6N137S

6N137S概述

    6N137 – 高速10MBd光耦合器技术手册

    产品简介


    6N137是一款由LITE-ON Technology Corp生产的高速光耦合器,主要用于高压隔离、线路接收、开关模式电源反馈单元以及高速逻辑接地隔离(如TTL/TTL、TTL/CMOS、TTL/LSTTL)。此外,它还可以用于脉冲变压器替代品、电机驱动器中的功率晶体管隔离、微处理器系统接口以及消除接地环路等多种应用场合。

    技术参数


    - 输入参数
    - 前向电压:\(VF\) — 1.45 - 1.7V @ \(Ta = 25^\circ C\), \(IF = 10mA\)
    - 反向电压:\(BVR\) ≥ 5.0V @ \(Ta = 25^\circ C\), \(IR = 10\mu A\)

    - 输出参数
    - 输出电流:\(IO\) 最大值 50mA
    - 驱动输出电压:\(VO\) 最大值 7V
    - 隔离电压:\(V{iso}\) 最大值 5000Vrms
    - 工作温度范围:\(-40^\circ C \sim 85^\circ C\)
    - 转换特性
    - 高电平输出电流:\(I{OH}\) 最大值 100μA @ \(V{cc}=5.5V\)
    - 低电平输出电压:\(V{OL}\) 最大值 0.35 - 0.6V @ \(V{cc}=5.5V\)

    - 隔离特性
    - 隔离电阻:\(\geq 10^{12} \Omega\)
    - 隔离电容:最大值 0.6pF @ 1MHz

    - 切换特性
    - 传播延迟时间(高至低):\(t{PHL}\) 最大值 100ns
    - 传播延迟时间(低至高):\(t{PLH}\) 最大值 100ns

    产品特点和优势


    6N137具有以下几个显著的特点:
    - 高速度:达到10MBd,适用于高速数据传输。
    - 高压隔离:保证隔离电压高达5000Vrms,适合高压隔离应用。
    - 快速切换:在各种条件下都能提供出色的传播延迟和上升/下降时间。
    - 共模瞬态抑制能力:保证共模瞬变抑制能力达10KV/μs,提高了系统的稳定性和可靠性。
    - 多种封装形式:提供双列直插式(DIP)、宽引脚间距和表面贴装封装(SMT),适应不同的安装需求。

    应用案例和使用建议


    6N137广泛应用于通信设备、音频/视频设备、电力应用及仪器仪表等领域。例如,在开关电源中作为反馈单元,可以提高系统的稳定性和可靠性;在电机驱动器中,可用于功率晶体管的隔离,确保信号的正确传输。
    使用建议:
    - 在使用前,请务必将0.1μF旁路电容器连接在引脚8(Vcc)和引脚5(GND)之间。
    - 确保供电电压不超过7V,避免过压损坏设备。

    兼容性和支持


    - 兼容性:6N137与标准逻辑电路(如TTL/TTL、TTL/CMOS)兼容。
    - 支持:LITE-ON提供详尽的技术手册和技术支持,如有疑问可随时联系销售代表获取帮助。

    常见问题与解决方案


    - Q: 如何测量隔离电压?
    - A: 请参考技术手册中的测量方法,确保按照规定的步骤操作以获得准确的结果。
    - Q: 0.1μF旁路电容没有接上会有什么影响?
    - A: 可能会导致信号失真,甚至可能损坏设备,建议在使用前检查并接上旁路电容。

    总结和推荐


    6N137是一款高性能、多功能的高速光耦合器,适合需要高压隔离、快速数据传输的应用场景。无论是高压环境还是标准逻辑电路中,它的出色表现都值得信赖。强烈推荐用于那些对稳定性、可靠性和速度要求较高的电子设备中。

6N137S参数

参数
数据速率 15MBd
通道数量 1
长*宽*高 9.68mm*6.5mm*3.85mm
通用封装 8-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

6N137S数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 6N137S 6N137S数据手册

6N137S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.127 ¥ 9.5232
10+ $ 0.6426 ¥ 5.43
100+ $ 0.4174 ¥ 3.4588
500+ $ 0.3383 ¥ 2.8038
1000+ $ 0.3141 ¥ 2.6029
2000+ $ 0.2942 ¥ 2.4384
5000+ $ 0.2734 ¥ 2.2654
10000+ $ 0.2608 ¥ 2.1616
25000+ $ 0.2477 ¥ 2.0525
库存: 23292
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.52
