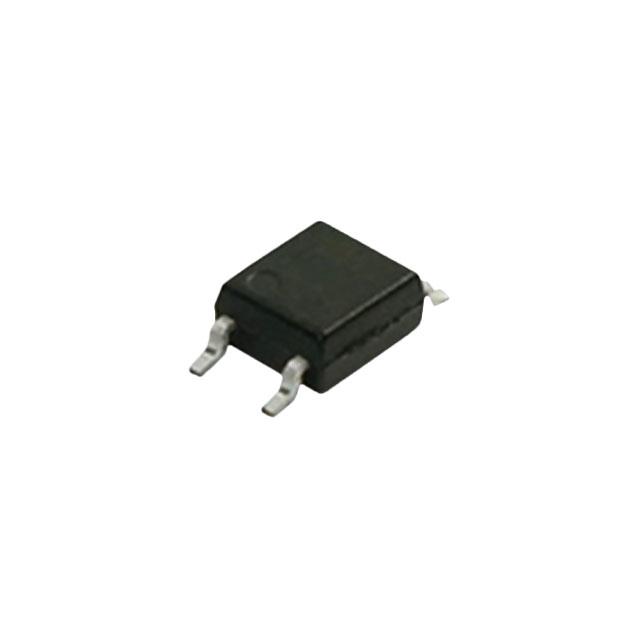

LTV-357T-C

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: 1 SOP-4 贴片安装,黏合安装 3.85mm*4.4mm*2mm
供应商型号: 31M-LTV-357T-C
供应商: 云汉优选
标准整包数: 5
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LTV-357T-C

LTV-357T-C概述

    LTV-357T系列光耦合器技术手册

    1. 产品简介


    LTV-357T系列是一款由LITE-ON Technology Corporation生产的光耦合器。这类产品主要用于实现电路之间的电气隔离和信号传输。该系列产品具有体积小、效率高、抗干扰能力强等优点,适用于多种电子设备中,如混合基板、可编程控制器等领域。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入端
    | 正向电流 50 | mA
    | 反向电压 6 | V
    | 功率耗散 70 | mW
    | 输出端
    | 集电极-发射极电压 35 | V
    | 发射极-集电极电压 6 | V
    | 集电极电流 50 | mA
    | 集电极功率耗散 150 | mW
    | 总功率耗散 170 | mW
    | 隔离电压(AC) 3,750 | Vrms | 需连续1分钟,相对湿度40%~60% |
    | 饱和电压(输入电流20mA时) 0.2 | V
    | 隔离电阻 | 5×10^10 | 1×10^11 Ω | DC500V,相对湿度40%~60% |
    | 响应时间(上升) 4 | 18 | μs | VCE=2V, IC=2mA |
    | 响应时间(下降) 3 | 18 | μs | VCE=2V, IC=2mA |

    3. 产品特点和优势


    LTV-357T系列光耦合器的主要特点是其具有很高的电流转移比(CTR),最低为50%,在IF=5mA, VCE=5V条件下。此外,它还具备高达3750Vrms的隔离电压和35V的高集电极-发射极电压,使得其在电气隔离方面表现优异。其采用双转模技术制造,具有较高的可靠性和稳定性。此外,其体积小于传统DIP封装,减少了约30%的空间占用,非常适合高密度安装需求。

    4. 应用案例和使用建议


    LTV-357T系列光耦合器广泛应用于混合基板、可编程控制器等场景。例如,在混合基板中,其高集成度可以有效减少空间占用;在可编程控制器中,其稳定的电气隔离特性确保信号传输的准确性。对于使用者而言,建议在实际应用过程中,根据具体的工作条件选择合适的输入电流和负载电阻,以确保光耦合器的稳定工作。

    5. 兼容性和支持


    LTV-357T系列光耦合器通过了多项安全认证,如UL、CSA、FIMKO、NEMKO、DEMKO、SEMKO、VDE等,确保了其在多种应用场景中的兼容性和安全性。此外,LITE-ON公司还提供了详细的焊接温度曲线,帮助用户正确进行焊接操作。

    6. 常见问题与解决方案


    1. 问题:如何确定光耦合器的工作温度范围?
    - 解答: 光耦合器的工作温度范围为-55℃至+110℃,存储温度范围为-55℃至+150℃。确保在这些范围内使用光耦合器,以保证其正常工作。

    2. 问题:如何提高光耦合器的响应速度?
    - 解答: 可以通过调整负载电阻(RL)来优化光耦合器的响应速度。一般来说,较小的负载电阻会带来更快的响应时间。

    7. 总结和推荐


    LTV-357T系列光耦合器凭借其高电流转移比、高隔离电压和小型化设计,在众多应用中表现出色。无论是用于混合基板还是可编程控制器,其稳定性和可靠性均得到了用户的认可。我们强烈推荐LTV-357T系列光耦合器作为高效可靠的电气隔离解决方案。

LTV-357T-C参数

参数
数据速率 -
通道数量 1
长*宽*高 3.85mm*4.4mm*2mm
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LTV-357T-C数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 LTV-357T-C LTV-357T-C数据手册

LTV-357T-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3986
50+ ¥ 0.3139
100+ ¥ 0.274
500+ ¥ 0.2491
3000+ ¥ 0.2355
6000+ ¥ 0.2296
18000+ ¥ 0.22
库存: 173055
起订量: 5 增量: 3000
交货地:
最小起订量为:5
合计: ¥ 1.99
直接购买
加入购物车
