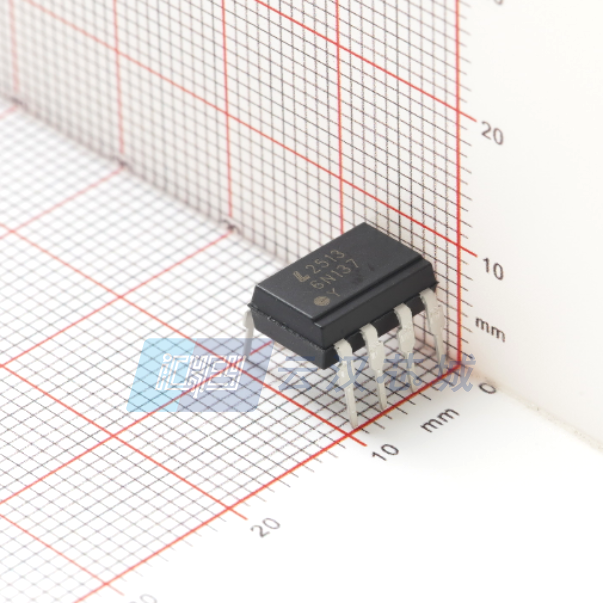

6N137-L

产品分类: 隔离器
厂牌: LITE-ON TECHNOLOGY/台湾光宝科技
产品描述: Lite-On 晶体管输出型光耦, 通孔安装, 8针, DIP封装
供应商型号: 31M-6N137-L
供应商: 云汉优选
标准整包数: 5
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 6N137-L

6N137-L概述

    6N137-L系列光耦技术手册

    1. 产品简介


    6N137-L系列是一款光电耦合器(Photocoupler),由高效率的AlGaAs发光二极管和高速光检测器组成。该设计在光电耦合器的输入侧和输出侧之间提供了出色的交流和直流隔离。光检测器的输出是一个带有肖特基钳位晶体管的开集极,可使光电检测器闪烁。它保证在3.3V下的共模瞬态抗扰度高达10kV/μs。光电耦合器的操作参数在温度范围从-40℃到+85℃内得到保证。
    应用领域包括:线接收机的隔离、模拟信号到数字信号转换的数字隔离、消除接地回路、开关电源的反馈元件、脉冲变压器的替代品、电机驱动器中的功率晶体管隔离以及微处理器系统、计算机及其外设之间的接口。

    2. 技术参数


    - 输入电流: 平均正向输入电流IF为20mA。
    - 输入电压: 反向输入电压VR为5V。
    - 输出电流: 输出集电极电流IO为50mA。
    - 输出电压: 输出集电极电压VO为7V。
    - 隔离电压: 隔离电压Viso为5000Vrms。
    - 供电电压: 供电电压VCC为7V。
    - 工作温度: 工作温度范围为-40℃至+85℃。
    - 存储温度: 存储温度范围为-55℃至+125℃。
    - 最大焊接温度: 引脚焊接温度Tsol为260℃(持续10秒)。

    3. 产品特点和优势


    - 双电源电压: 支持3.3V/5V双重供电电压。
    - 低功耗: 具有低功耗特性。
    - 高速传输: 最高速率可达15MBd。
    - 高共模抑制比: 在VCM=1000V时,最小共模瞬态抗扰度为10kV/μs。
    - 全温度范围保证: 在-40℃至+85℃温度范围内保证AC和DC性能。
    - 逻辑电平兼容性: 与LVTTL/LVCMOS逻辑电平兼容。
    - 多种封装选项: 提供双列直插、宽引脚间距和表面贴装封装。
    - 支持闪烁输出: 具备闪烁输出功能。
    - 安全认证: 通过了UL/cUL 1577、VDE DIN EN60747-5-5的安全认证。

    4. 应用案例和使用建议


    根据手册中提供的应用场景,该光耦合器可以应用于多种领域。例如,在线接收机中用于信号隔离,以提高系统的稳定性和可靠性;在开关电源中作为反馈元件,实现对输出电压的精确控制。
    使用建议:
    - 确保电路中连接一个0.1μF的旁路电容,以保证VCC的稳定性。
    - 使用峰值驱动电路来加快LED的响应速度,但需注意平均电流不超过20mA。
    - 确保使用符合标准的焊接温度曲线进行焊接,避免多次重复焊接导致的性能下降。

    5. 兼容性和支持


    - 6N137-L系列光耦合器与不同类型的电子元件和设备兼容,可以轻松集成到现有系统中。
    - 厂商提供技术支持,包括产品手册、技术文档和客户支持服务,确保用户能够充分利用产品功能并解决任何技术问题。

    6. 常见问题与解决方案


    问题1: LED无法正常点亮。
    解决方案: 检查输入电流是否在额定范围内,确认旁路电容是否正确连接。
    问题2: 输出信号不稳定。
    解决方案: 检查电路的焊接质量,确保所有连接都牢固可靠,必要时重新焊接。

    7. 总结和推荐


    总体而言,6N137-L系列光电耦合器具备出色的性能和广泛的应用范围,特别适合需要高可靠性、高稳定性的应用场景。强烈推荐在工业自动化、通信设备、音频/视频设备等领域使用该系列产品。

6N137-L参数

参数
数据速率 15
通道数量 1
通用封装 DIP-8
安装方式 通孔安装
包装方式 管装

6N137-L数据手册

厂牌 PDF简要描述 下载
LITE-ON TECHNOLOGY/台湾光宝科技 隔离器 LITE-ON TECHNOLOGY/台湾光宝科技 6N137-L 6N137-L数据手册

6N137-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.2
50+ ¥ 1.7
150+ ¥ 1.5
500+ ¥ 1.3
1000+ ¥ 1.25
库存: 700
起订量: 5 增量: 50
交货地:
最小起订量为:5
合计: ¥ 11
